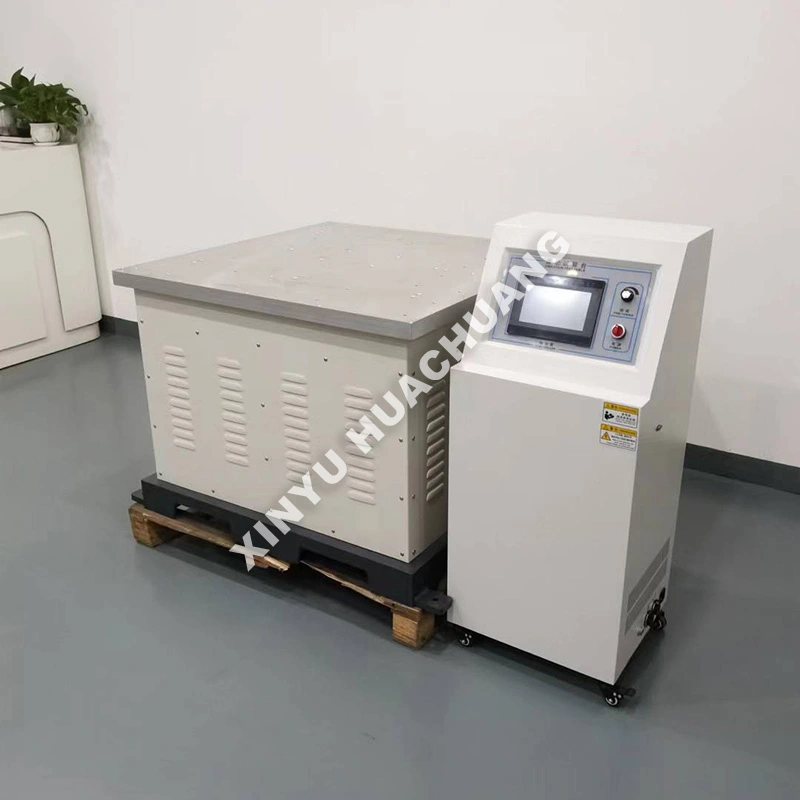

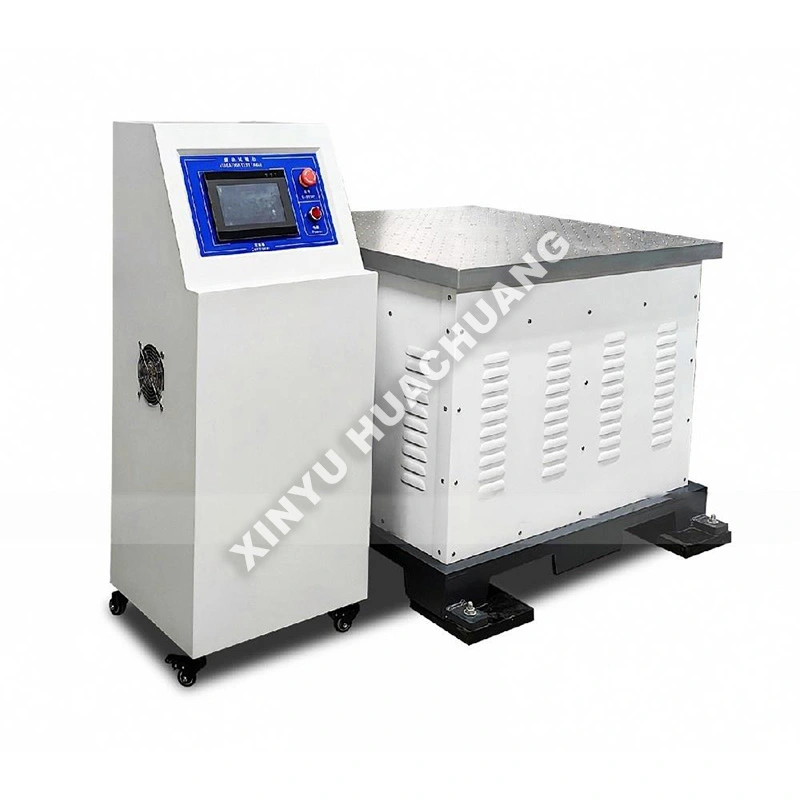

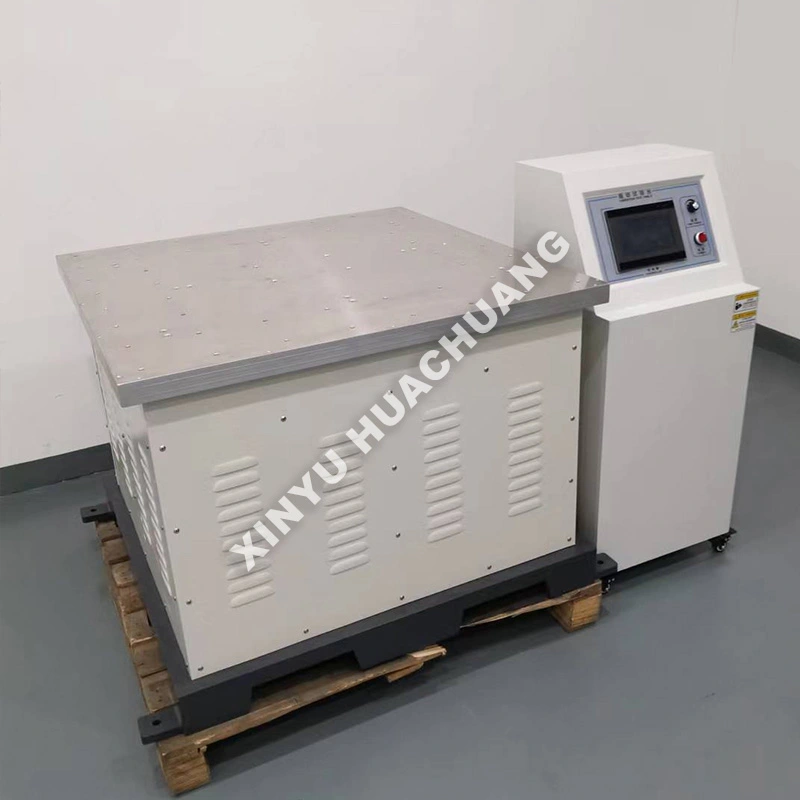

Banc d'essai de vibrations à haute température

Le banc d'essai de vibrations à haute température XINYU HUACHUANG est un appareil d'essai avancé de qualité industrielle spécialement conçu pour évaluer l'intégrité structurelle et les performances des composants sous des contraintes simultanées de haute température et de vibrations mécaniques. Conçu pour simuler des environnements opérationnels extrêmes, ce banc d'essai de vibrations à haute température applique avec précision des charges dynamiques multi-axes tout en maintenant des conditions thermiques précises. Équipé d'une automatisation PLC intelligente et de verrouillages de sécurité à plusieurs niveaux, il garantit un fonctionnement à long terme sûr et sans surveillance tout en fournissant des données hautement reproductibles pour la R&D, le contrôle qualité et la certification aérospatiale/automobile.

Qu’est-ce qu’un banc d’essai de vibrations haute température ?

Un banc d'essai de vibrations à haute température est un système d'essai spécialisé à environnement combiné qui intègre un excitateur de vibrations électrodynamique ou hydraulique avec une enceinte de chauffage à haute température. En appliquant simultanément des vibrations mécaniques contrôlées et des températures élevées, ce banc d'essai de vibrations à haute température simule avec précision les conditions réelles telles que les systèmes d'échappement des moteurs, les aubes de turbine et les composants électroniques dans les applications aérospatiales ou automobiles. Il est essentiel pour identifier les mécanismes de défaillance tels que la fatigue thermique, les déplacements de résonance et le fluage des matériaux sous des charges thermiques dynamiques.

Spécifications techniques

Que peut-il faire pour vous ?

● Simulation d'environnement combiné : synchrone avec précision le chauffage à haute température avec les vibrations multi-axes pour reproduire les contraintes thermomécaniques réelles.

● Contrôle de haute précision : comprend des contrôleurs de température PID avancés et des agitateurs électrodynamiques pour des conditions de test précises et stables.

● Acquisition de données intelligente : le logiciel PC intégré enregistre automatiquement les courbes en temps réel (température-temps, vibration-RMS), calcule les paramètres clés et génère des rapports de test complets.

● Construction robuste et sûre : construit avec une isolation haute température, un blindage thermique et des verrouillages de sécurité à plusieurs niveaux pour protéger à la fois l'équipement et les opérateurs.

● Fixation personnalisable : offre des fixations et des adaptateurs spécialisés pour haute température pour maintenir en toute sécurité diverses géométries d'échantillons sans interférer avec les modes de vibration.

Précautions d'utilisation

● Équilibre thermique : laissez toujours l'enceinte chauffante atteindre l'équilibre thermique avant de lancer la vibration afin d'éviter un choc thermique sur l'échantillon.

● Résonance du luminaire : vérifiez que la fréquence naturelle du luminaire est bien supérieure à la plage de fréquences de test pour éviter l'amplification et les résultats inexacts.

● Placement du capteur : assurez-vous que les thermocouples et les accéléromètres sont correctement sécurisés et protégés du rayonnement direct pour obtenir des lectures précises.

● Protocole de refroidissement : suivez toujours un cycle de refroidissement contrôlé après le test pour éviter tout dommage thermique à l'armature de l'agitateur ou à l'échantillon.

Erreurs courantes et méthodes correctes

● Erreur : ignorer la dilatation thermique lors de la conception du luminaire. Méthode correcte : Toujours tenir compte des coefficients de dilatation thermique des matériaux lors de la conception de luminaires à haute température afin d'éviter le glissement de l'éprouvette ou les concentrations de contraintes.

● Erreur : surcharger le shaker à des températures élevées. Méthode correcte : consultez la courbe de déclassement du shaker, car la capacité de force maximale diminue considérablement à des températures élevées.

● Erreur : placer les capteurs à proximité d'éléments chauffants. Méthode correcte : placez les capteurs à l'écart des sources de chaleur directes et utilisez des écrans anti-rayonnement pour garantir des mesures précises de la température et des vibrations.

Expédition et emballage

● Emballage professionnel : le banc d'essai de vibrations à haute température est solidement emballé dans des caisses en bois conformes aux normes d'exportation sans fumigation avec une mousse absorbant les chocs et un emballage résistant à l'humidité.

● Fixation des composants : l'agitateur, l'enceinte de chauffage et l'armoire de commande sont fermement renforcés pour éviter les dommages causés par les vibrations lors du fret maritime ou aérien.

● Documentation : des manuels d'utilisation complets en anglais, des schémas électriques et une liste de colisage détaillée sont inclus dans une pochette à documents étanche.

● Logistique mondiale : nous prenons en charge les conditions EXW, FOB, CIF et DDP, fournissant des services de livraison porte-à-porte fiables aux installations de test du monde entier.

Service de suivi

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Pourquoi est-il important de tester les vibrations et la température simultanément plutôt que séparément ?

R : De nombreux composants, tels que les systèmes d'échappement du moteur, les aubes de turbine et l'électronique de puissance, subissent simultanément des vibrations mécaniques et des températures élevées en service. Les tester séparément ne tient pas compte des mécanismes de défaillance synergiques, tels que la fatigue thermique accélérée par les vibrations ou les déplacements de résonance induits par le fluage, qui n'apparaissent que sous chargement combiné.

Q2 : Quels types de profils vibratoires le banc d’essai peut-il générer ?

R : L'excitateur de vibrations électrodynamiques ou hydrauliques peut générer des profils de vibrations sinusoïdales, aléatoires, sinusoïdales sur aléatoires et de choc sur une large plage de fréquences. Combiné au profil de température programmable, le banc peut reproduire pratiquement n'importe quel environnement thermique dynamique du monde réel.

Q3 : Quelle plage de température l’enceinte de chauffage couvre-t-elle ?

R : L'enceinte de chauffage à haute température couvre généralement la température ambiante jusqu'à 800 °C ou plus, selon la configuration. Un contrôle précis de la température avec une distribution uniforme garantit que l'ensemble de l'échantillon subit l'environnement thermique cible tandis que la vibration est appliquée simultanément.

Q4 : Quels mécanismes de défaillance ce banc peut-il identifier, contrairement aux tests sur un seul environnement ?

R : Le banc identifie les modes de défaillance synergiques tels que la fissuration par fatigue thermique accélérée par les contraintes dynamiques, les changements de fréquence de résonance provoqués par les changements de rigidité des matériaux en fonction de la température et le fluage des matériaux sous des charges thermiques et dynamiques combinées. Ces mécanismes restent cachés lorsque les vibrations et la température sont testées indépendamment.

Q5 : Quelles industries et applications s'appuient sur des tests combinés de vibrations à haute température ?

R : L'aérospatiale (aubes de turbine, supports de moteur, tuyères d'échappement), l'automobile (collecteurs d'échappement, convertisseurs catalytiques, boîtiers de turbocompresseur) et la production d'énergie (composants de turbine à gaz, supports de tubes de chaudière) nécessitent tous des tests d'environnement combinés pour valider la fiabilité des composants avant le déploiement.
