Appareil d'essai de cisaillement dynamique

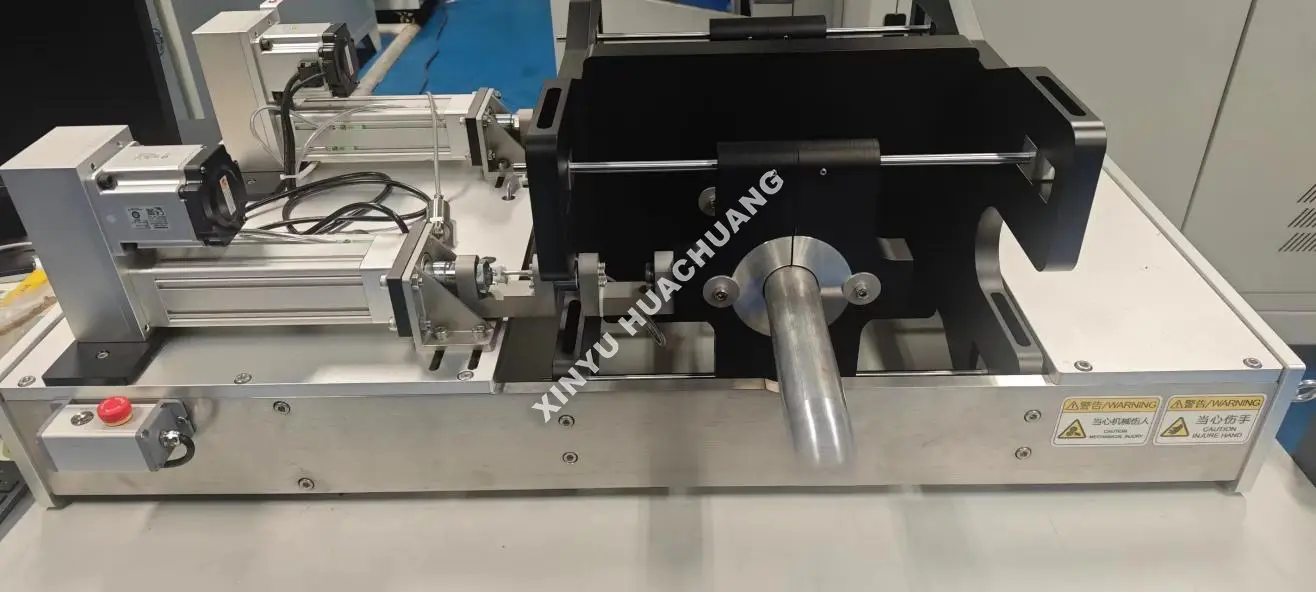

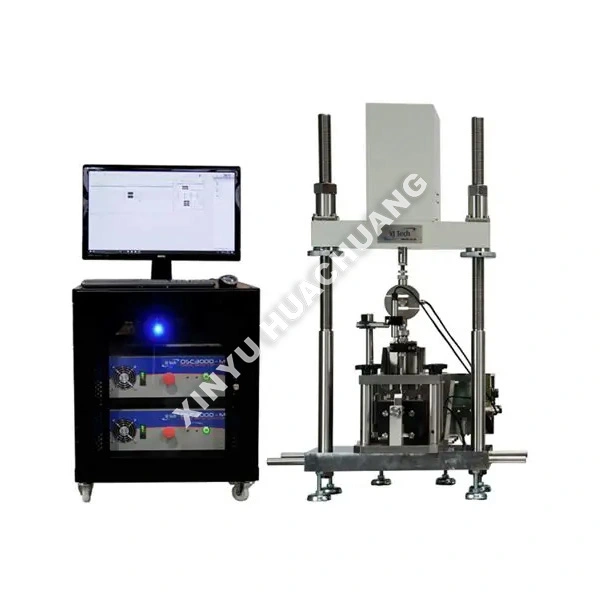

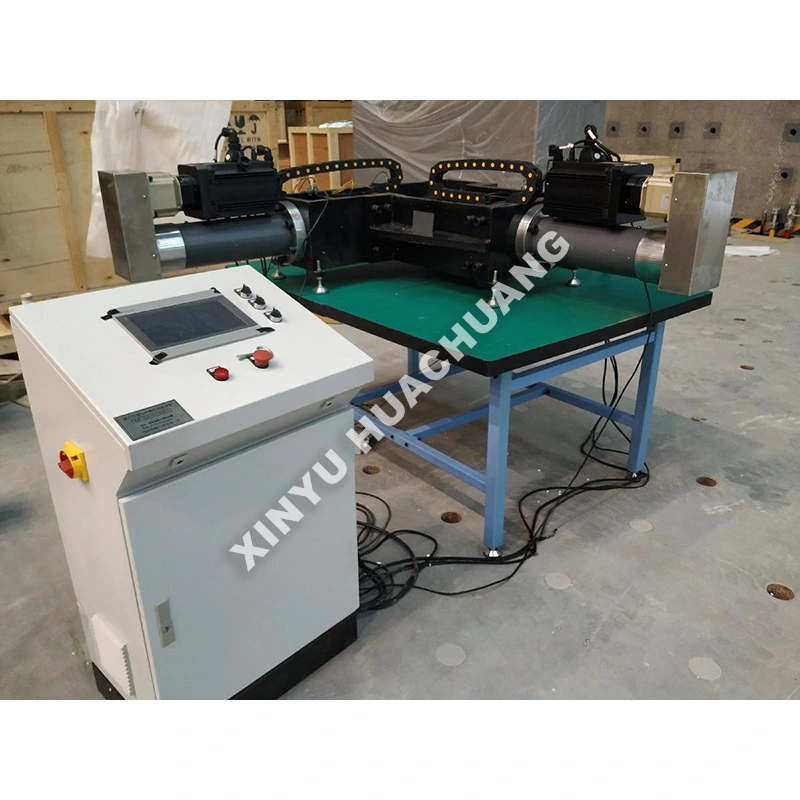

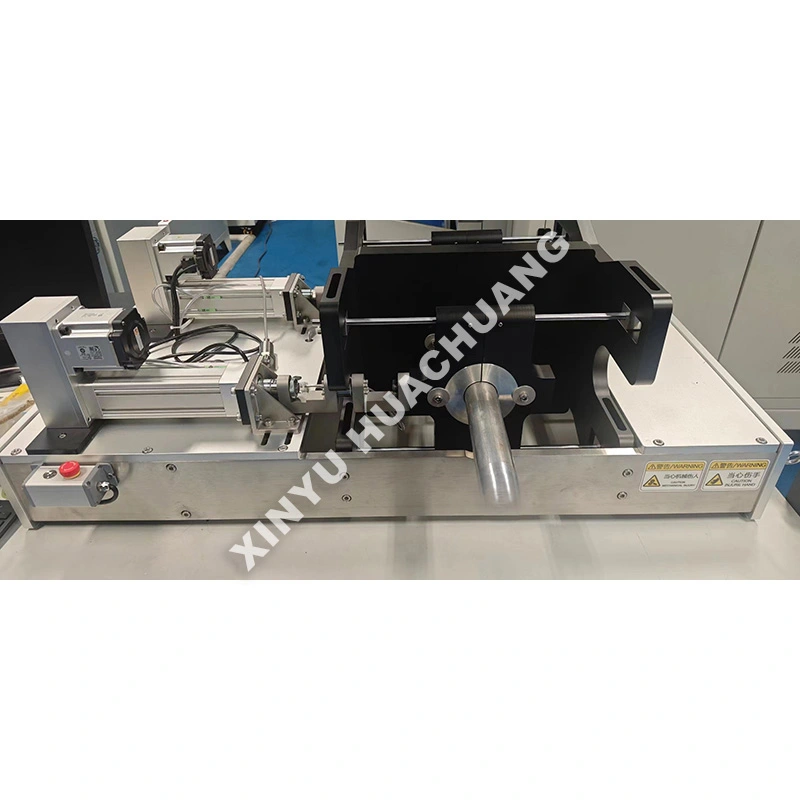

Le dispositif d'essai de cisaillement dynamique XINYU HUACHUANG est un instrument d'essai très précis et polyvalent spécialement conçu pour évaluer les propriétés mécaniques des matériaux et des composants structurels sous des charges de cisaillement dynamiques et statiques. Conçu pour simuler les forces de cisaillement réelles, cet appareil de test de cisaillement dynamique mesure avec précision la force de cisaillement, le déplacement et la déformation. Équipé d'une automatisation PLC/PC intelligente et de verrouillages de sécurité à plusieurs niveaux, il garantit un fonctionnement sûr et fiable tout en fournissant des données hautement reproductibles pour la R&D, le contrôle qualité et la certification des matériaux.

Qu'est-ce qu'un appareil de test de cisaillement dynamique ?

Un dispositif d'essai de cisaillement dynamique est un appareil d'essai mécanique spécialisé utilisé pour déterminer comment les matériaux ou les composants structurels réagissent aux forces de cisaillement. En appliquant une charge de cisaillement contrôlée à un échantillon, l'appareil peut mesurer à la fois la résistance maximale au cisaillement et le comportement dynamique au cisaillement sous différentes fréquences et amplitudes. Cet équipement est essentiel pour calculer les paramètres mécaniques clés tels que le module de cisaillement, la viscosité dynamique et la résistance ultime au cisaillement. Le dispositif de test de cisaillement dynamique XINYU HUACHUANG est largement utilisé dans les industries de la métallurgie, de l'automobile, de l'aérospatiale et de la construction pour valider l'intégrité structurelle des métaux, des polymères, des composites et des adhésifs.

Où brille-t-il ?

● Mesure de haute précision : comporte des cellules de pesée haut de gamme et des capteurs de déplacement haute résolution pour garantir une capture précise des données de force de cisaillement et de déformation avec un minimum d'erreur.

● Modes de contrôle polyvalents : prend en charge plusieurs modes de test, notamment le cisaillement oscillatoire dynamique, le cisaillement statique et la fatigue cyclique, s'adaptant aux tests de résistance viscoélastique linéaire et non linéaire.

● Acquisition intelligente de données : le logiciel PC intégré enregistre automatiquement les courbes en temps réel (force-déplacement, contrainte-déformation), calcule les paramètres clés et génère des rapports de test complets.

● Construction robuste et sûre : construit avec un cadre en fonte rigide et des verrouillages de sécurité à plusieurs niveaux (protection contre les surcharges, arrêt d'urgence, limites de déplacement) pour garantir la sécurité de l'opérateur et la longévité de l'équipement.

● Fixation personnalisable : offre une large gamme de fixations et de poignées de cisaillement spécialisées pour maintenir en toute sécurité diverses géométries d'échantillons, des films minces aux grands composants structurels.

Spécifications techniques

Comment bien choisir ?

● Définir la capacité de force et la taille de l'échantillon : déterminez avec précision la force de cisaillement maximale attendue et les dimensions de l'échantillon. Ceci est essentiel pour sélectionner le type de cellule de charge et de fixation approprié pour le dispositif d'essai de cisaillement dynamique.

● Évaluer les exigences du type de test : déterminez si vous avez besoin d'un test de résistance au cisaillement statique, d'une caractérisation viscoélastique dynamique ou d'une évaluation de fatigue cyclique. Cela dicte les modes de contrôle et les capacités logicielles requis.

● Compatibilité des matériaux : tenez compte des propriétés des matériaux (par exemple, métaux, polymères, tissus biologiques) pour sélectionner la méthode de préhension et la conception de fixation appropriées afin d'éviter tout glissement ou défaillance prématurée.

● Conformité aux normes : assurez-vous que le dispositif de test de cisaillement dynamique sélectionné peut répondre aux normes de test spécifiques que vous devez suivre (par exemple, ASTM, ISO, GB).

Processus d'inspection de la qualité

● Vérification des matériaux : inspection stricte de l'acier de construction, des cellules de pesée et des capteurs entrants pour garantir qu'ils répondent aux normes métallurgiques et de performance spécifiées.

● Usinage de précision : usinage CNC du châssis principal et des fixations de cisaillement pour garantir un alignement parfait et une intégrité structurelle sous des charges élevées.

● Étalonnage du système : étalonnage complet des cellules de pesée, des capteurs de déplacement et du système de contrôle à l'aide d'étalons de référence certifiés pour garantir la précision des mesures.

● Tests de verrouillage de sécurité : tests rigoureux de toutes les fonctionnalités de sécurité, y compris la protection contre les surcharges, l'arrêt d'urgence et les limites de déplacement, pour vérifier un fonctionnement fiable.

● Exécution fonctionnelle : un essai complet à sec et des tests d'échantillons réels pour vérifier le bon fonctionnement, l'acquisition de données précises et le bon fonctionnement du logiciel avant l'emballage.

Un soutien qui vous garde en confiance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre les essais de cisaillement statique et les essais de cisaillement dynamique ?

R : Les tests de cisaillement statique appliquent une charge progressivement croissante jusqu'à la rupture de l'éprouvette, en mesurant uniquement la résistance ultime au cisaillement. Les tests de cisaillement dynamique vont plus loin en appliquant des charges de cisaillement à différentes fréquences et amplitudes, capturant le comportement du matériau en fonction du temps et sensible au taux, informations essentielles pour les composants soumis à des vibrations, des impacts ou des charges cycliques en service.

Q2 : Quels paramètres mécaniques clés le dispositif d’essai de cisaillement dynamique calcule-t-il ?

R : L'appareil mesure le module de cisaillement, la viscosité dynamique et la résistance ultime au cisaillement dans des conditions statiques et dynamiques. En parcourant différentes fréquences et amplitudes, il génère également des courbes maîtresses qui révèlent comment la réponse au cisaillement du matériau change en fonction du taux de chargement et de la température.

Q3 : Pourquoi la mesure dynamique de la viscosité est-elle importante pour les polymères et les adhésifs ?

R : Les polymères et les adhésifs présentent un comportement viscoélastique : leurs caractéristiques de rigidité et d'amortissement changent avec la fréquence de chargement. Les données de viscosité dynamique révèlent comment ces matériaux dissipent l'énergie sous cisaillement cyclique, ce qui est essentiel pour prédire les performances à long terme dans des applications telles que le collage structurel, l'amortissement des vibrations et la conception de mastics.

Q4 : Quelles configurations d’échantillons l’appareil peut-il prendre en charge ?

R : L'appareil prend en charge les éprouvettes standard de cisaillement par recouvrement, les éprouvettes de joint bout à bout et les géométries personnalisées pour les métaux, les polymères, les composites et les adhésifs. Les montages peuvent être adaptés aux films minces, aux échantillons en vrac et aux assemblages liés, ce qui les rend polyvalents sur différents types de matériaux et normes de test.

Q5 : Comment cet appareil prend-il en charge le contrôle qualité dans les industries automobile et aérospatiale ?

R : Les composants automobiles et aérospatiaux, tels que les joints rivetés, les liaisons adhésives et les stratifiés composites, subissent des charges de cisaillement dynamiques pendant leur fonctionnement. Le dispositif fournit les données de cisaillement dépendant de la fréquence nécessaires pour valider que ces joints répondent aux spécifications de résistance à la fatigue et d'intégrité structurelle avant le déploiement.
