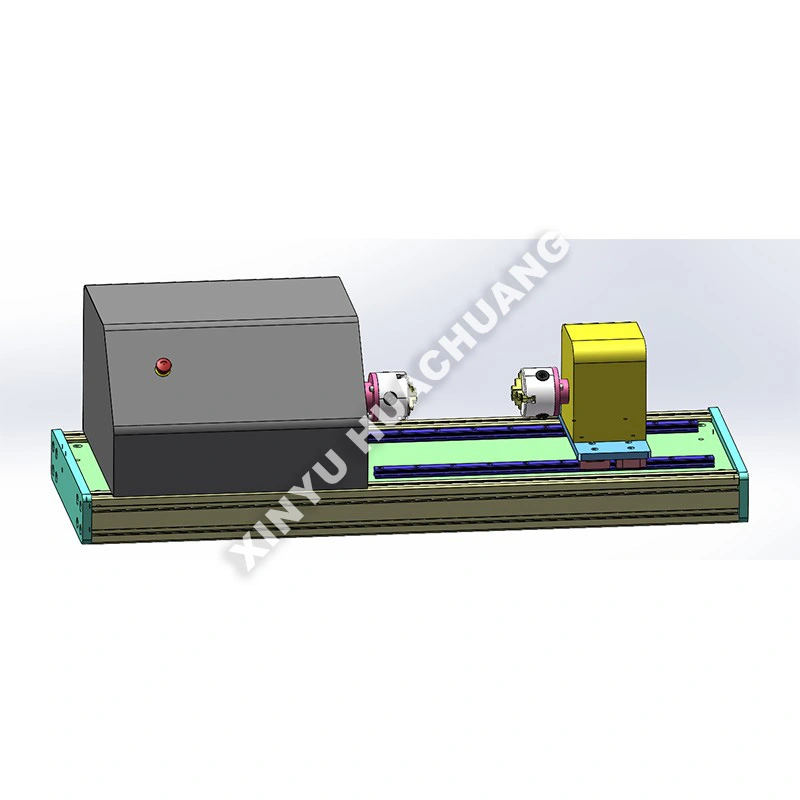

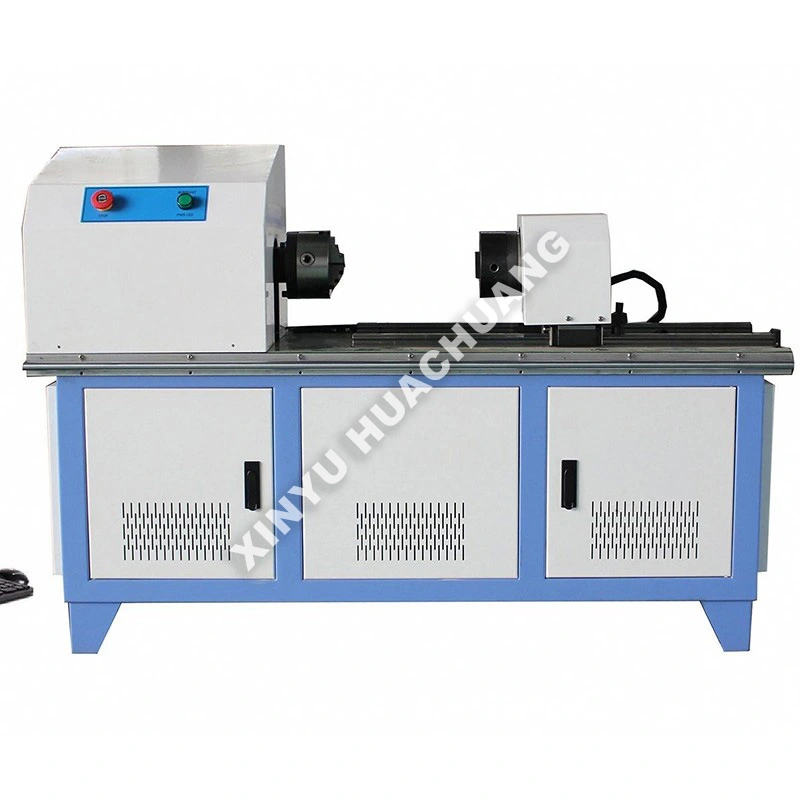

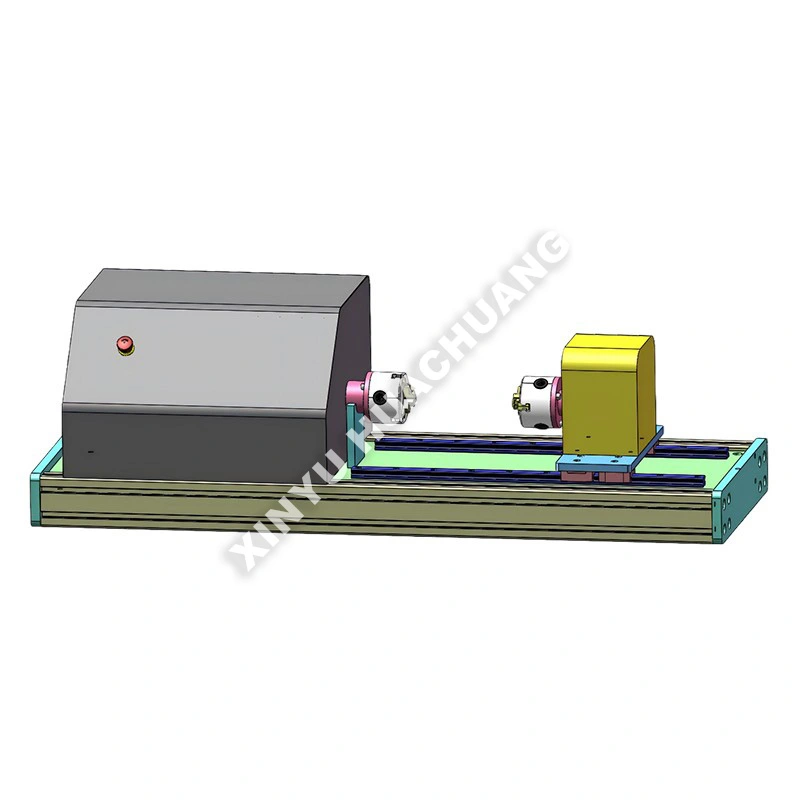

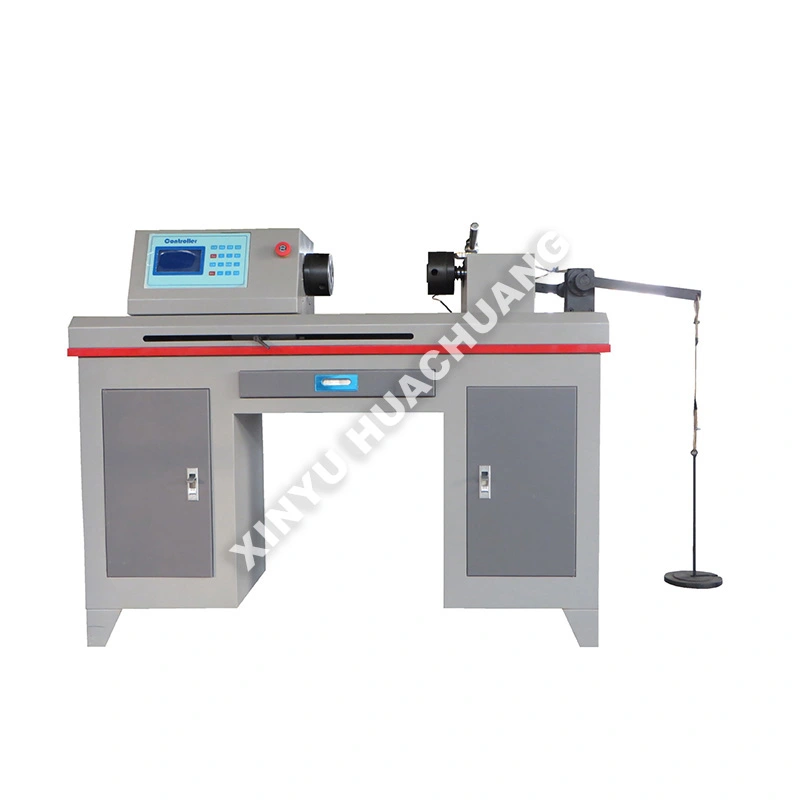

Machine d'essai de torsion

La machine d'essai de torsion XINYU HUACHUANG est un instrument d'essai très précis et polyvalent spécialement conçu pour évaluer les propriétés mécaniques des matériaux et des composants soumis à des charges de torsion. Conçue pour simuler les forces de torsion réelles, cette machine d'essai de torsion mesure avec précision le couple, l'angle de torsion et le module de cisaillement. Équipé d'une automatisation PLC/PC intelligente et de verrouillages de sécurité à plusieurs niveaux, il garantit un fonctionnement sûr et fiable tout en fournissant des données hautement reproductibles pour la R&D, le contrôle qualité et la certification des matériaux.

Qu'est-ce qu'une machine d'essai de torsion ?

Une machine d'essai de torsion est un appareil d'essai mécanique spécialisé utilisé pour déterminer comment les matériaux ou les composants structurels réagissent aux forces de torsion. En appliquant un couple de rotation contrôlé à un échantillon jusqu'à ce qu'il cède ou se fracture, la machine génère une courbe couple-angle. Ces données sont essentielles au calcul des paramètres mécaniques clés tels que le module de cisaillement, le couple d'élasticité, la résistance ultime à la torsion et la ductilité. La machine d'essai de torsion XINYU HUACHUANG est largement utilisée dans les industries métallurgiques, automobiles, aérospatiales et électroniques pour valider l'intégrité structurelle des arbres, des fixations, des fils et des nouveaux matériaux.

Quels sont les avantages distinctifs ?

● Mesure de haute précision : comporte des capteurs de couple haut de gamme et des encodeurs optiques haute résolution pour garantir une capture précise des données de couple et d'angle avec un minimum d'erreur.

● Modes de contrôle polyvalents : prend en charge plusieurs modes de test, notamment le contrôle du couple, le contrôle de l'angle et la vitesse constante, permettant à la fois les tests de résistance statique et de fatigue dynamique.

● Acquisition de données intelligente : le logiciel PC intégré enregistre automatiquement les courbes en temps réel (couple-angle, couple-temps), calcule les paramètres clés et génère des rapports de test complets.

● Construction robuste et sûre : construit avec un cadre moulé rigide et des verrouillages de sécurité à plusieurs niveaux (protection contre les surcharges, arrêt d'urgence, confinement des fractures) pour garantir la sécurité de l'opérateur et la longévité de l'équipement.

● Fixation personnalisable : offre une large gamme de mandrins et de poignées spécialisés pour maintenir en toute sécurité diverses géométries d'échantillons, des micro-fils aux grands arbres de transmission automobile.

Spécifications techniques

Où peut-il être utilisé ?

● Automobile et aérospatiale : test des arbres de transmission, des colonnes de direction, des aubes de turbine et des composants de suspension pour vérifier leur résistance à la fatigue et à la torsion.

● Industrie des fixations : évaluation du couple de serrage, des coefficients de frottement et des performances anti-desserrage des boulons et vis à haute résistance.

● Métallurgie et science des matériaux : détermination du module de cisaillement, de la limite d'élasticité et des caractéristiques de déformation plastique des métaux, alliages et composites.

● Électronique et biens de consommation : évaluation de la durabilité et de la cohérence du couple des charnières d'ordinateurs portables, des mécanismes d'écran pliable et des micro-connecteurs.

● Fabrication de fils et de câbles : test de la durée de vie en fatigue de torsion et de l'intégrité structurelle des fils électriques et des câbles en acier.

La chaîne de fabrication complète

1. Confirmation des exigences : analysez les normes de test spécifiques du client (GB, ISO, ASTM), les dimensions de l'échantillon et la plage de couple requise pour personnaliser la proposition technique.

2. Conception et ingénierie : Finaliser les dessins CAO mécaniques, les schémas électriques et la logique logicielle pour la machine d'essai de torsion.

3. Fabrication de précision : usinez le cadre principal rigide, assemblez le système de servomoteur de haute précision et intégrez les capteurs de couple/angle.

4. Développement de logiciels : Programmer et calibrer le logiciel d'acquisition de données pour garantir un tracé de courbe précis et une génération de rapports automatisée.

5. Tests en usine : effectuez un étalonnage rigoureux à l'aide de poids standards et de clés dynamométriques, suivi de tests d'échantillons réels pour vérifier la précision et les verrouillages de sécurité.

6. Emballage et expédition : Emballez en toute sécurité la machine d'essai de torsion dans des caisses en bois aux normes d'exportation avec de la mousse de protection, et fournissez des manuels complets en anglais et des guides d'installation vidéo.

Garantie de service

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Quelles propriétés mécaniques la machine d’essai de torsion peut-elle mesurer ?

R : La machine génère une courbe couple-angle en appliquant un couple de rotation contrôlé à un échantillon jusqu'à ce qu'il cède ou se fracture. À partir de ces données, il calcule des paramètres clés, notamment le module de cisaillement, le couple d'élasticité, la résistance ultime à la torsion et la ductilité, propriétés qui ne peuvent être obtenues à partir d'essais de traction standard.

Q2 : Quels types d’éprouvettes conviennent aux tests de torsion sur cette machine ?

R : La machine s'adapte à une large gamme de géométries d'éprouvettes, notamment des arbres pleins et creux, des fixations telles que des boulons et des vis, des fils, des tiges et de nouveaux échantillons de composites ou d'alliages. Les dispositifs de préhension peuvent être personnalisés pour correspondre à la forme de l'échantillon et à la plage de couple requise.

Q3 : En quoi les essais de torsion diffèrent-ils des essais de traction dans l'évaluation des performances des matériaux ?

R : Les essais de traction appliquent une force de traction uniaxiale, tandis que les essais de torsion appliquent une force de torsion en rotation qui génère une contrainte de cisaillement pure dans l'ensemble de l'éprouvette. De nombreux composants, tels que les arbres de transmission, les tiges de forage et les fixations, sont soumis à des charges de torsion en service, ce qui rend les données de torsion essentielles pour valider leur intégrité structurelle dans des conditions de fonctionnement réelles.

Q4 : Quelles industries s'appuient sur les données des tests de torsion pour l'assurance qualité ?

R : Les industries métallurgiques, automobiles, aérospatiales et électroniques dépendent toutes des essais de torsion pour valider l’intégrité structurelle. Les constructeurs automobiles testent les arbres de transmission et les colonnes de direction ; les ingénieurs aérospatiaux vérifient la fiabilité des arbres de turbine ; et les producteurs d'électronique évaluent la durabilité en torsion des joints de soudure et des microfils.

Q5 : La machine peut-elle effectuer des tests de torsion statiques et cycliques ?

R : Oui. La machine prend en charge les essais de torsion monotones (statiques) qui tordent l'éprouvette jusqu'à la rupture dans une seule direction, ainsi que les essais de torsion cycliques (inversés) qui alternent la direction du couple pour évaluer la durée de vie en fatigue par torsion. Les deux modes génèrent des ensembles de données complets d’angle de couple à des fins d’analyse.
