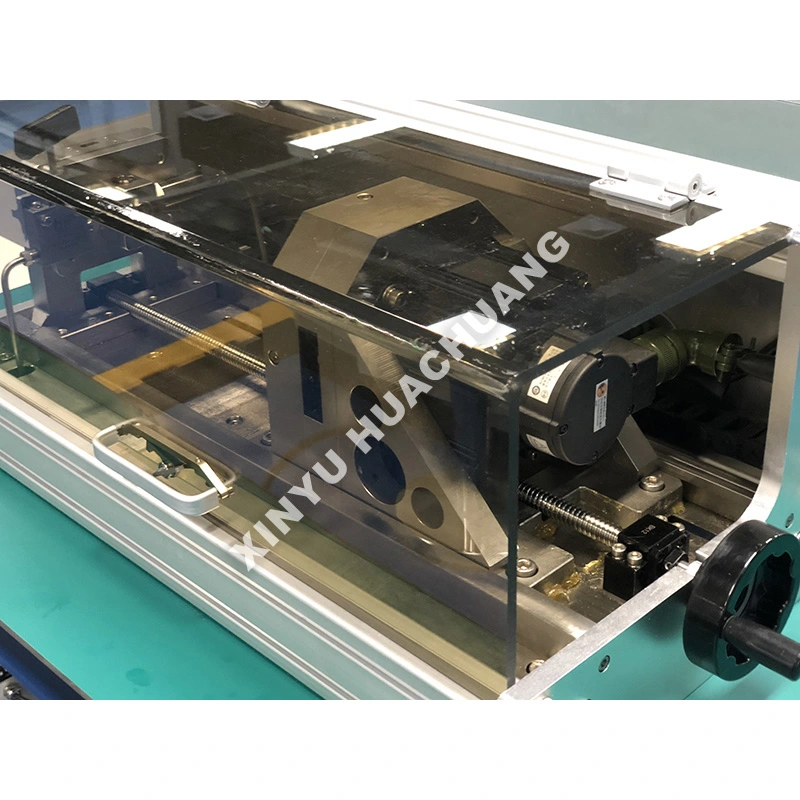

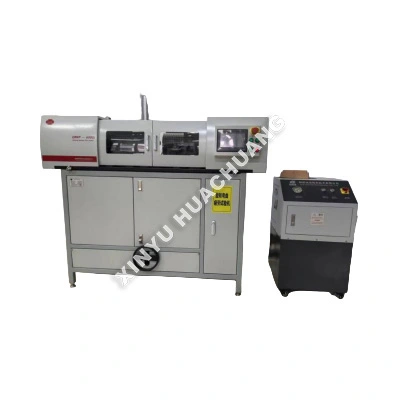

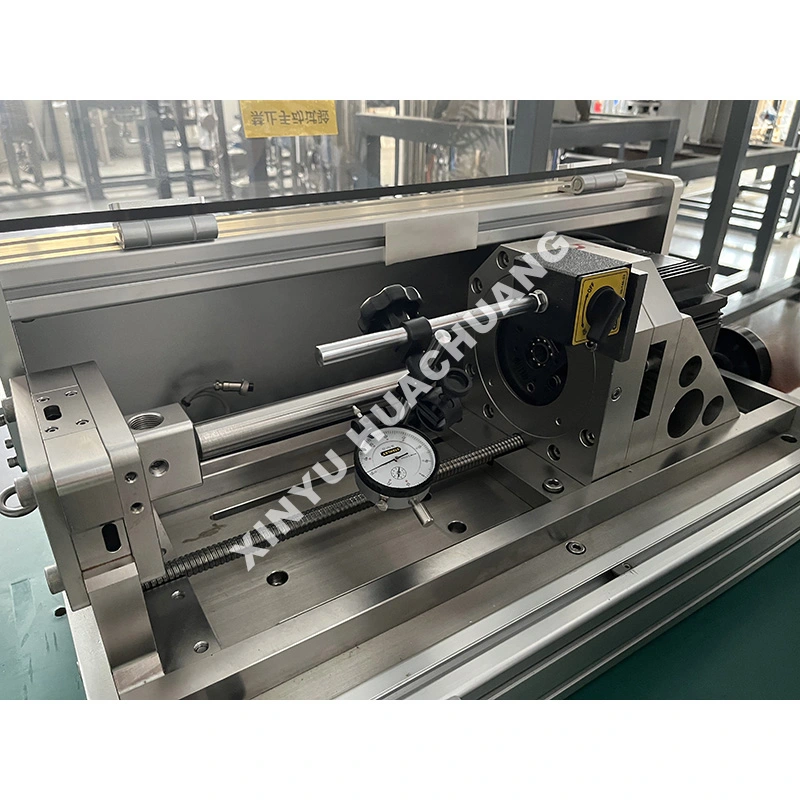

Machine d'essai de fatigue de flexion de raccord de tuyau

La machine d'essai de fatigue en flexion des raccords de tuyauterie XINYU HUACHUANG est un appareil d'essai hautement spécialisé de qualité industrielle spécialement conçu pour évaluer l'intégrité structurelle et la durée de vie en fatigue des composants du pipeline sous des charges de flexion répétées. Conçue pour simuler des contraintes dynamiques réelles, cette machine d'essai de fatigue par flexion des composants de pipeline applique avec précision des moments de flexion cycliques pour évaluer l'initiation et la propagation des fissures. Équipé d'une automatisation PLC/PC intelligente et de verrouillages de sécurité à plusieurs niveaux, il garantit un fonctionnement sûr et sans surveillance à long terme tout en fournissant des données de courbe S-N hautement reproductibles pour la R&D, le contrôle qualité et la certification industrielle.

Principe de fonctionnement

La machine d'essai de fatigue en flexion des raccords de tuyauterie fonctionne en serrant solidement un échantillon de tuyau ou de raccord et en appliquant un moment de flexion contrôlé et répétitif à l'aide d'actionneurs servo-hydrauliques ou servo-électriques de haute précision. La machine peut être configurée pour le cintrage sur un seul plan, le cintrage rotatif ou le chargement multiaxial complexe afin de simuler les contraintes opérationnelles réelles du pipeline. Tout au long du test, le système surveille et enregistre en permanence des paramètres tels que l'angle de flexion, le moment appliqué, le nombre de cycles et la déformation. Le test se termine automatiquement lorsque l'éprouvette se fracture ou atteint un seuil de fuite prédéfini, fournissant ainsi des données précises sur la durée de vie en fatigue.

Où brille-t-il ?

● Chargement cyclique de haute précision : comprend des servomoteurs et des cellules de charge haut de gamme pour garantir une application précise et stable de formes d'onde de flexion complexes (sinusoïdale, triangulaire, bloc) avec un minimum de bruit.

● Capacité de test multi-axes : prend en charge les tests de fatigue par flexion sur un seul plan, sur deux plans et en rotation pour simuler avec précision l'installation de pipelines et les contraintes opérationnelles du monde réel.

● Acquisition de données intelligente : le logiciel PC intégré enregistre automatiquement les courbes en temps réel (moment-angle, cycle-défaillance), calcule la durée de vie en fatigue et génère des rapports de test complets.

● Construction robuste et sûre : construit avec un cadre en fonte robuste et des verrouillages de sécurité à plusieurs niveaux (protection contre les surcharges, arrêt d'urgence, confinement des fractures, détection des fuites) pour garantir la sécurité de l'opérateur et la longévité de l'équipement.

● Fixation personnalisable : offre une large gamme de fixations de serrage et de connecteurs d'extrémité spécialisés pour maintenir en toute sécurité différents diamètres de tuyaux, épaisseurs de paroi et géométries de raccords.

Spécifications techniques

Où est-ce applicable ?

● Industrie pétrolière et gazière : évaluation de la fatigue des tiges de forage, des tubages, des tubes et des raccords de pipeline sous flexion cyclique extrême.

● Pétrochimie et production d'électricité : tests de tubes d'échangeurs de chaleur, de tuyaux de chaudière et de conduites de vapeur à haute pression.

● Automobile et aérospatiale : évaluer la durabilité des systèmes d'échappement, des conduites de carburant et des tubes hydrauliques soumis aux vibrations et à la flexion.

● Construction et infrastructure : évaluation de la durée de vie en fatigue des tubes en acier de construction, des échafaudages et des composants de pont.

● Dispositifs médicaux : test de la flexibilité et de la résistance à la fatigue des cathéters, des fils guides et des stents.

Précautions d'utilisation

● Alignement correct de l'éprouvette : assurez-vous toujours que l'éprouvette est parfaitement alignée dans les fixations pour éviter les charges axiales involontaires ou les flexions excentriques susceptibles de fausser les résultats de fatigue.

● Vérification de la force de serrage : vérifiez que la force de serrage est suffisante pour empêcher l'échantillon de glisser pendant les tests à cycle élevé, mais pas au point de provoquer un écrasement prématuré au niveau des points de préhension.

● Configuration de la détection des fuites : pour les composants de canalisations creuses, connectez toujours le système de surveillance de pression interne et les capteurs de détection de fuite avant de commencer le test.

● Augmentation progressive de la charge : utilisez la fonction d'accélération programmable du logiciel pour augmenter progressivement l'amplitude de flexion jusqu'au niveau cible, évitant ainsi les charges de choc.

Guide d'entretien

● Quotidiennement : Inspectez tous les dispositifs de serrage et les poignées pour déceler toute usure, fissure ou déformation. Vérifiez les niveaux d'huile hydraulique (le cas échéant) et vérifiez que tous les verrouillages de sécurité fonctionnent correctement.

● Hebdomadaire/mensuel : lubrifiez tous les joints mobiles, les rails de guidage et les liaisons des actionneurs conformément aux spécifications du fabricant. Nettoyez la zone de test et inspectez les connexions électriques pour déceler tout relâchement.

● Trimestriel : effectuez un étalonnage complet du système des cellules de pesée, des codeurs angulaires et des transducteurs de pression à l'aide d'étalons de référence certifiés. Inspectez les flexibles et raccords hydrauliques pour détecter tout signe d’usure ou de fuite.

● Post-test : suivez toujours une séquence d'arrêt appropriée après une fracture d'un échantillon. Retirez soigneusement l'échantillon cassé, nettoyez les fixations et inspectez l'actionneur pour déceler tout dommage causé par le relâchement soudain de la charge.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Comment la machine simule-t-elle les contraintes opérationnelles réelles des pipelines ?

R : La machine serre solidement un échantillon de tuyau ou de raccord et applique des moments de flexion contrôlés et répétitifs à l'aide d'actionneurs servo-hydrauliques ou servo-électriques de haute précision. Il peut être configuré pour une flexion sur un seul plan, une flexion rotative ou un chargement multiaxial complexe afin de reproduire les conditions de contrainte réelles que subissent les pipelines en service, notamment le tassement du sol, la dilatation thermique et la fatigue induite par les vibrations.

Q2 : Quels paramètres le système surveille-t-il tout au long de l'essai de fatigue ?

R : Le système enregistre en continu les données sur l'angle de flexion, le moment appliqué, le nombre de cycles et la déformation en temps réel. Cet ensemble de données complet permet aux ingénieurs de tracer des courbes S-N (contrainte en fonction du nombre de cycles) et de déterminer la durée de vie exacte en fatigue du composant du pipeline dans les conditions de charge spécifiées.

Q3 : Comment la machine détermine-t-elle quand un échantillon a échoué ?

R : Le test se termine automatiquement lorsque l'échantillon se fracture ou atteint un seuil de fuite prédéfini. Pour les tests de conduites sous pression, le système surveille la pression interne et détecte toute chute de pression indiquant une fissure à travers la paroi, garantissant ainsi que la mesure de la durée de vie en fatigue reflète une défaillance réelle plutôt que des limites de cycle arbitraires.

Q4 : La machine peut-elle tester à la fois les sections de tuyaux droits et les raccords tels que les coudes et les tés ?

R : Oui. Le système de serrage et la configuration de l'actionneur sont réglables pour s'adapter aux sections de tuyaux droites, aux coudes, aux tés, aux brides et autres raccords de canalisation. Chaque type d'éprouvette peut être testé dans son mode de flexion le plus critique pour identifier le point le plus faible du système de tuyauterie.

Q5 : Pourquoi les essais de fatigue par flexion sont-ils essentiels pour la qualification des pipelines ?

R : Les pipelines dans les secteurs du pétrole et du gaz, du traitement chimique et de la production d'électricité sont soumis à des charges de flexion cycliques dues aux mouvements du sol, aux cycles thermiques et aux vibrations des équipements. Les essais de fatigue par flexion fournissent les données du cycle jusqu'à la rupture nécessaires pour définir les intervalles d'inspection, valider les marges de conception et garantir la conformité aux normes d'intégrité des pipelines telles que API 570 et ASME B31.3.
