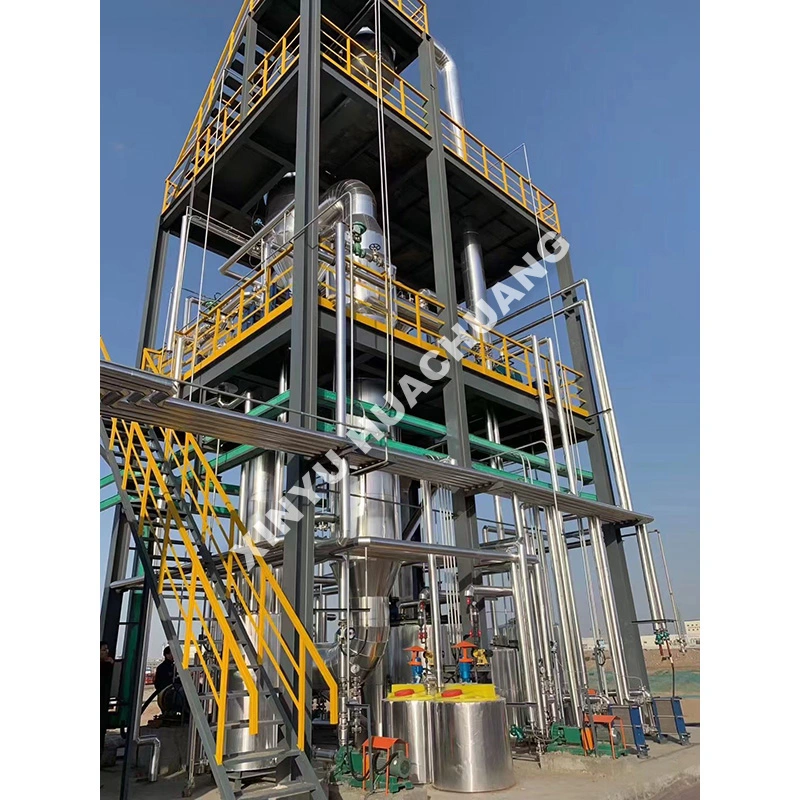

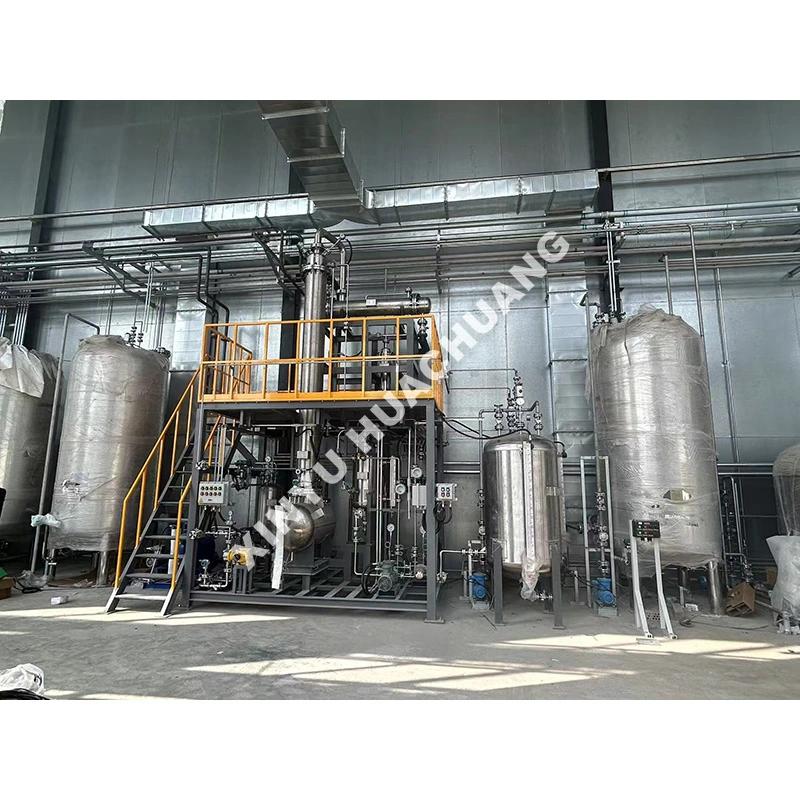

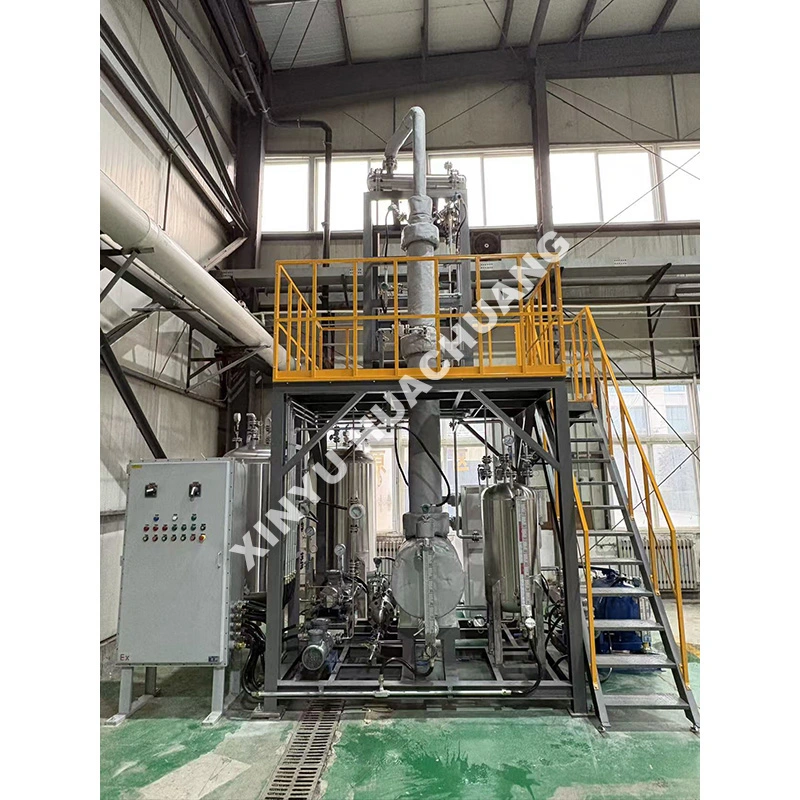

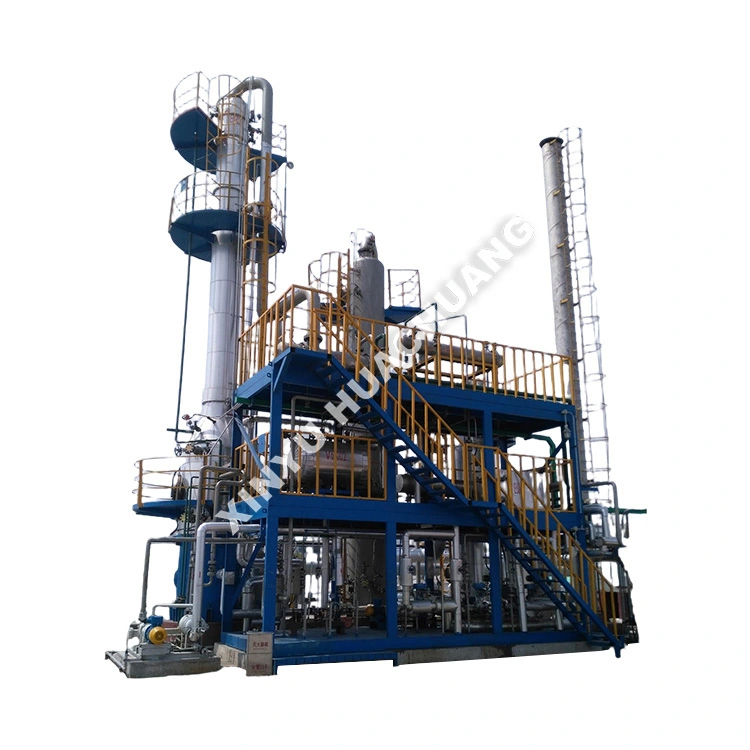

Unité de distillation de méthanol

L'unité de distillation de méthanol XINYU HUACHUANG est un système de séparation continue très efficace spécialement conçu pour la purification industrielle du méthanol brut et la récupération des mélanges méthanol-eau. Conçue pour maximiser l'efficacité énergétique et le débit de produits, cette unité utilise des configurations multicolonnes avancées et des technologies d'intégration thermique pour séparer des mélanges complexes avec une précision exceptionnelle. Équipée d'une automatisation PLC intelligente, d'un contrôle automatisé du taux de reflux et de verrouillages de sécurité à plusieurs niveaux, l'unité de distillation du méthanol garantit un fonctionnement stable et sans surveillance à long terme tout en fournissant du méthanol d'ultra haute pureté (≥99,9 %) pour la production commerciale et l'optimisation des processus.

Qu'est-ce qu'une unité de distillation de méthanol ?

Une unité de distillation du méthanol est un appareil de séparation chimique spécialisé conçu pour valoriser le méthanol brut ou récupérer le méthanol des flux de déchets aqueux en produits industriels ou électroniques de haute pureté. Il fonctionne en introduisant continuellement le mélange dans un système de fractionnement à plusieurs étapes où le méthanol (point d'ébullition ~64,7°C) est séparé de l'eau et des impuretés plus lourdes en fonction des différences de point d'ébullition. L'unité comprend généralement une pré-colonne pour l'élimination des matières légères, une colonne haute pression pour l'intégration de la chaleur et une colonne atmosphérique pour la purification finale. Cet équipement est largement utilisé dans les usines de transformation du charbon en méthanol, les installations pétrochimiques et les centres de récupération de solvants, fournissant des mesures fiables de rendement et de pureté pour une mise en œuvre industrielle à grande échelle.

Qu’est-ce qui le distingue ?

● Intégration avancée de la chaleur : utilise les technologies de distillation multi-effets et de recompression mécanique de vapeur (MVR) pour récupérer la chaleur latente des vapeurs de tête, réduisant ainsi la consommation de vapeur jusqu'à 50 % par rapport aux systèmes traditionnels à colonne unique.

● Sortie ultra-haute pureté : les composants internes optimisés de la colonne et le contrôle précis du reflux séparent efficacement les impuretés de l'eau et de l'éthanol, atteignant une pureté du méthanol ≥99,9 % avec une teneur en humidité inférieure à 100 ppm.

● Automatisation intelligente des API : le système de contrôle centralisé permet un fonctionnement à long terme sans surveillance, un ajustement automatisé du taux de reflux et un enregistrement des données en temps réel pour la température, la pression et les débits.

● Construction robuste et sûre : construit avec une métallurgie haut de gamme (par exemple, SS304/316L) et des verrouillages de sécurité à plusieurs niveaux (protection contre la surchauffe, la surpression et la chaleur sèche) pour garantir un fonctionnement sûr dans des environnements dangereux.

● Conception économe en énergie : les rebouilleurs optimisés, les condenseurs à haut rendement et les échangeurs de chaleur maximisent l'efficacité thermique, réduisant considérablement les coûts opérationnels globaux et l'empreinte carbone.

Spécifications techniques

Feuille de route de sélection

● Définissez votre matière première et votre pureté cible : identifiez clairement si vous traitez du méthanol brut, des mélanges méthanol-eau ou des solvants usagés. Cela détermine le nombre requis de colonnes, les hauteurs de colonnes et les configurations internes pour l'unité de distillation de méthanol.

● Exigences en matière d'efficacité énergétique : évaluez vos services publics disponibles (vapeur, électricité). Pour les opérations à grande échelle, optez pour des configurations multi-effets ou MVR pour maximiser la récupération de chaleur et minimiser les coûts d'exploitation.

● Capacité et débit : déterminez le volume de traitement continu requis (par exemple, tonnes/heure). Assurez-vous que le diamètre de la colonne et la capacité du rebouilleur sont correctement dimensionnés pour gérer la vitesse de la vapeur sans inondation.

● Profil d'impureté : si votre matière première contient une quantité importante d'éthanol ou d'alcools supérieurs, sélectionnez une configuration avec une section de tirage latéral ou de distillation extractive dédiée pour obtenir une teneur ultra faible en éthanol dans le produit final.

● Compatibilité des matériaux : la norme SS304 convient à la plupart des applications de méthanol. Cependant, si vous traitez des flux de déchets acides ou hautement corrosifs, passez au SS316L ou à un revêtement spécialisé.

Processus d'inspection de la qualité

● Vérification des matériaux : inspection stricte de l'acier inoxydable, des vannes et des récipients sous pression entrants pour garantir qu'ils répondent aux normes métallurgiques spécifiées et aux tolérances de sécurité haute pression.

● Usinage de précision : usinage CNC des coques de colonnes, des rebouilleurs et de la tuyauterie pour garantir des surfaces d'étanchéité parfaites et une intégrité structurelle sous les pressions de fonctionnement.

● Test hydrostatique et de fuite : chaque récipient sous pression et pipeline est soumis à des tests hydrostatiques rigoureux et à une détection des fuites d'hélium pour vérifier la sécurité structurelle et les performances d'étanchéité absolues.

● Étalonnage du système : étalonnage complet du système de contrôle PLC, des capteurs de température/pression, des contrôleurs de débit massique et des contrôleurs de taux de reflux pour garantir un affichage précis des données et un contrôle fiable.

● Exécution fonctionnelle finale : un test complet de fonctionnement à sec et d'essai à l'eau pour vérifier le bon fonctionnement, la répartition thermique uniforme, le bon fonctionnement des verrouillages de sécurité et la logique de contrôle automatisée avant l'emballage.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Quel est le but de la conception à trois colonnes (pré-colonne, colonne haute pression, colonne atmosphérique) ?

R : Chaque colonne remplit un rôle distinct. La pré-colonne élimine les impuretés légères (telles que l'éther diméthylique et le formiate de méthyle) de l'alimentation brute. La colonne haute pression effectue la séparation principale méthanol-eau tout en permettant l'intégration de la chaleur avec la colonne atmosphérique pour réduire la consommation d'énergie. La colonne atmosphérique effectue la passe de purification finale, produisant du méthanol de haute pureté répondant aux spécifications industrielles ou électroniques.

Q2 : Comment l'intégration thermique entre les colonnes réduit-elle les coûts d'exploitation ?

R : La colonne haute pression fonctionne à une pression élevée, ce qui augmente sa température de condensation en tête. Cette chaleur perdue est ensuite utilisée comme source de chaleur pour le rebouilleur de la colonne atmosphérique. Ce couplage thermique peut réduire la consommation globale de vapeur de 30 à 40 % par rapport à une conception à colonne unique, réduisant ainsi considérablement les coûts des services publics.

Q3 : Quels niveaux de pureté du méthanol cette unité peut-elle atteindre ?

R : Le système de fractionnement à plusieurs étapes produit du méthanol répondant aux normes industrielles de qualité AA (pureté ≥99,9 %) et peut être configuré pour des spécifications de qualité électronique avec des étapes de purification supplémentaires. L'unité sépare efficacement le méthanol de l'eau, de l'éthanol, des alcools supérieurs et des traces d'impuretés.

Q4 : Quels types de matières premières de méthanol brut cette unité peut-elle gérer ?

R : Il traite le méthanol brut issu des processus de synthèse du charbon en méthanol, de reformage du gaz naturel et de gazéification de la biomasse. Elle récupère également le méthanol des flux de déchets aqueux dans les installations pétrochimiques et les centres de récupération de solvants, ce qui la rend polyvalente sur différentes voies de production.

Q5 : Comment l'unité garantit-elle une qualité constante du produit pendant un fonctionnement continu ?

R : Les instruments d'analyse en ligne tels que GC permettent une surveillance de la pureté en temps réel du flux de produits. Les systèmes automatisés d'ajustement du point de coupure réagissent à toute dérive de composition, redirigeant les matières non conformes vers l'alimentation tout en collectant uniquement le méthanol conforme aux spécifications en tant que produit.
