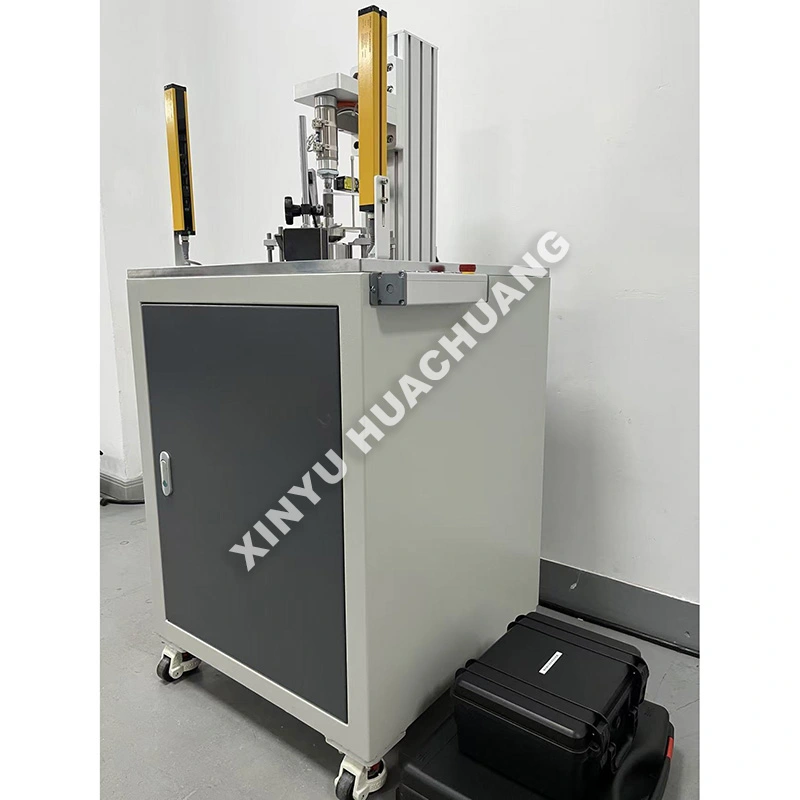

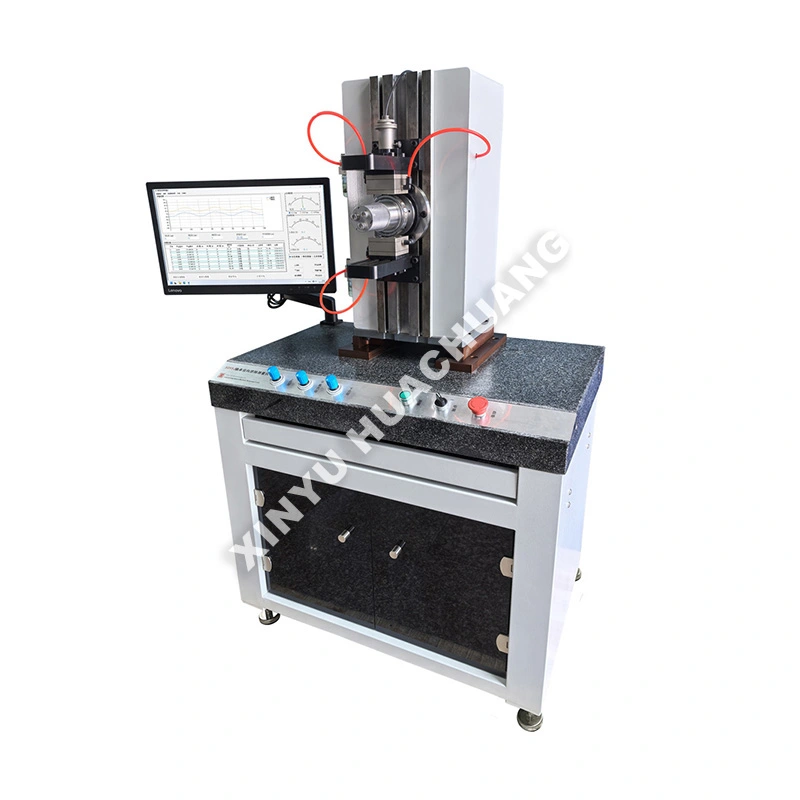

Instrument de mesure du jeu axial pour roulements

L'instrument de mesure du jeu axial XINYU HUACHUANG pour roulements est un appareil de test semi-automatique de haute précision spécialement conçu pour évaluer le jeu axial interne des roulements. Conçu pour répondre aux normes internationales strictes, cet instrument de mesure du jeu axial pour roulements applique avec précision des charges de mesure axiales standardisées pour capturer les micro-déplacements. Équipé d'une automatisation PLC intelligente et de capteurs haute sensibilité, il garantit un fonctionnement sûr et fiable tout en fournissant des données hautement reproductibles pour la R&D, le contrôle qualité et la certification de fabrication.

Principe de fonctionnement

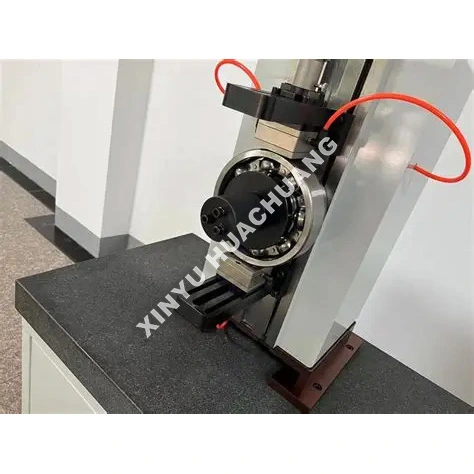

L'instrument de mesure du jeu axial pour roulements fonctionne selon un principe de mesure dynamique et sans charge. La bague extérieure du roulement est solidement fixée et serrée, tandis qu'une charge de mesure axiale précise est appliquée à la bague intérieure. Des capteurs de déplacement haute sensibilité capturent le mouvement axial des éléments roulants lorsqu'ils traversent la zone de charge. Le système utilise des algorithmes différentiels pour éliminer automatiquement les erreurs géométriques et calcule le véritable jeu axial sans nécessiter de compensation de déformation.

Quels sont les avantages distinctifs ?

● Mesure de haute précision : comporte des capteurs inductifs haut de gamme avec une répétabilité statique de <1,5 μm et une répétabilité dynamique de <2,5 μm.

● Chargement automatisé : le chargement pneumatique ou motorisé garantit des forces de mesure cohérentes et standardisées, éliminant les erreurs d'opération manuelle.

● Traitement intelligent des données : calcule automatiquement le jeu moyen, identifie les bourrages de rotation et génère des rapports statistiques SPC/CPK.

● Construction robuste et sûre : construit avec un cadre mécanique rigide et dispose d'un calibrage automatique par rapport aux pièces de référence standard pour maintenir la précision à long terme.

● Compatibilité polyvalente : le montage modulaire permet des changements rapides pour tester différents types de roulements, des roulements à billes à gorge profonde aux roulements à rouleaux coniques.

Spécifications techniques

Où peut-il être utilisé ?

● Fabrication de roulements : inspection qualité à 100 % en ligne ou hors ligne des roulements à billes à gorge profonde, à rouleaux cylindriques et à rouleaux coniques.

● Automobile et aérospatiale : contrôle qualité à réception (IQC) et vérification de l'assemblage des moyeux de roue, des boîtes de vitesses et des moteurs à turbine.

● Machines de précision : adaptation des jeux et sélection d'appariement pour les broches de machines-outils et la robotique de haute précision.

● Maintenance et MRO : évaluation de l'état et évaluation du jeu des roulements lors des révisions des équipements.

Précautions d'utilisation

● Préparation de l'échantillon : Nettoyez toujours soigneusement le roulement pour éliminer les produits antirouille ou la graisse qui pourraient affecter la micro-mesure.

● Équilibre thermique : laissez l'instrument et le roulement s'acclimater à la température ambiante (20 ± 5 ℃) avant le test.

● Alignement correct : assurez-vous que le roulement est parfaitement plat sur le luminaire pour éviter les fausses lectures causées par l'inclinaison de la bague extérieure.

● Étalonnage : exécutez la routine d'étalonnage automatique à l'aide de roulements de référence standard au début de chaque quart de travail.

Guide d'entretien

● Quotidiennement : Essuyez les appareils de mesure et le stylet du capteur avec un chiffon propre et non pelucheux. Vérifiez la pression de l'air pneumatique (le cas échéant) et évacuez l'humidité du filtre.

● Hebdomadaire/mensuel : Inspectez la broche rotative et les leviers de chargement pour vérifier leur bon fonctionnement. Appliquez une goutte d’huile de machine légère sur les points de pivotement mécaniques, comme recommandé.

● Trimestriel : effectuez un étalonnage complet du système à l'aide de blocs de dégagement standard certifiés pour vérifier la linéarité et la précision de l'amplification.

● Contrôle de l'environnement : Gardez l'instrument à l'écart des machines vibrantes lourdes, des champs magnétiques puissants et de la lumière directe du soleil pour maintenir la stabilité des mesures.

Un soutien qui vous garde en confiance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Qu'est-ce que le jeu axial et en quoi diffère-t-il du jeu radial ?

R : Le jeu axial est la distance totale sur laquelle la bague intérieure du roulement peut se déplacer axialement (le long de l'axe de l'arbre) par rapport à la bague extérieure lorsqu'aucune charge externe n'est appliquée. Alors que le jeu radial mesure le mouvement perpendiculaire à l'arbre, le jeu axial mesure le mouvement parallèle à l'arbre. Les deux jeux affectent les performances des roulements, mais le jeu axial est particulièrement critique pour les applications soumises à des charges de poussée telles que les boîtes de vitesses et les pompes verticales.

Q2 : Comment le principe de mesure dynamique de l'instrument garantit-il la précision ?

R : La bague extérieure est solidement fixée et serrée tandis qu'une charge de mesure axiale précise est appliquée à la bague intérieure. Des capteurs de déplacement haute sensibilité capturent le mouvement axial des éléments roulants lorsqu'ils traversent la zone de charge. Le système utilise des algorithmes différentiels pour éliminer automatiquement les erreurs géométriques, telles que le faux-rond de la face et l'oscillation de la cage, en calculant le véritable jeu axial sans nécessiter de compensation de déformation.

Q3 : Pourquoi le jeu axial est-il particulièrement important pour les roulements à contact oblique et les roulements à rouleaux coniques ?

R : Les roulements à contact angulaire et à rouleaux coniques sont conçus pour supporter des charges radiales et axiales combinées. Leur jeu axial détermine directement l'angle de contact entre les éléments roulants et les chemins de roulement, qui à son tour régit la répartition des charges, la rigidité et la génération de chaleur. Un jeu axial incorrect dans ces types de roulements entraîne un partage inégal de la charge, un effritement prématuré et une défaillance catastrophique.

Q4 : Cet instrument peut-il être utilisé avec l'instrument de mesure du jeu radial pour une inspection complète des roulements ?

R : Oui. Ensemble, les instruments de jeu radial et axial fournissent un profil de jeu complet du roulement. De nombreuses spécifications de roulements exigent que les deux valeurs soient vérifiées. L'utilisation séquentielle des deux instruments sur le même roulement donne une image complète de la géométrie interne et confirme que le roulement répond à toutes les exigences de jeu.

Q5 : Comment l'instrument prend-il en charge l'inspection entrante et l'analyse des défaillances ?

R : Pour l'inspection à l'arrivée, l'instrument vérifie que les nouveaux roulements respectent le groupe de jeu axial spécifié avant l'installation, évitant ainsi des reprises coûteuses de l'assemblage. Pour l'analyse des défaillances, la mesure du jeu axial des roulements retournés ou défectueux sur le terrain permet de déterminer si un jeu inapproprié a été un facteur contributif, ce qui permet d'en rechercher la cause profonde et de prendre des mesures correctives.
