Instrument de mesure du jeu radial des roulements

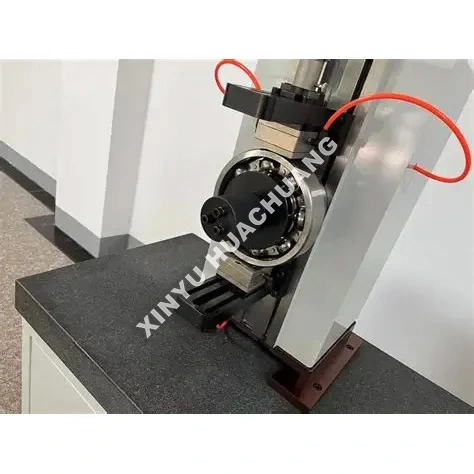

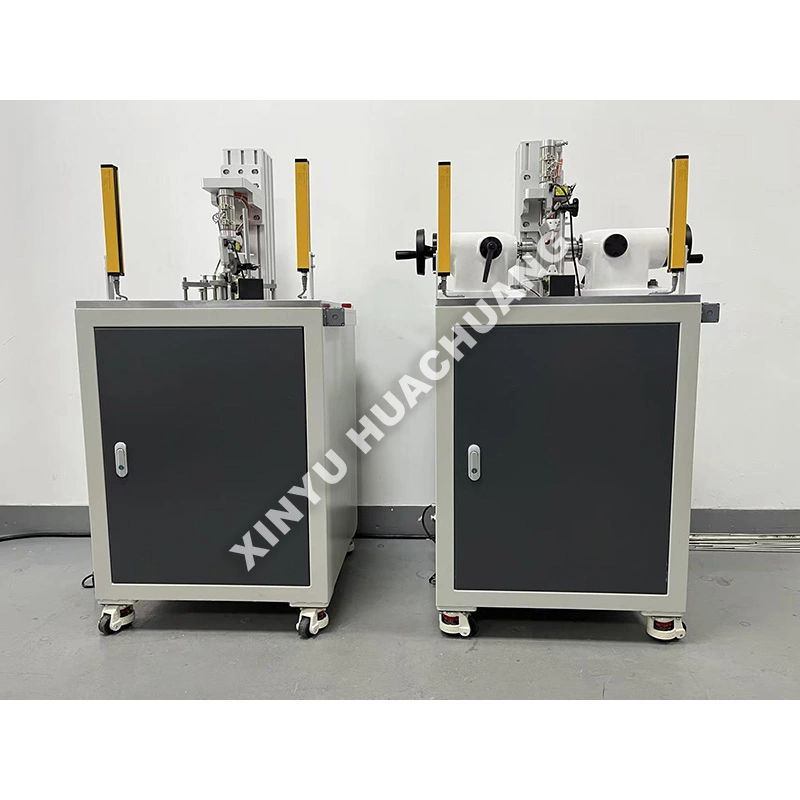

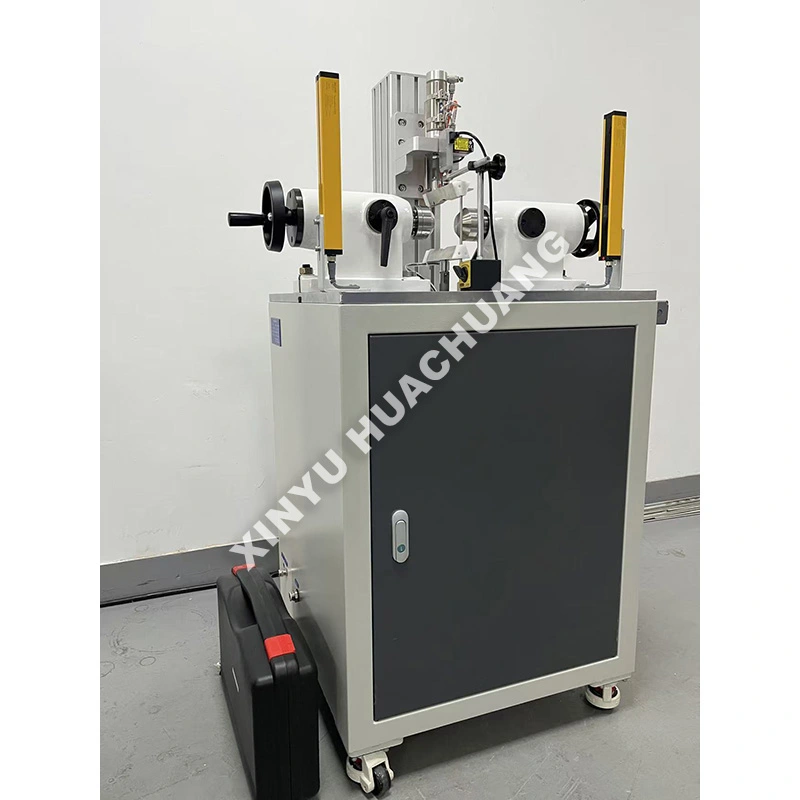

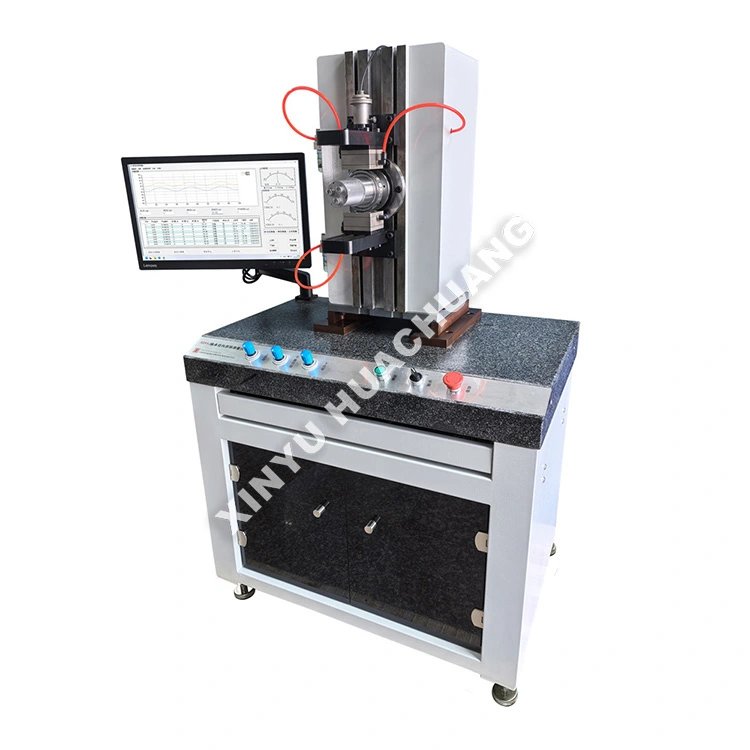

L'instrument de mesure du jeu radial des roulements XINYU HUACHUANG est un appareil de test semi-automatique de haute précision spécialement conçu pour évaluer le jeu radial interne des roulements. Conçu pour répondre aux normes internationales strictes, cet instrument de mesure du jeu radial des roulements applique avec précision des charges de mesure standardisées pour capturer les micro-déplacements. Équipé d'une automatisation PLC intelligente et de capteurs haute sensibilité, il garantit un fonctionnement sûr et fiable tout en fournissant des données hautement reproductibles pour la R&D, le contrôle qualité et la certification de fabrication.

Principe de fonctionnement

L'instrument de mesure du jeu radial des roulements fonctionne selon un principe de mesure dynamique et sans charge. La bague intérieure du roulement est fixée et entraînée en rotation par un moteur synchrone, tandis qu'une charge de mesure précise est appliquée à la bague extérieure. Des capteurs de déplacement haute sensibilité capturent le mouvement radial des éléments roulants lorsqu'ils traversent la zone de charge. Le système utilise des algorithmes différentiels pour éliminer automatiquement les erreurs géométriques et calcule le véritable jeu radial sans nécessiter de compensation de déformation.

Quels sont les avantages distinctifs ?

● Mesure de haute précision : comporte des capteurs inductifs haut de gamme avec une répétabilité statique de <1,5 μm et une répétabilité dynamique de <2,5 μm.

● Chargement automatisé : le chargement pneumatique ou motorisé garantit des forces de mesure cohérentes et standardisées, éliminant les erreurs d'opération manuelle.

● Traitement intelligent des données : calcule automatiquement le jeu moyen, identifie les bourrages de rotation et génère des rapports statistiques SPC/CPK.

● Construction robuste et sûre : construit avec un cadre mécanique rigide et dispose d'un calibrage automatique par rapport aux pièces de référence standard pour maintenir la précision à long terme.

● Compatibilité polyvalente : le montage modulaire permet des changements rapides pour tester différents types de roulements, des roulements à billes à gorge profonde aux roulements à rouleaux coniques.

Spécifications techniques

Où est-ce applicable ?

● Fabrication de roulements : inspection qualité à 100 % en ligne ou hors ligne des roulements à billes à gorge profonde, à rouleaux cylindriques et à rouleaux coniques.

● Automobile et aérospatiale : contrôle qualité à réception (IQC) et vérification de l'assemblage des moyeux de roue, des boîtes de vitesses et des moteurs à turbine.

● Machines de précision : adaptation des jeux et sélection d'appariement pour les broches de machines-outils et la robotique de haute précision.

● Maintenance et MRO : évaluation de l'état et évaluation du jeu des roulements lors des révisions des équipements.

Précautions d'utilisation

● Préparation de l'échantillon : Nettoyez toujours soigneusement le roulement pour éliminer les produits antirouille ou la graisse qui pourraient affecter la micro-mesure.

● Équilibre thermique : laissez l'instrument et le roulement s'acclimater à la température ambiante (20 ± 5 ℃) avant le test.

● Alignement correct : assurez-vous que le roulement est parfaitement plat sur le luminaire pour éviter les fausses lectures causées par l'inclinaison de la bague extérieure.

● Étalonnage : exécutez la routine d'étalonnage automatique à l'aide de roulements de référence standard au début de chaque quart de travail.

Guide d'entretien

● Quotidiennement : Essuyez les appareils de mesure et le stylet du capteur avec un chiffon propre et non pelucheux. Vérifiez la pression de l'air pneumatique (le cas échéant) et évacuez l'humidité du filtre.

● Hebdomadaire/mensuel : Inspectez la broche rotative et les leviers de chargement pour vérifier leur bon fonctionnement. Appliquez une goutte d’huile de machine légère sur les points de pivotement mécaniques, comme recommandé.

● Trimestriel : effectuez un étalonnage complet du système à l'aide de blocs de dégagement standard certifiés pour vérifier la linéarité et la précision de l'amplification.

● Contrôle de l'environnement : Gardez l'instrument à l'écart des machines vibrantes lourdes, des champs magnétiques puissants et de la lumière directe du soleil pour maintenir la stabilité des mesures.

Détails de la protection après achat

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Qu'est-ce que le jeu radial et pourquoi est-il important pour les performances des roulements ?

R : Le jeu radial est la distance totale que la bague intérieure du roulement peut parcourir radialement par rapport à la bague extérieure lorsqu'aucune charge externe n'est appliquée. Un jeu radial correct est essentiel car un jeu trop faible entraîne une friction excessive, une surchauffe et une défaillance prématurée, tandis qu'un jeu trop important entraîne des vibrations, du bruit et une capacité de charge réduite.

Q2 : Comment fonctionne le principe de mesure dynamique à vide ?

R : L'instrument fixe la bague intérieure du roulement et la fait tourner via un moteur synchrone tout en appliquant une charge de mesure précise à la bague extérieure. Des capteurs de déplacement haute sensibilité capturent le mouvement radial des éléments roulants lorsqu'ils traversent la zone de charge. Les algorithmes différentiels éliminent ensuite automatiquement les erreurs géométriques telles que le manque de rondeur, fournissant ainsi la véritable valeur du jeu radial.

Q3 : Pourquoi l'instrument utilise-t-il des algorithmes différentiels au lieu de mesures directes ?

R : Les roulements présentent des imperfections géométriques inhérentes (légère ovalité, ondulation de la surface et variations dimensionnelles des éléments roulants) qui peuvent fausser les mesures ponctuelles simples. L'algorithme différentiel capture plusieurs points de données autour de la rotation complète et sépare mathématiquement ces erreurs géométriques du jeu réel, garantissant ainsi la précision des mesures sans nécessiter de compensation de déformation.

Q4 : Quels types et tailles de roulements cet instrument peut-il mesurer ?

R : L'instrument s'adapte aux roulements à billes à gorge profonde, aux roulements à contact oblique, aux roulements à rouleaux cylindriques et aux roulements à rouleaux coniques dans une large gamme de tailles. Les adaptateurs et les fixations peuvent être configurés pour correspondre à des diamètres d'alésage et à des diamètres extérieurs de roulements spécifiques, ce qui les rend adaptés à la fois aux contrôles de qualité sur la chaîne de production et aux inspections en laboratoire.

Q5 : Comment cet instrument prend-il en charge le contrôle de la qualité des roulements dans la fabrication ?

R : En fournissant des mesures de jeu radial rapides, précises et reproductibles, l'instrument permet une inspection à 100 % des lots de production ou un échantillonnage statistique selon les normes ISO 5753 et ABMA. Cela garantit que chaque roulement expédié répond au groupe de jeu spécifié, réduisant ainsi les réclamations au titre de la garantie et les pannes sur le terrain causées par un jeu inapproprié.
