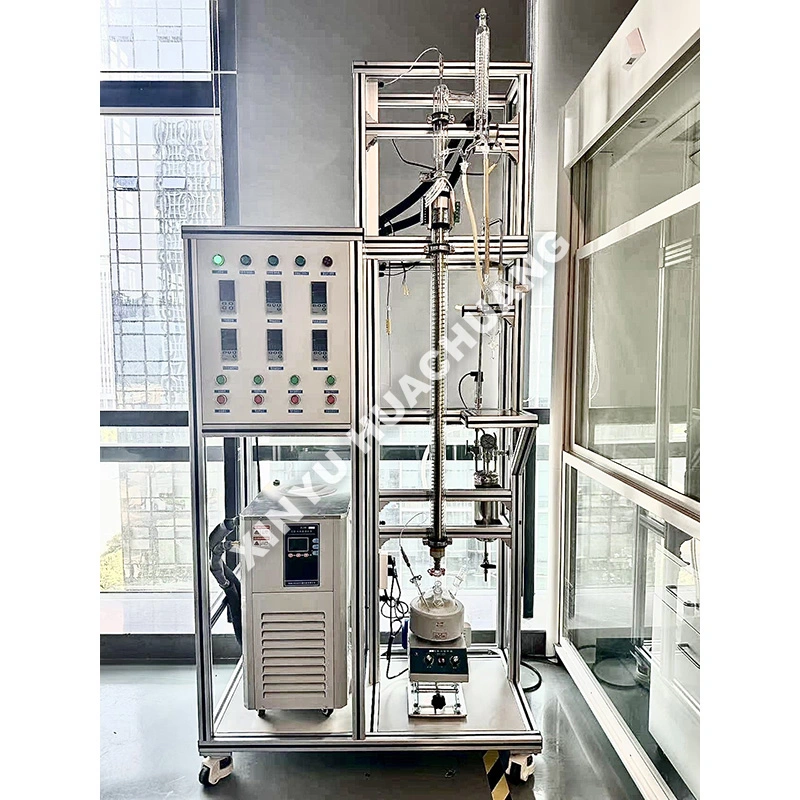

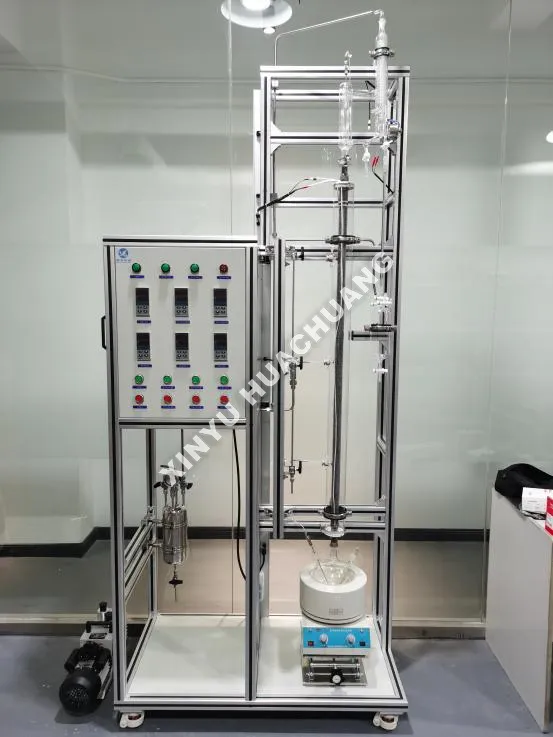

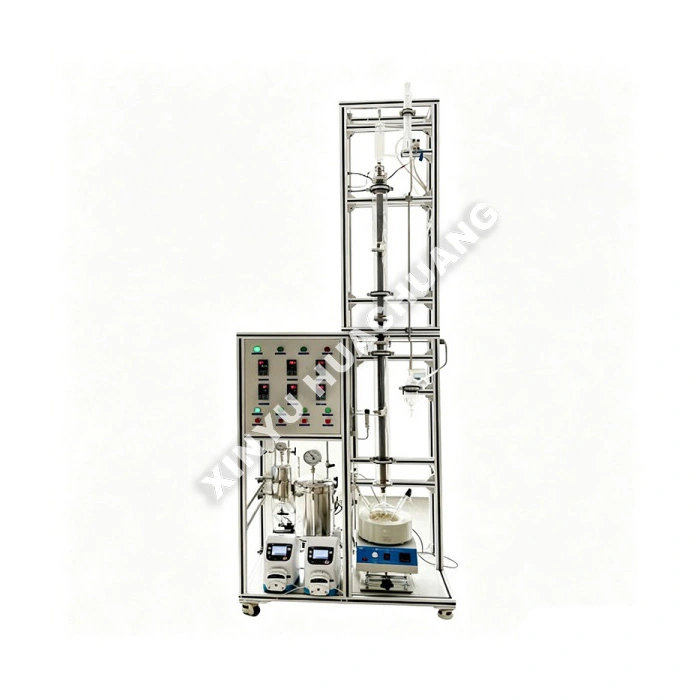

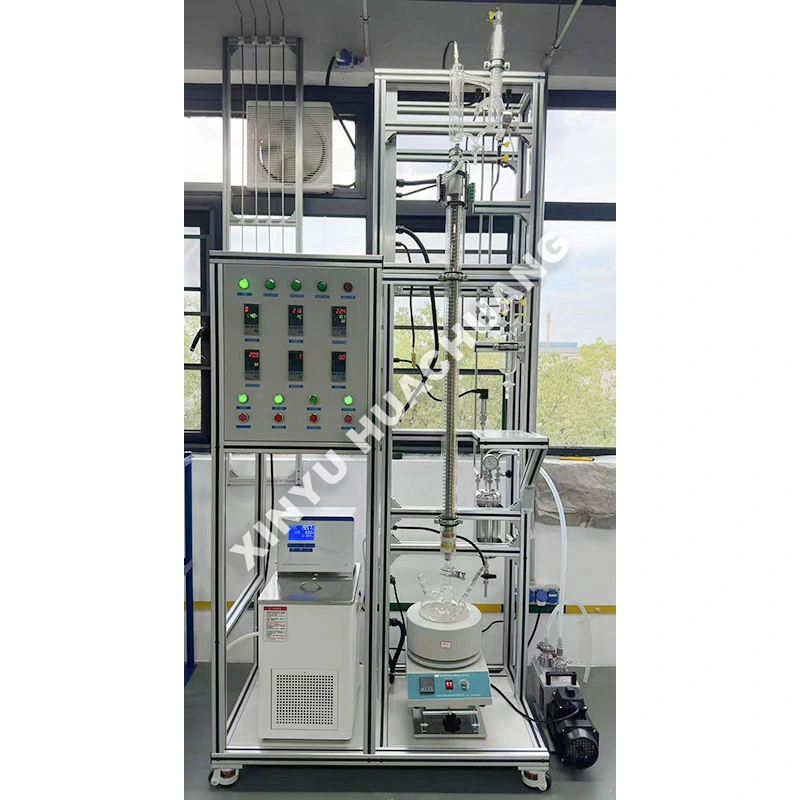

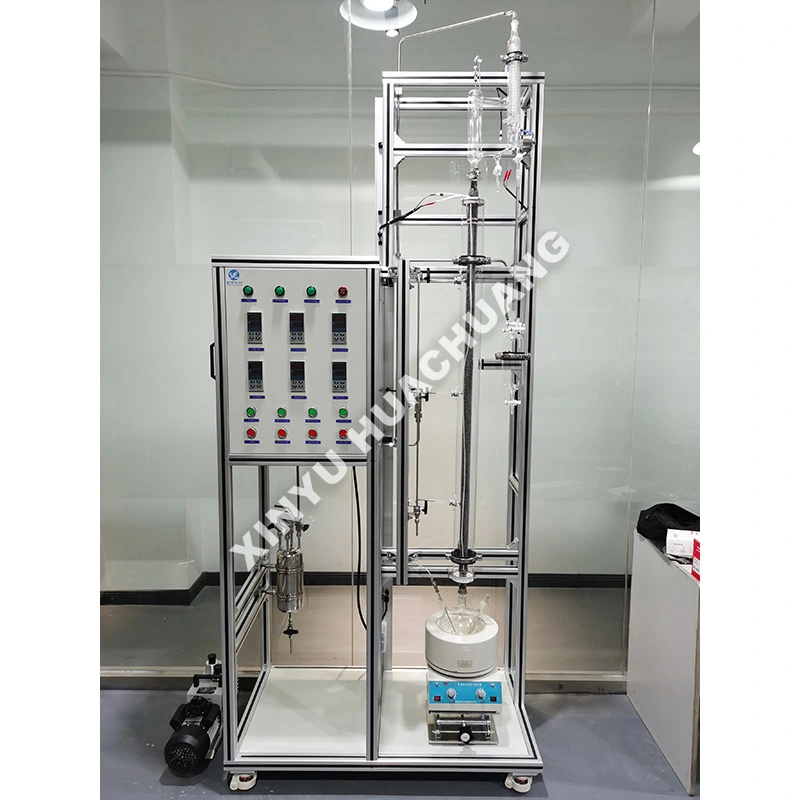

Unité de colonne de distillation en verre continue

L'unité de colonne de distillation continue en verre XINYU HUACHUANG est un système de séparation avancé spécialement conçu pour la R&D, les tests à l'échelle pilote et la production en petits lots de produits chimiques corrosifs ou de haute pureté. Conçue pour fournir un accès visuel complet à l’équilibre interne vapeur-liquide, cette unité permet aux chercheurs d’observer le processus de séparation en temps réel. Équipée de composants en verre à haute teneur en borosilicate, de contrôleurs de taux de reflux précis et d'une automatisation PLC intelligente, l'unité de colonne de distillation continue en verre garantit un fractionnement continu sûr, hautement efficace et reproductible pour les produits chimiques fins, les produits pharmaceutiques et les solvants spéciaux.

Principe de fonctionnement

L'unité de colonne de distillation continue en verre fonctionne selon le principe de distillation fractionnée continue. La charge liquide est dosée en continu dans la section centrale de la colonne. À l’intérieur de la colonne de verre, un garnissage structuré ou des éléments internes en verre spécialisés (tels que des anneaux θ ou un garnissage en spirale) maximisent la zone de contact entre la vapeur ascendante et le liquide descendant. Au fur et à mesure que la vapeur monte, elle subit une condensation et une revaporisation répétées, enrichissant les composants légers au sommet. La vapeur est ensuite condensée et une partie est renvoyée comme reflux pour maintenir l'équilibre du transfert de masse, tandis que le reste est continuellement collecté sous forme de distillat. Les composants lourds descendent continuellement vers le rebouilleur pour être évacués. L'ensemble du processus continu est méticuleusement géré par l'unité de colonne de distillation continue en verre pour maintenir des gradients thermiques précis et une efficacité de séparation optimale.

Où brille-t-il ?

● Observation visuelle complète : la construction en verre transparent à haute teneur en borosilicate permet aux opérateurs de surveiller visuellement l'équilibre vapeur-liquide, la formation de mousse et les conditions d'inondation, ce qui la rend inestimable pour la R&D et le dépannage des processus.

● Résistance supérieure à la corrosion : Construite à partir de verre à haute teneur en borosilicate GG17 (3.3) de qualité supérieure et de joints en PTFE, l'unité est complètement inerte aux acides forts, aux alcalis et aux solvants organiques corrosifs, garantissant ainsi une contamination nulle du produit.

● Composants internes à haute efficacité : comprend un emballage en verre personnalisable ou un emballage en treillis métallique structuré pour obtenir un nombre de plaques théorique élevé et une pureté de séparation de niveau PPM.

● Automatisation intelligente des API : le système de contrôle centralisé permet un fonctionnement continu sans surveillance, un ajustement automatisé du taux de reflux et un enregistrement des données en temps réel pour la température et les débits.

● Conception modulaire et flexible : la colonne est assemblée à l'aide de joints de verre standard (par exemple, 24/29, 29/32) avec des enveloppes chauffantes électriques, permettant un réglage facile de la hauteur, un démontage, un nettoyage et un remplacement des composants internes.

Spécifications techniques

Où peut-il être utilisé ?

● Chimie fine et produits pharmaceutiques : purification continue des ingrédients pharmaceutiques actifs (API) et des intermédiaires chimiques hautement corrosifs.

● Huiles essentielles et extraits naturels : séparation douce et visible des terpènes, parfums et extraits de plantes sensibles à la chaleur.

● Laboratoires universitaires et de R&D : études cinétiques fondamentales, visualisation du processus de séparation et tests d'efficacité des catalyseurs/conditionnements.

● Solvants spéciaux : récupération continue et purification ultra-élevée de solvants organiques corrosifs ou de grande valeur.

● Alimentation et boissons : concentration d'arômes naturels, purification de l'alcool et extraction de composés bioactifs.

Précautions d'utilisation

● Prévention des chocs thermiques : le verre à haute teneur en borosilicate résiste aux chocs thermiques mais peut toujours se briser sous des contraintes extrêmes. Assurez-vous toujours que le taux de changement de température est inférieur à 5 ℃/min pendant le chauffage et le refroidissement.

● Protection mécanique : les composants en verre sont fragiles. Évitez les impacts mécaniques, le serrage excessif des pinces et assurez-vous que tous les joints de verre sont correctement alignés et fixés avec des clips appropriés.

● Sécurité du vide : Lorsque vous travaillez sous vide poussé, inspectez toujours au préalable la verrerie pour déceler des microfissures ou des éclats. Utilisez un écran de protection ou un filet de sécurité autour de la colonne pour vous protéger contre une implosion potentielle.

● Chauffage progressif : utilisez les rampes de chauffage programmables de l'automate pour éviter une vaporisation soudaine et l'inondation de la colonne, en particulier lors du démarrage de l'alimentation continue.

Guide d'entretien

● Quotidiennement : Inspectez la colonne de verre et les joints pour déceler tout signe de fissures, d'éclats ou de gravure chimique. Vérifiez l'intégrité des joints PTFE et des joints sous vide.

● Hebdomadaire/mensuel : nettoyez les composants internes en verre et les parois de la colonne pour éviter l'accumulation de résidus susceptibles de réduire l'efficacité de la séparation. Utilisez des solvants appropriés ou des lavages acides doux (évitez les alcalis forts).

● Trimestriel : étalonnez les capteurs de température, les contrôleurs de débit massique et les contrôleurs de taux de reflux pour maintenir la précision des tests. Inspectez la gaine chauffante électrique pour un chauffage uniforme et une isolation adéquate.

● Post-opération : purgez toujours le système avec un gaz inerte (N2) et laissez-le refroidir à température ambiante sans chauffer avant de démonter les composants en verre pour un nettoyage et un stockage en profondeur.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Pourquoi la colonne est-elle en verre plutôt qu'en acier inoxydable ?

R : La construction en verre offre un accès visuel complet au processus de distillation interne, permettant aux chercheurs d'observer directement le comportement de contact vapeur-liquide, les points d'inondation et la répartition du liquide dans le garnissage. Cette transparence est inestimable pour le développement des processus et le dépannage, ce qui est impossible avec des colonnes métalliques opaques.

Q2 : Quels types d’emballage interne sont disponibles pour la colonne de verre ?

R : La colonne prend en charge un garnissage structuré ainsi que des éléments internes en verre spécialisés tels que des anneaux θ et un garnissage en spirale. Ceux-ci maximisent la zone de contact entre la vapeur montante et le liquide descendant, améliorant ainsi l’efficacité du transfert de masse pour une séparation précise de plusieurs composants.

Q3 : En quoi le fonctionnement continu diffère-t-il de la distillation discontinue dans cette unité ?

R : Contrairement à la distillation discontinue où une charge est traitée à la fois, la matière première est continuellement dosée dans la section centrale de la colonne. Les composants légers sont continuellement collectés sous forme de distillat à partir du condenseur supérieur, tandis que les composants lourds sont continuellement évacués du rebouilleur situé en bas. Cela permet un fonctionnement stable avec une qualité de produit constante sur des séries prolongées.

Q4 : Comment le reflux est-il géré pour maintenir l’efficacité de la séparation ?

R : Une partie de la vapeur de tête condensée est renvoyée vers la colonne sous forme de reflux. Le taux de reflux est contrôlé avec précision pour maintenir l'équilibre du transfert de masse à l'intérieur de la colonne. L'ajustement de ce rapport permet d'affiner la pureté du produit par rapport au débit en fonction de vos besoins spécifiques en matière de séparation.

Q5 : Quels types de mélanges conviennent le mieux à une colonne de distillation en verre ?

R : Les colonnes en verre sont particulièrement adaptées aux mélanges corrosifs ou de haute pureté où la contamination métallique doit être évitée, ainsi qu'aux processus nécessitant une surveillance visuelle de la dynamique interne. Ils sont largement utilisés dans la recherche pharmaceutique, le développement de produits chimiques fins et les études universitaires en ingénierie des procédés.
