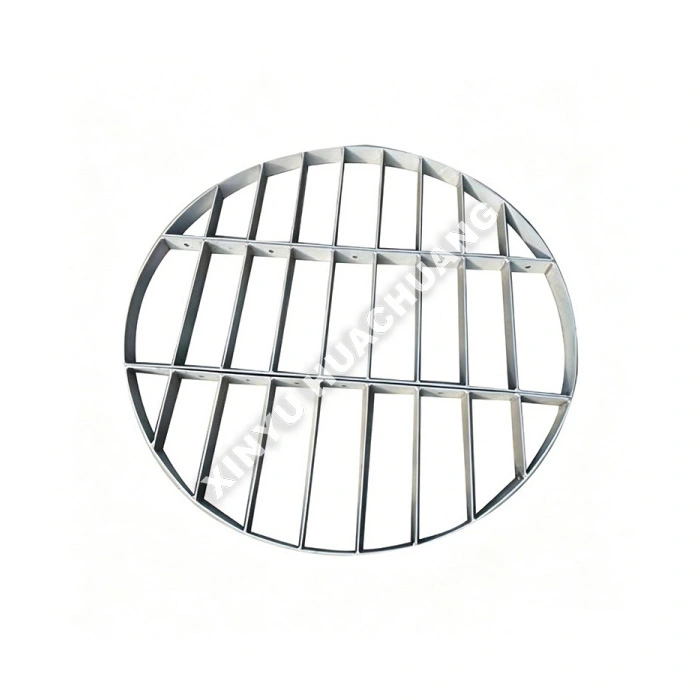

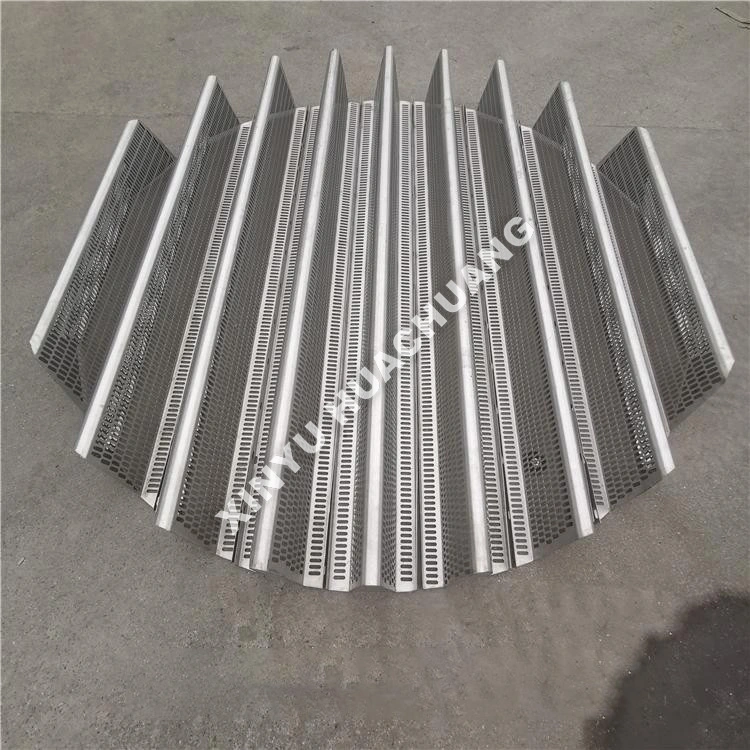

Grille de support d'emballage de tour de distillation

La grille de support de garniture de tour de distillation XINYU HUACHUANG est un composant structurel essentiel spécialement conçu pour les tours garnies de laboratoire et à échelle pilote de petit diamètre. Conçue pour supporter le poids d'un garnissage structuré ou aléatoire tout en maximisant la zone ouverte, cette grille de support de garnissage de tour de distillation assure un écoulement vapeur-liquide sans entrave et empêche l'inondation de la colonne. Sa conception robuste mais ouverte en fait la base idéale pour atteindre une efficacité de séparation élevée dans les environnements de R&D et de tests pilotes.

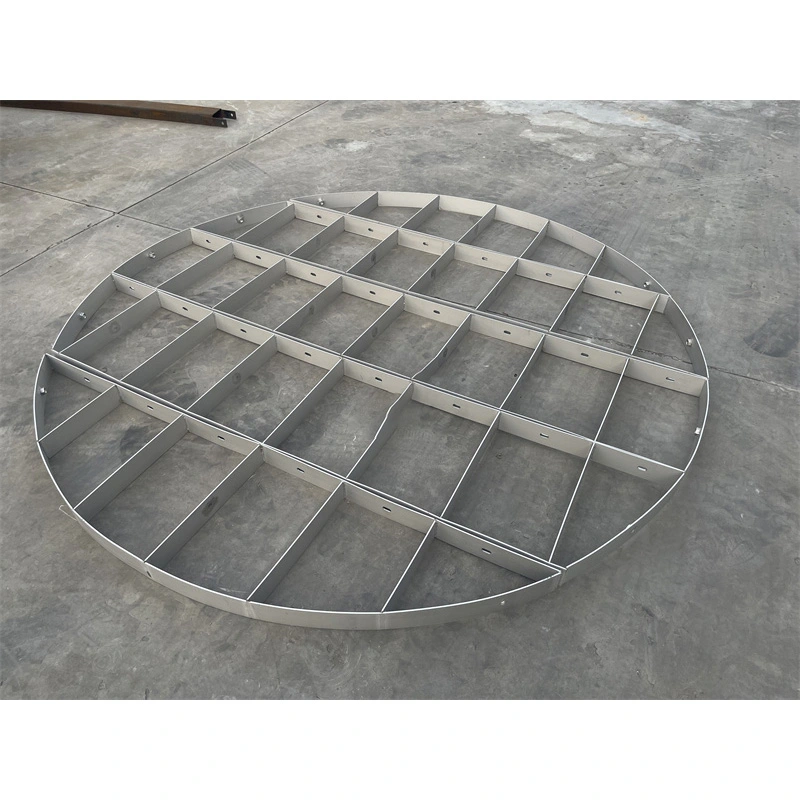

Principe de fonctionnement

La grille de support de conditionnement de la tour de distillation fonctionne en fournissant une plate-forme rigide et horizontale au bas du lit de conditionnement. Il est construit avec des barres verticales ou horizontales disposées pour créer une zone de section transversale libre élevée. Cette géométrie ouverte permet à la vapeur ascendante et au liquide descendant de passer avec une perte de charge minimale, tout en empêchant simultanément les particules de remplissage de tomber dans la section inférieure. La surface lisse de la grille permet également d'éviter l'accumulation de particules et l'encrassement à la base de la colonne.

Où brille-t-il ?

● Zone ouverte élevée et faible chute de pression : optimise la zone de section libre pour garantir un écoulement vapeur-liquide fluide, évitant ainsi les goulots d'étranglement dans les colonnes de petit diamètre.

● Haute résistance mécanique : conçu pour supporter de manière fiable le poids du lit de garniture et résister aux fluctuations de pression opérationnelle sans déformation.

● Conception antisalissure : des surfaces lisses et un espacement optimisé des barres empêchent les solides, les polymères ou les particules de s'accumuler et d'obstruer le support.

● Ajustement de précision : usiné sur mesure pour s'adapter parfaitement au diamètre intérieur des colonnes de laboratoire et de veilleuse en verre ou en métal, garantissant ainsi l'absence de contournement de liquide.

● Matériaux polyvalents : disponibles en SS304/316L, Hastelloy, PTFE et verre pour correspondre à la compatibilité chimique de votre processus spécifique.

Spécifications techniques

Où est-ce applicable ?

● Laboratoires universitaires et de R&D : études cinétiques fondamentales, visualisation du processus de séparation et tests de catalyseurs.

● Usines à l'échelle pilote : combler le fossé entre la R&D de laboratoire et la mise à l'échelle industrielle de la chimie fine et des produits pharmaceutiques.

● Huiles essentielles et extraits naturels : séparation douce et de haute pureté des terpènes et des parfums sensibles à la chaleur.

● Solvants spéciaux : récupération continue et purification ultra-élevée de solvants organiques de grande valeur.

● Alimentation et boissons : concentration d'arômes naturels et extraction de composés bioactifs.

Précautions d'utilisation

● Nivellement précis : assurez-vous que la grille de support est installée parfaitement horizontalement. Une grille inégale peut provoquer une accumulation de liquide sur un côté, entraînant une mauvaise répartition grave et une efficacité de séparation réduite.

● Compatibilité des tailles d'emballage : vérifiez que l'espacement des barres de la grille de support d'emballage de la tour de distillation est plus petit que la dimension minimale de votre emballage pour empêcher les particules de tomber à travers.

● Fixation sécurisée : dans les colonnes de petit diamètre, assurez-vous que la grille est correctement serrée ou soudée pour l'empêcher de se déplacer ou de se soulever lors d'opérations à débit de vapeur élevé ou sous vide.

● Pré-nettoyage : nettoyez toujours soigneusement la grille avant de charger l'emballage pour éliminer les huiles d'usinage, les copeaux de métal ou les débris qui pourraient contaminer votre processus.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Quel est l’objectif principal d’une grille de support de garnissage dans une colonne de distillation ?

R : La grille de support fournit une plate-forme horizontale rigide au bas du lit d'emballage pour maintenir tous les éléments d'emballage ou modules d'emballage structurés solidement en place. Sans cela, le garnissage s'effondrerait dans la section inférieure de la colonne, bloquant le flux de vapeur et détruisant complètement les performances de séparation.

Q2 : Comment la conception de la grille minimise-t-elle son impact sur les performances des colonnes ?

R : La grille est construite avec des barres verticales ou horizontales disposées pour créer une section transversale libre élevée, dépassant souvent 90 %. Cette géométrie ouverte permet à la vapeur ascendante et au liquide descendant de passer avec une perte de charge minimale, garantissant que la grille elle-même ne devienne pas un goulot d'étranglement dans le processus de transfert de masse.

Q3 : Pourquoi la conception antisalissure est-elle importante pour une grille de support ?

R : La grille de support se trouve au point le plus bas du lit de garnissage, là où les particules, les dépôts de polymères et les sels cristallisés s'accumulent naturellement. Une surface lisse et une géométrie ouverte empêchent l'accumulation de matériaux à la base de la colonne, réduisant ainsi la fréquence des arrêts pour nettoyage et maintenant une chute de pression constante tout au long de la campagne.

Q4 : Comment la grille de support est-elle dimensionnée par rapport à l'emballage au-dessus ?

R : La taille de l'ouverture de la grille est soigneusement adaptée aux dimensions de l'emballage pour empêcher tout élément d'emballage de tomber. Pour un emballage aléatoire, les ouvertures de la grille sont nettement plus petites que le plus petit élément d'emballage. Pour un emballage structuré, la grille est conçue pour correspondre à l'empreinte du module et fournir un support de niveau sur l'ensemble du lit.

Q5 : Quels matériaux de construction sont disponibles pour les grilles de support ?

R : Les grilles de support sont disponibles en SS304/316L pour les applications standard, en Hastelloy et en titane pour les environnements corrosifs, et en acier au carbone avec des revêtements protecteurs pour les installations sensibles aux coûts. Le matériau est sélectionné pour correspondre au matériau de l'enveloppe de la colonne et aux conditions du processus, garantissant ainsi une compatibilité galvanique et une longue durée de vie.
