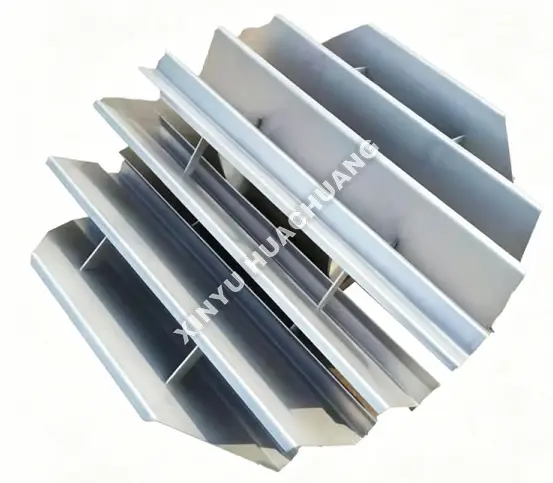

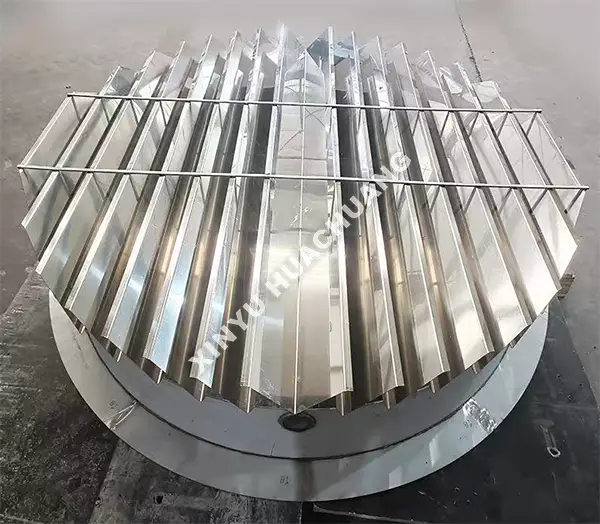

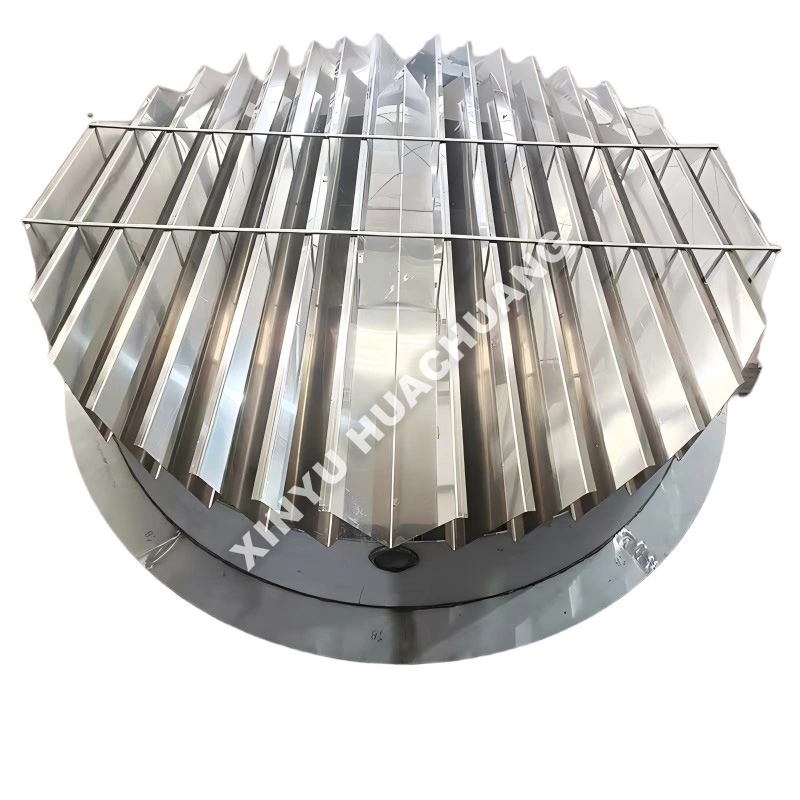

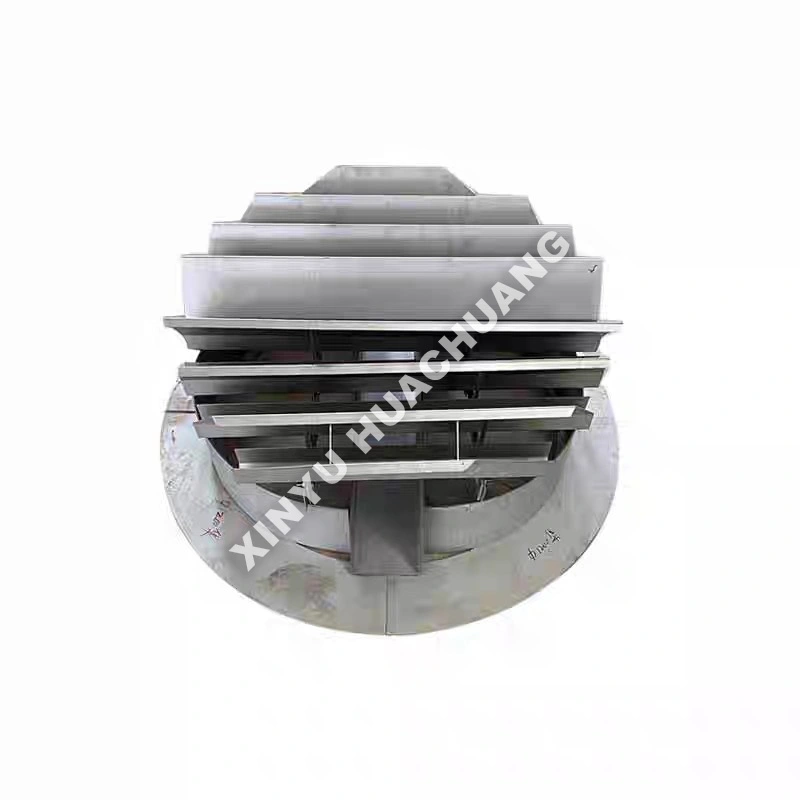

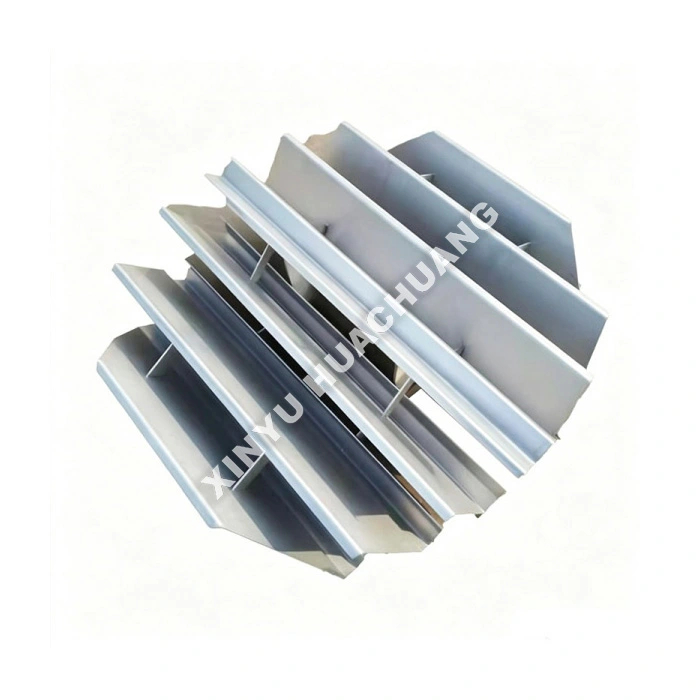

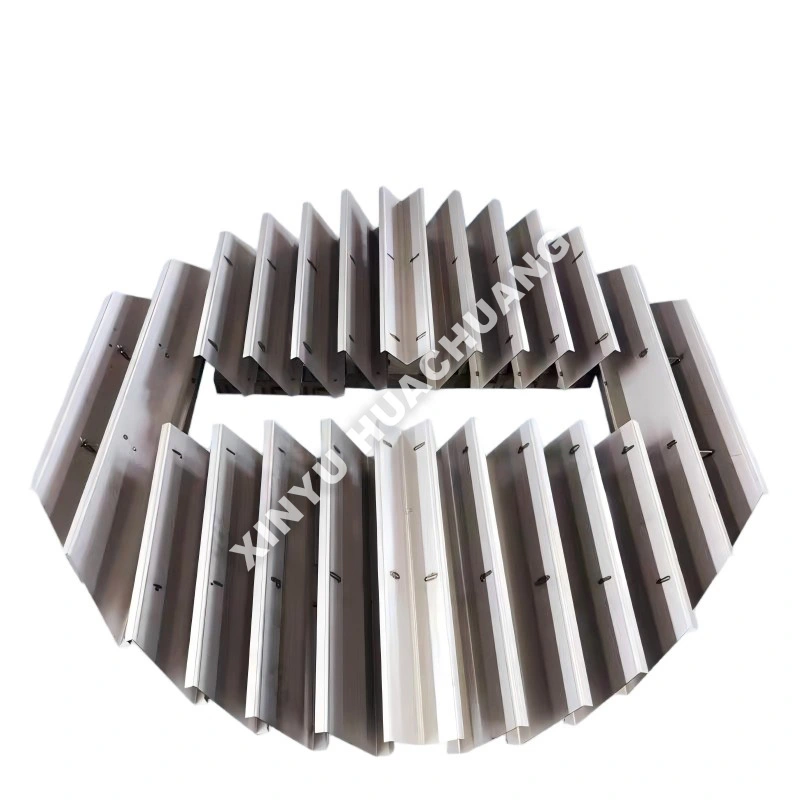

Plateau collecteur de liquide

Le plateau collecteur de liquide XINYU HUACHUANG est un composant interne critique de la tour spécialement conçu pour intercepter, collecter et redistribuer le liquide dans des colonnes remplies de petit diamètre. Conçu pour empêcher l'écoulement sur les parois et maintenir l'efficacité de la séparation, ce plateau collecteur de liquide assure un contact vapeur-liquide uniforme sur l'ensemble du lit d'emballage. Sa conception compacte et robuste le rend idéal pour les laboratoires, les tours à échelle pilote et les processus nécessitant une alimentation intermédiaire ou un tirage latéral.

Qu'est-ce qu'un bac collecteur de liquide ?

Un plateau collecteur de liquide est un bac horizontal installé entre les sections de remplissage dans les colonnes de distillation, d'absorption ou de stripping. Il capte le liquide s'écoulant dans le garnissage et le redistribue uniformément vers le lit situé en dessous. Ce plateau collecteur de liquide est essentiel pour maintenir l'efficacité de la colonne dans les grandes tours pilotes où une mauvaise distribution du liquide peut avoir un impact important sur les performances. Il sert également de plate-forme pour l'injection d'aliments intermédiaires, le retrait latéral ou les points de surveillance de la température.

Pourquoi celui-ci ?

● Collecte de liquide supérieure : la géométrie optimisée du bac avec une profondeur adéquate garantit une capture complète du liquide, même à des vitesses de vapeur élevées.

● Conception anti-écoulement mural : des bagues d'étanchéité périphériques et des déflecteurs empêchent le liquide de contourner la garniture et de s'écouler le long des parois de la colonne.

● Zone de passage de vapeur élevée : la conception de la colonne montante ouverte minimise la chute de pression tout en permettant un flux de vapeur sans restriction à travers le collecteur.

● Construction robuste : Construit avec du SS304/316L haut de gamme ou des alliages spécialisés pour résister aux contraintes thermiques et aux environnements corrosifs.

● Installation modulaire : les sections fabriquées avec précision garantissent un assemblage rapide et un nivellement parfait à l'intérieur de la tour.

Spécifications techniques

Feuille de route de sélection

● Définir les charges de liquide et de vapeur : calculez avec précision le débit de liquide et la vitesse de vapeur attendus. Ceci détermine la profondeur du bac requise, la taille de la colonne montante et la zone de passage de la vapeur du plateau collecteur de liquide.

● Évaluer le diamètre de la tour : assurez-vous que le plateau est précisément dimensionné pour le diamètre spécifique de votre laboratoire ou de votre colonne pilote afin d'éviter les fuites.

● Compatibilité des matériaux : sélectionnez la métallurgie appropriée en fonction de la température du processus et de l'agressivité chimique. La norme SS316L couvre la plupart des applications ; les environnements hautement corrosifs nécessitent de l'Hastelloy.

● Exigences fonctionnelles : déterminez si le bac nécessite des fonctionnalités supplémentaires telles que des buses à tirage latéral, des points d'alimentation intermédiaires ou des capacités de redistribution.

Processus d'inspection de la qualité

● Vérification des matériaux : inspection stricte des tôles et des matériaux de soudage entrants pour garantir la conformité métallurgique.

● Précision dimensionnelle : mesure précise de la profondeur du bac, du diamètre de la colonne montante et de la planéité globale pour garantir un ajustement et une collecte de liquide appropriés.

● Qualité du soudage : inspection visuelle complète et CND (tests non destructifs) de toutes les soudures pour garantir des performances d'étanchéité.

● Traitement de surface : vérification de la passivation ou de la qualité du revêtement pour garantir la résistance à la corrosion dans des environnements d'exploitation difficiles.

● Test d'ajustement : vérification avant assemblage des sections modulaires pour confirmer le bon alignement et l'étanchéité avant expédition.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Quelle est la fonction principale d’un plateau collecteur de liquide dans une colonne remplie ?

R : Un plateau collecteur de liquide capture le liquide s'écoulant de la section d'emballage située au-dessus et le redistribue uniformément vers le lit d'emballage situé en dessous. Sans ce plateau, la mauvaise répartition du liquide s'accumule sur plusieurs sections d'emballage, dégradant progressivement l'efficacité de la séparation. Le plateau collecteur « réinitialise » essentiellement la distribution de liquide à chaque limite de garnissage.

Q2 : Pourquoi un bac collecteur de liquide est-il essentiel dans les grandes tours pilotes ?

R : Dans les tours hautes comportant plusieurs sections de garnissage, le liquide a tendance à dériver vers la paroi de la colonne à mesure qu'il descend, créant une mauvaise répartition de plus en plus grave à chaque section successive. Sans plateaux collecteurs entre les sections, cet effet cumulatif peut rendre les sections de garnissage inférieures presque inefficaces, gaspillant ainsi un catalyseur ou un matériau de garnissage coûteux.

Q3 : Outre la redistribution, quelles autres fonctions le bac collecteur remplit-il ?

R : Le plateau collecteur sert également de plate-forme pour l'injection d'aliments intermédiaires, le retrait latéral des produits intermédiaires et l'installation de points de surveillance de la température. Ces fonctions supplémentaires en font un outil polyvalent de gestion de processus, et pas seulement un dispositif de redistribution de liquides.

Q4 : Comment le bac collecteur est-il conçu pour minimiser la chute de pression ?

R : Le plateau est conçu avec une section transversale libre élevée, dépassant souvent 85 %, pour permettre à la vapeur ascendante de passer à travers avec une résistance minimale. Les zones de collecte de liquide sont stratégiquement positionnées pour capturer le liquide descendant sans obstruer le chemin d'écoulement de la vapeur, conservant ainsi les avantages de faible perte de charge du fonctionnement en colonne à garnissage.

Q5 : Quels matériaux sont couramment utilisés pour les plateaux collecteurs de liquides ?

R : Les plateaux collecteurs sont généralement fabriqués en SS304/316L pour les applications standard, en Hastelloy ou en titane pour les environnements hautement corrosifs, et en acier revêtu de PTFE pour les applications de chimie du fluor. La sélection des matériaux correspond aux fluides de traitement et aux conditions de fonctionnement pour garantir une longue durée de vie.
