Unité pilote de réaction aux gaz de combustion

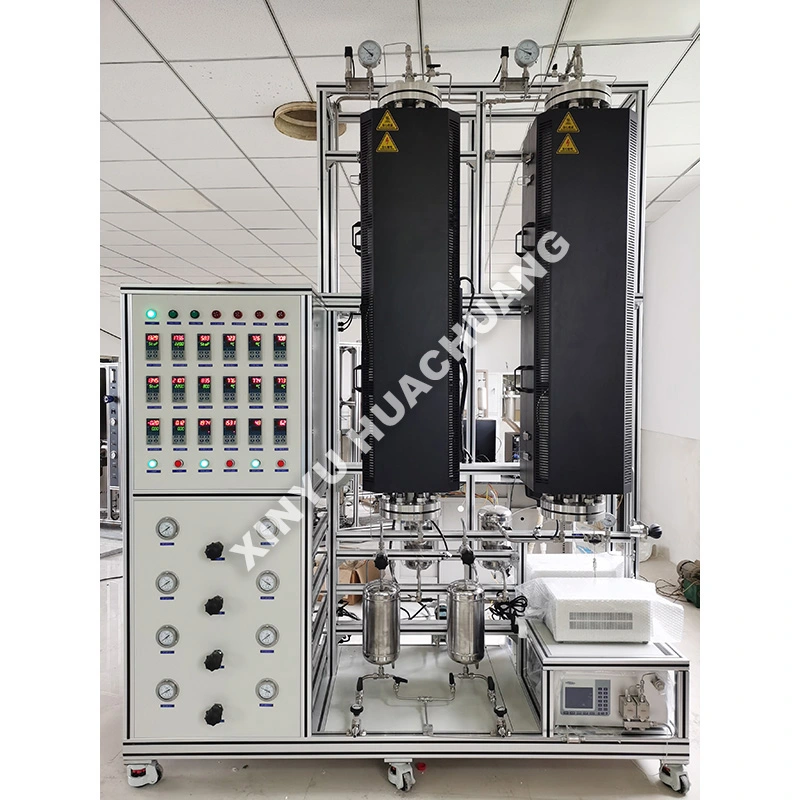

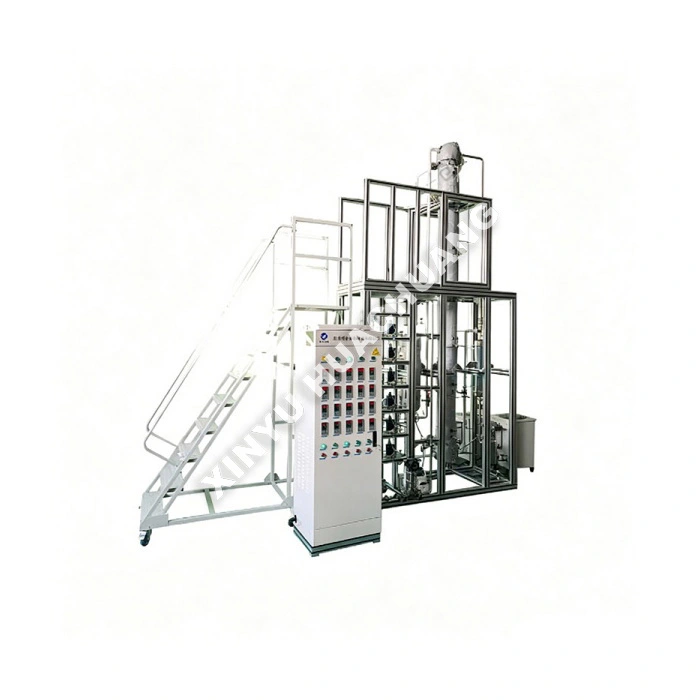

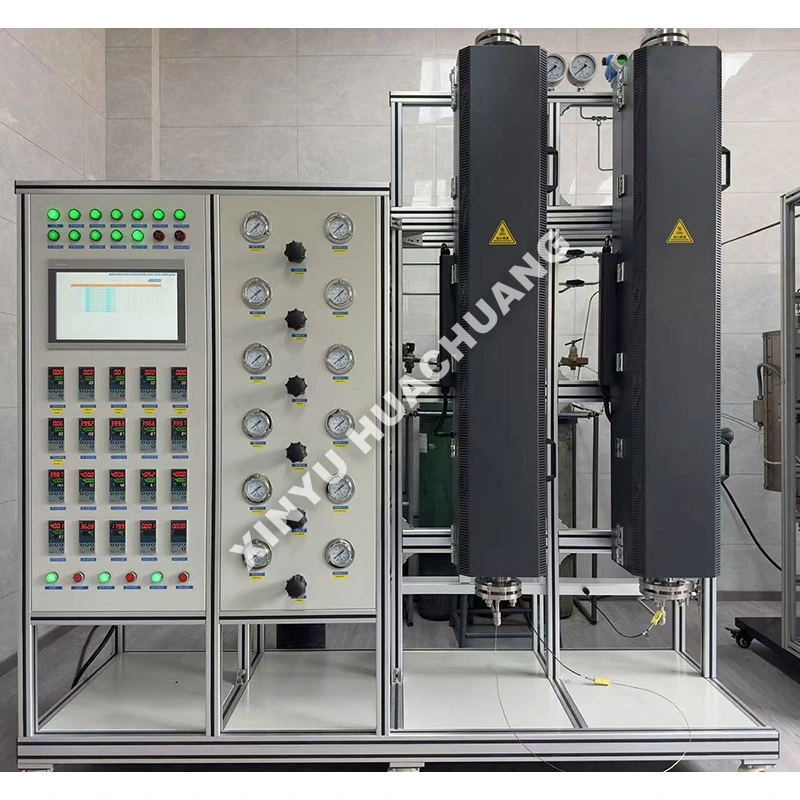

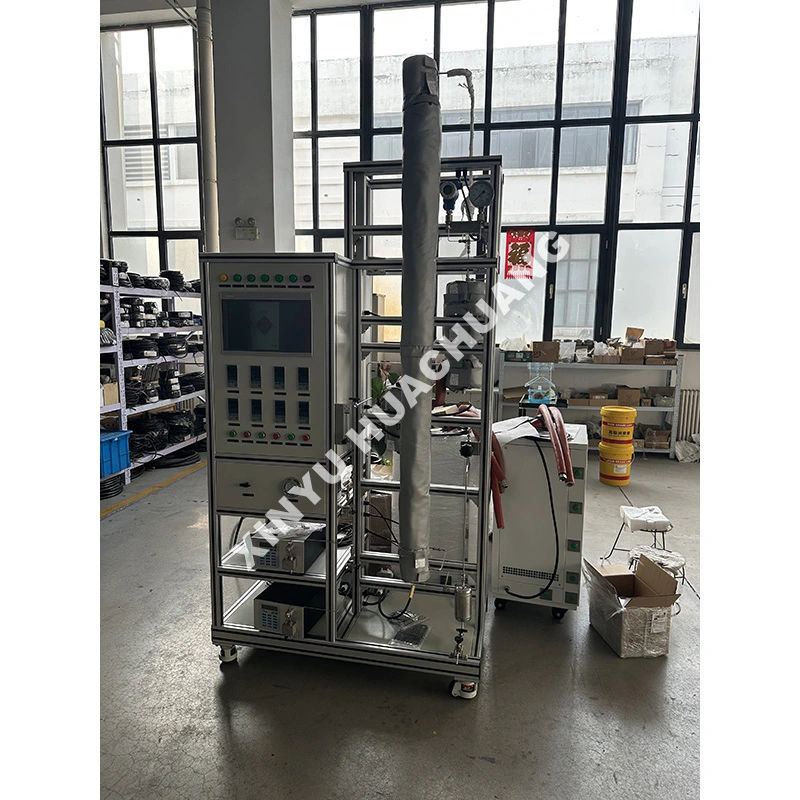

L'unité pilote de réaction aux gaz de combustion XINYU HUACHUANG est un système de test à flux continu hautement automatisé, spécialement conçu pour simuler des environnements d'échappement industriels réels. Conçue pour évaluer les performances des technologies d'élimination DeNOx, DeSOx et COV, cette unité contrôle avec précision les compositions de gaz complexes, les profils de température et les vitesses spatiales. Équipée d'une automatisation PLC intelligente et de verrouillages de sécurité à plusieurs niveaux, l'unité pilote de réaction aux gaz de combustion garantit un fonctionnement à long terme sûr et sans surveillance tout en fournissant des données hautement reproductibles pour le criblage du catalyseur et l'optimisation des processus environnementaux.

Qu'est-ce qu'une unité pilote de réaction aux gaz de combustion ?

Une unité pilote de réaction aux gaz de combustion est un appareil d'essai chimique spécialisé qui génère et traite des gaz d'échappement industriels simulés pour évaluer l'efficacité des dispositifs de contrôle de la pollution atmosphérique. En mélangeant avec précision des gaz tels que NOx, SO2, O2, CO2 et N2, et en contrôlant la dynamique thermique et de flux, l'unité reproduit les conditions réelles des gaz de combustion de la chaudière ou du four. Il constitue une plate-forme essentielle pour tester les catalyseurs de réduction catalytique sélective (SCR), les adsorbants et les systèmes d'oxydation, fournissant des données critiques sur les taux de conversion, les fuites d'ammoniac et l'empoisonnement des catalyseurs avant une mise en œuvre industrielle à grande échelle.

Spécifications techniques

Principales fonctionnalités

● Simulation réaliste des gaz de combustion : les MFC de haute précision garantissent un mélange précis et stable de plusieurs composants gazeux, reproduisant parfaitement la chimie complexe des gaz d'échappement industriels.

● Profilage précis de la température : le chauffage PID multizone garantit une répartition uniforme de la température sur le lit catalytique, ce qui est essentiel pour évaluer les réactions DeNOx sensibles à la température.

● Automatisation intelligente des API : le système de contrôle centralisé permet un fonctionnement à long terme sans surveillance, un enregistrement automatisé des données, une génération de courbes historiques et une surveillance des performances en temps réel.

● Conception de sécurité complète : construit avec des détecteurs de fuite de gaz toxiques, des alarmes de surchauffe et des vannes d'arrêt d'urgence automatiques pour protéger le personnel et l'équipement pendant les tests de gaz dangereux.

● Modulaire et personnalisable : intégration flexible de préchauffeurs, d'humidificateurs, de séparateurs cycloniques et d'analyseurs en ligne pour répondre aux exigences spécifiques des tests environnementaux.

Précautions d'utilisation

● Sécurité contre les gaz toxiques : utilisez toujours l'appareil dans un endroit bien ventilé ou une hotte. Assurez-vous que toutes les bouteilles de gaz toxiques (NO, SO2, Nh2) sont solidement fixées et testées contre les fuites avant utilisation.

● Purge inerte : purgez toujours le réacteur et les conduites de gaz avec un gaz inerte (N2) avant de chauffer et avant d'introduire des gaz réactifs pour éviter une oxydation indésirable ou des mélanges explosifs.

● Prévention de la condensation : lors des tests avec de la vapeur d'eau ou du SO2, assurez-vous que toutes les lignes d'échantillonnage et tuyaux d'échappement en aval sont correctement chauffés/isolés pour éviter la condensation acide et une corrosion grave.

● Arrêt sécurisé : après l'expérience, arrêtez d'abord les alimentations en gaz réactifs, puis continuez à faire circuler du N2 tout en refroidissant le réacteur à température ambiante avant d'arrêter le système.

Erreurs courantes et méthodes correctes

● Erreur : chauffer le système sans établir le débit de gaz. Méthode correcte : établissez toujours un flux de gaz inerte stable avant d'allumer le chauffage pour garantir un transfert de chaleur uniforme et protéger les thermocouples et les composants internes du réacteur.

● Erreur : ignorer le point de rosée des gaz d'échappement. Méthode correcte : calculez le point de rosée acide lorsque du SO2 et du H2O sont présents et maintenez toutes les conduites de transfert en aval à au moins 20 ℃ au-dessus de ce point pour éviter les blocages et les dommages à l'équipement.

● Erreur : ne pas calibrer régulièrement les analyseurs de gaz. Méthode correcte : effectuez un étalonnage du zéro et de l'échelle sur les analyseurs de gaz en ligne (CLD, FTIR) avant chaque lot de tests pour garantir l'exactitude de la conversion des NOx et des calculs de glissement d'ammoniac.

● Erreur : ouvrir le système alors qu'il est sous pression ou contenant des gaz toxiques. Méthode correcte : vérifiez toujours que le système a été purgé avec du N2, que la pression est revenue aux niveaux atmosphériques et que la température est inférieure à 50 ℃ avant de desserrer les raccords.

Expédition et emballage

● Emballage professionnel : l'unité pilote de réaction aux gaz de combustion est solidement emballée dans des caisses en bois conformes aux normes d'exportation sans fumigation. Tous les instruments sensibles (MFC, panneaux PLC, analyseurs de gaz) sont enveloppés dans une mousse antichoc et un film résistant à l'humidité.

● Fixation des composants : les pipelines internes, les réacteurs et les armoires à gaz sont fermement fixés avec des supports en acier pour éviter tout dommage pendant le fret maritime ou aérien.

● Documentation : un manuel d'utilisation complet en anglais, des schémas électriques, des diagrammes P&ID et une liste de colisage détaillée sont inclus dans une pochette étanche pour documents attachée à la caisse.

● Logistique mondiale : nous acceptons les conditions EXW, FOB, CIF et DDP, fournissant des services de livraison porte-à-porte aux laboratoires et aux installations d'essais industriels du monde entier.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Pourquoi utiliser des gaz de combustion simulés au lieu de gaz d'échappement réels pour les tests ?

R : L'unité mélange avec précision les NOx, SO2, O2, CO2 et N2 et contrôle la dynamique thermique et de débit pour reproduire les conditions réelles de la chaudière ou du four. Le gaz simulé fournit des compositions stables et reproductibles que les véritables gaz d'échappement ne peuvent tout simplement pas garantir.

Q2 : Quels dispositifs de contrôle de la pollution de l’air peuvent être évalués sur cette plateforme ?

R : Il constitue une plate-forme essentielle pour tester les catalyseurs de réduction catalytique sélective (SCR), les adsorbants et les systèmes d'oxydation utilisés dans le traitement des gaz d'échappement industriels.

Q3 : Quelles données critiques l’unité fournit-elle avant une mise en œuvre à grande échelle ?

R : L'unité fournit des données clés sur les taux de conversion, les fuites d'ammoniac et l'empoisonnement des catalyseurs, aidant ainsi les ingénieurs à évaluer les performances et les risques avant le déploiement industriel.

Q4 : La composition du gaz peut-elle être ajustée pour correspondre à différentes chaudières ou fours ?

R : Oui. Le système de mélange précis permet d'ajuster les proportions de NOx, SO2, O2, CO2 et N2, ainsi que la dynamique de température et de débit contrôlée, pour reproduire les caractéristiques d'échappement de différentes sources.

Q5 : Comment cette unité contribue-t-elle à réduire le risque d’échec des essais sur le terrain ?

R : En identifiant d'abord les problèmes tels qu'un empoisonnement du catalyseur, un glissement élevé d'ammoniac ou une conversion insuffisante en laboratoire, l'unité vous aide à éviter de déployer des dispositifs sous-performants dans des systèmes industriels à grande échelle.
