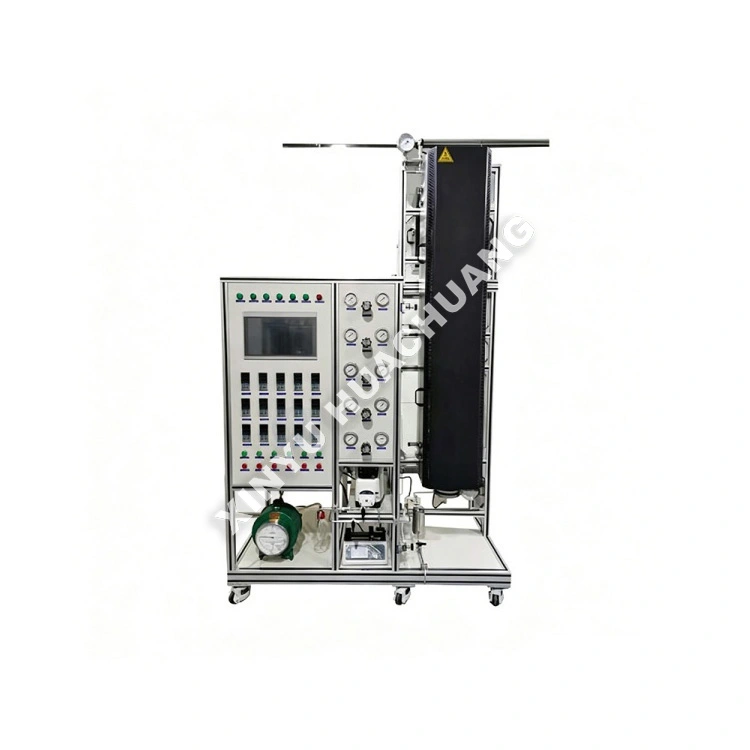

Unité pilote d'évaluation des réactions SNCR

L'unité pilote d'évaluation de réaction XINYU HUACHUANG SNCR est un système de test avancé et hautement automatisé spécialement conçu pour évaluer et optimiser les processus de réduction sélective non catalytique. Conçue pour simuler des environnements de gaz de combustion industriels réels, cette unité contrôle avec précision la fenêtre de température critique, les taux d'injection des réactifs et la dynamique du flux de gaz. Équipée d'une automatisation PLC intelligente et de verrouillages de sécurité avancés, l'unité pilote d'évaluation de réaction SNCR garantit un fonctionnement sûr et continu tout en fournissant des données hautement reproductibles pour l'efficacité de la conversion des NOx et l'analyse des fuites d'ammoniac. Il s'agit de la plateforme idéale pour optimiser les stratégies de contrôle des émissions et minimiser la consommation de réactifs dans les secteurs de la production d'électricité et du chauffage industriel.

Principe de fonctionnement

L'unité fonctionne en simulant la réduction non catalytique des oxydes d'azote (NOx) dans une zone spécifique à haute température. Des gaz de combustion simulés contenant des NOx et de l'oxygène sont générés et préchauffés jusqu'à la fenêtre de température idéale de 850 ℃ à 1 100 ℃. Une pompe doseuse précise injecte un agent réducteur (solution d'ammoniaque ou d'urée) directement dans cette zone réactionnelle à haute température. Le réactif se décompose rapidement thermiquement en Nh2, qui réagit ensuite avec les NOx pour former de l'azote (N2) et de l'eau (H2O) inoffensifs. L'ensemble du processus est méticuleusement géré par l'unité pilote d'évaluation de réaction SNCR pour maintenir le profil de température exact et le rapport réactif/NOx, tandis qu'un système d'analyse de gaz en ligne surveille en permanence la composition des gaz d'entrée et de sortie pour calculer en temps réel l'efficacité du deNOx et les taux de glissement de l'ammoniac.

Quels sont les avantages distinctifs ?

● Contrôle précis de la fenêtre de température : le chauffage PID multizone avancé garantit que le réacteur maintient la fenêtre critique de 850 ℃ à 1 100 ℃ avec une précision de ± 1 ℃, ce qui est le facteur le plus vital pour l'efficacité du SNCR.

● Dosage précis des réactifs : les systèmes d'injection de liquide de haute précision garantissent un contrôle exact du rapport stœchiométrique ammoniac/urée/NOx, évitant ainsi le gaspillage excessif de réactifs et le glissement d'ammoniac.

● Automatisation intelligente des API : le système de contrôle centralisé permet un fonctionnement à long terme sans surveillance, un enregistrement automatisé des données, une génération de courbes historiques et une surveillance des performances en temps réel.

● Évaluation complète des performances : capable de tester des mesures critiques, notamment l'efficacité de conversion des NOx, la fuite d'ammoniac et l'impact des différents temps de séjour des gaz.

● Conception robuste et sûre : construit avec des matériaux résistants à la corrosion et à haute température et des verrouillages de sécurité à plusieurs niveaux (protection contre la surchauffe, la surpression et les fuites de gaz) pour garantir un fonctionnement sûr pendant les tests à haute température.

Spécifications techniques

Où cela s’applique-t-il ?

● Production d'électricité : évaluation des performances et optimisation des systèmes SNCR pour les centrales électriques au charbon, au gaz et à la biomasse.

● Chaudières et fours industriels : tests de processus DeNOx pour les fours à ciment, les aciéries, les fours à verre et les incinérateurs de déchets.

● Optimisation des réactifs : étudier les effets de différents agents réducteurs (ammoniaque, solutions d'urée) et des stratégies d'injection sur la réduction des NOx.

● R&D environnementale : recherche cinétique fondamentale sur les réactions de réduction non catalytiques et les technologies de contrôle des émissions sans catalyseur.

● Tests de conformité réglementaire : vérifier que les stratégies de contrôle des émissions respectent des réglementations environnementales strictes avant leur mise en œuvre à grande échelle.

Précautions d'utilisation

● Gestion des fenêtres de température : assurez-vous toujours que le réacteur atteint et se stabilise dans la plage de 850 ℃ à 1 100 ℃ avant d'injecter l'agent réducteur. L'injection en dessous de cette fenêtre provoque un glissement d'ammoniac ; l'injection ci-dessus provoque l'oxydation de l'ammoniac en NOx.

● Sécurité des gaz et ventilation : NOx et Nh2 sont des gaz toxiques. Faites toujours fonctionner l'appareil dans un endroit bien ventilé ou sous une hotte et assurez-vous que les détecteurs de fuite de gaz sont fonctionnels.

● Purge inerte : purgez toujours le réacteur avec un gaz inerte (N2) avant de le chauffer et avant d'introduire des gaz réactifs pour éviter une oxydation indésirable ou des mélanges explosifs.

● Prévention de la condensation : assurez-vous que toutes les lignes d'échantillonnage et tuyaux d'échappement en aval sont correctement chauffés ou isolés pour éviter la condensation de l'eau et la corrosion.

Guide d'entretien

● Quotidiennement : vérifiez la pression des bouteilles de gaz, vérifiez les niveaux de réactif liquide et inspectez le système de traitement des gaz d'échappement (par exemple, les épurateurs) pour garantir une évacuation sûre des émissions.

● Hebdomadaire/mensuel : Nettoyez ou remplacez les buses d'injection de liquide pour éviter le colmatage dû à la cristallisation de l'urée. Inspectez les joints et les tubes du réacteur pour déceler tout signe de dégradation ou de fuite à haute température.

● Trimestriel : étalonnez les contrôleurs de débit massique, les pompes doseuses de liquides et les capteurs de température pour maintenir la précision des tests. Vérifiez le serrage des connexions électriques dans l'armoire de l'automate.

● Post-opération : purgez toujours le système avec du gaz inerte et laissez-le refroidir naturellement avec le gaz circulant avant de l'arrêter pour protéger les composants internes du réacteur.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Quelle fenêtre de température l’unité pilote d’évaluation de réaction SNCR simule-t-elle ?

R : L'unité reproduit l'environnement de réduction non catalytique dans la fenêtre de température idéale de 850°C à 1 100°C. Des gaz de combustion simulés contenant des NOx et de l'oxygène sont générés et préchauffés à cette plage avant l'injection du réactif.

Q2 : Quels agents réducteurs peuvent être injectés dans la zone de réaction ?

R : Une pompe doseuse précise injecte une solution d’ammoniac ou d’urée directement dans la zone à haute température. Le réactif se décompose rapidement thermiquement en Nh2, qui réagit ensuite avec les NOx pour former de l'azote (N2) et de l'eau (H2O) inoffensifs.

Q3 : Comment l'unité calcule-t-elle l'efficacité deNOx en temps réel ?

R : Un système d’analyse de gaz en ligne surveille en permanence la composition du gaz d’entrée et de sortie. Sur la base de ces mesures, l'unité calcule en temps réel l'efficacité du deNOx et les taux de glissement de l'ammoniac.

Q4 : Pourquoi la surveillance des rejets d'ammoniac est-elle importante dans la recherche SNCR ?

R : L'ammoniac n'ayant pas réagi s'échappant avec les gaz de combustion signifie un gaspillage de réactif et une pollution secondaire. En suivant les fuites d'ammoniac tout en contrôlant le rapport réactif/NOx, l'unité vous aide à trouver la stratégie d'injection optimale.

Q5 : Quels paramètres clés le système contrôle-t-il lors d’une évaluation ?

R : L'unité gère méticuleusement le profil de température exact et le rapport réactif/NOx tout au long du test, garantissant ainsi que chaque évaluation SNCR est précise et reproductible.
