Unité de distillation sous pression à basse température pour gaz

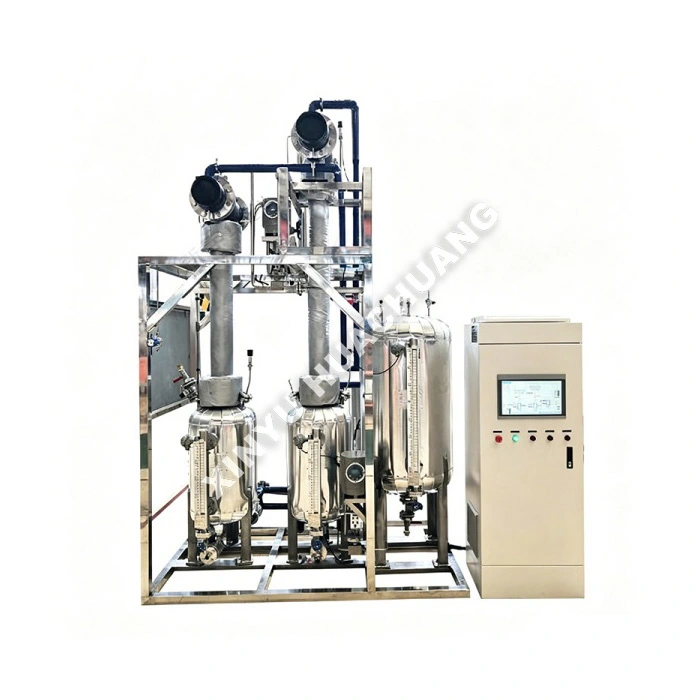

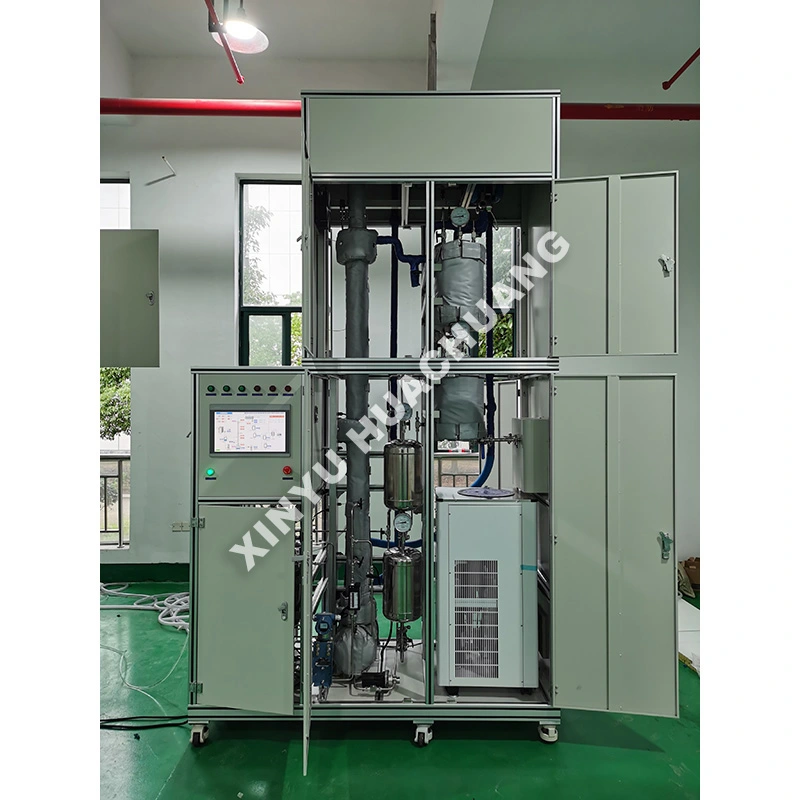

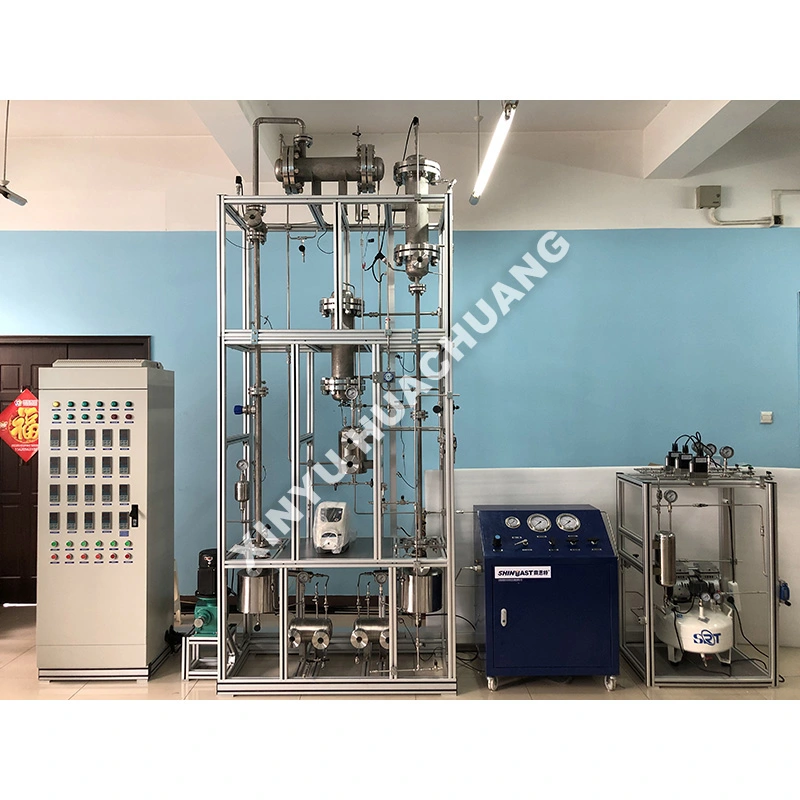

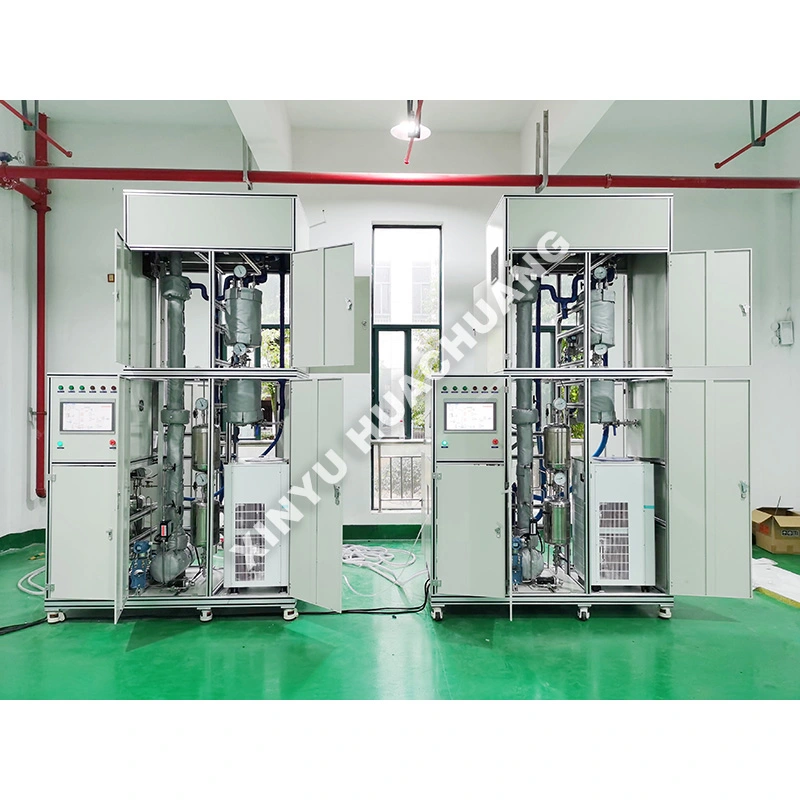

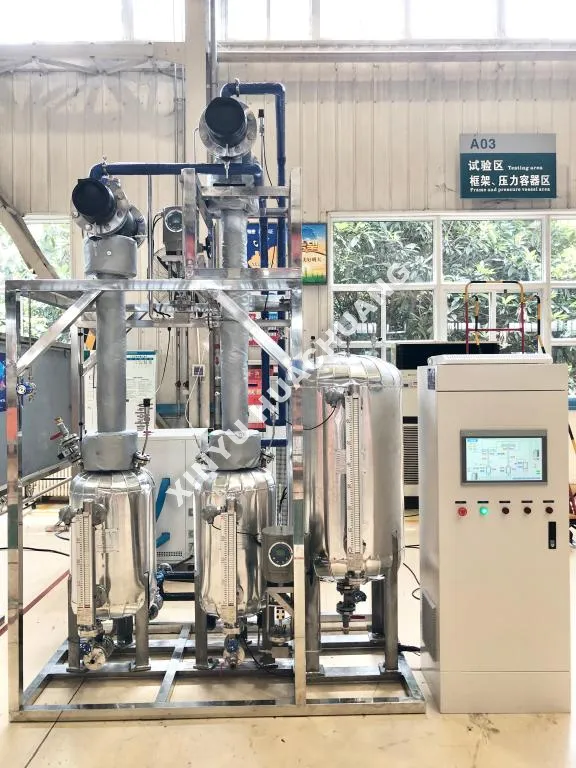

L'unité de distillation sous pression à basse température de gaz XINYU HUACHUANG est un système de séparation avancé tout-en-un spécialement conçu pour la purification de haute précision de mélanges gazeux complexes. Conçue pour tirer parti des différences de points d'ébullition et de volatilités relatives de divers composants, cette unité de distillation sous pression à basse température de gaz fonctionne dans des conditions de basse température et de haute pression pour obtenir un transfert de masse vapeur-liquide à plusieurs étages supérieur. L'ensemble du système est construit sur un châssis robuste en acier inoxydable, intégrant la colonne de distillation, les condenseurs, les rebouilleurs, les unités de réfrigération, les compresseurs et un système de contrôle PLC intelligent. Cette conception compacte et modulaire garantit une installation facile, un déplacement fluide et des performances fiables pour les applications industrielles et de recherche exigeantes.

Principe de fonctionnement

L'unité de distillation sous pression à basse température de gaz fonctionne selon les principes fondamentaux de la distillation fractionnée cryogénique. Le mélange gazeux à plusieurs composants est comprimé et pré-refroidi avant d'entrer dans la colonne de distillation. À l’intérieur de la colonne, l’environnement basse température et haute pression facilite le contact vapeur-liquide continu sur plusieurs plateaux théoriques ou couches de garnissage. Les composants ayant des points d'ébullition plus élevés se condensent en liquide et s'écoulent vers le bas, tandis que les composants plus légers avec des points d'ébullition plus bas se vaporisent et montent vers le haut. Ce transfert de masse précis en plusieurs étapes sépare efficacement le gaz cible des impuretés. Le cycle de réfrigération intégré fournit la capacité de refroidissement nécessaire, tandis que le rebouilleur fournit la chaleur nécessaire à la vaporisation, le tout coordonné de manière transparente par le système de contrôle PLC.

Quels sont les avantages distinctifs ?

● Conception modulaire montée sur châssis : tous les composants principaux sont intégrés sur une base en acier inoxydable, ce qui se traduit par un encombrement très compact, une installation simplifiée sur site et la flexibilité nécessaire au déplacement global.

● Séparation de haute précision : fonctionne dans des conditions optimisées de basse température et de haute pression pour maximiser la volatilité relative, garantissant ainsi une récupération de haute pureté des gaz cibles.

● Automatisation PLC intelligente : comporte un système de contrôle entièrement automatisé qui régule avec précision la température, la pression et les débits, réduisant considérablement les interventions manuelles et garantissant un fonctionnement stable à long terme.

● Construction robuste : Fabriqué en acier inoxydable de première qualité pour résister à la corrosion et aux températures cryogéniques, garantissant la longévité de l'équipement et la pureté du produit.

● Solution clé en main : intègre les compresseurs, la réfrigération, les échangeurs de chaleur et les vannes dans une seule unité, éliminant ainsi le besoin d'une tuyauterie complexe sur site et réduisant les délais de réalisation des projets.

Spécifications techniques

Où cela s’applique-t-il ?

● Gaz spéciaux électroniques : purification de haute pureté des gaz de qualité électronique pour la fabrication de semi-conducteurs.

● Récupération et régénération des réfrigérants : séparation et recyclage efficaces des réfrigérants mélangés pour le respect de l'environnement.

● Séparation des hydrocarbures légers : fractionnement précis des hydrocarbures C2-C4 dans le traitement pétrochimique.

● Récupération des ressources en gaz résiduaires industriels : valorisation des flux d'échappement industriels en extrayant des composants chimiques précieux.

Précautions d'utilisation

● Purge avant le démarrage : effectuez toujours une purge complète à l'azote avant d'introduire le gaz d'alimentation pour éliminer l'oxygène et l'humidité, évitant ainsi les blocages de glace ou les risques pour la sécurité.

● Équilibre thermique : permettez au système de réfrigération d'atteindre la ligne de base de basse température cible avant d'introduire le gaz d'alimentation afin d'éviter un choc thermique aux composants internes de la colonne.

● Surveillance de la pression : surveillez en permanence les sections haute pression et assurez-vous que les soupapes de sécurité sont calibrées et dégagées.

● Qualité du gaz d'alimentation : assurez-vous que le gaz d'alimentation est pré-filtré pour éliminer les particules et les gouttelettes de liquide qui pourraient encrasser le garnissage ou les plateaux de distillation.

Guide d'entretien

● Quotidiennement : Inspectez l'interface API pour déceler toute alarme anormale, vérifiez les voyants pour les niveaux de liquide appropriés et vérifiez qu'il n'y a pas de fuites visibles de gaz ou de réfrigérant.

● Hebdomadaire/mensuel : vérifiez le niveau d'huile lubrifiante et l'état du compresseur de circulation. Inspectez les serpentins du condenseur de l'unité de réfrigération pour déceler toute accumulation de poussière et nettoyez-les si nécessaire.

● Trimestriel : étalonnez les transmetteurs de pression et de température critiques pour garantir que l'API reçoit des données précises. Inspectez les soupapes de sûreté et effectuez un test d’actionnement manuel.

● Annuellement : planifiez un arrêt complet pour inspecter l'état interne de la colonne de distillation, nettoyer les surfaces d'échange thermique du rebouilleur et du condenseur et vérifier l'intégrité de toutes les vannes et joints cryogéniques.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Comment l’unité de distillation sous pression à basse température de gaz réalise-t-elle la séparation des gaz au niveau fondamental ?

R : L’unité fonctionne par distillation fractionnée cryogénique. Le mélange gazeux à plusieurs composants est d'abord comprimé et pré-refroidi, puis entre dans la colonne de distillation où un environnement basse température et haute pression permet un contact vapeur-liquide continu. Les composants ayant des points d'ébullition plus élevés se condensent en liquide et s'écoulent vers le bas, tandis que les composants plus légers se vaporisent et montent vers le haut, obtenant ainsi une séparation précise grâce à un transfert de masse en plusieurs étapes.

Q2 : Pourquoi le mélange gazeux est-il comprimé et pré-refroidi avant d'entrer dans la colonne de distillation ?

R : La compression augmente la pression du gaz, ce qui modifie l'équilibre vapeur-liquide et augmente la température de liquéfaction de chaque composant. Le pré-refroidissement rapproche ensuite le mélange de son point de rosée avant son entrée dans la colonne. Ensemble, ces étapes réduisent la charge de réfrigération à l’intérieur de la colonne et améliorent l’efficacité globale de la séparation.

Q3 : Quel rôle le cycle de réfrigération intégré joue-t-il dans le processus de distillation ?

R : Le cycle de réfrigération intégré fournit la capacité de refroidissement nécessaire pour maintenir l'environnement à basse température à l'intérieur de la colonne. Sans ce refroidissement continu, le liquide condensé se revaporiserait et le processus de transfert de masse s'interromprait. Le cycle de réfrigération fonctionne en tandem avec le rebouilleur pour maintenir le gradient thermique précis requis pour une séparation efficace.

Q4 : Comment le rebouilleur contribue-t-il au processus de séparation ?

R : Le rebouilleur fournit la chaleur nécessaire à la vaporisation au fond de la colonne de distillation. En revaporisant partiellement le liquide s'écoulant vers le bas, il génère le flux de vapeur ascendant qui entraîne le transfert de masse à contre-courant à travers les plaques théoriques ou les couches de garnissage. C’est cet échange vapeur-liquide continu qui enrichit progressivement chaque composant dans sa zone respective.
