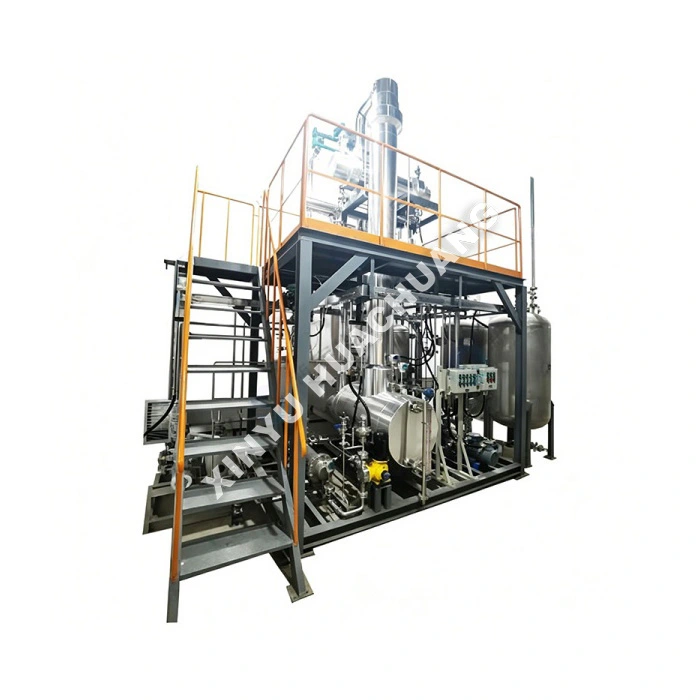

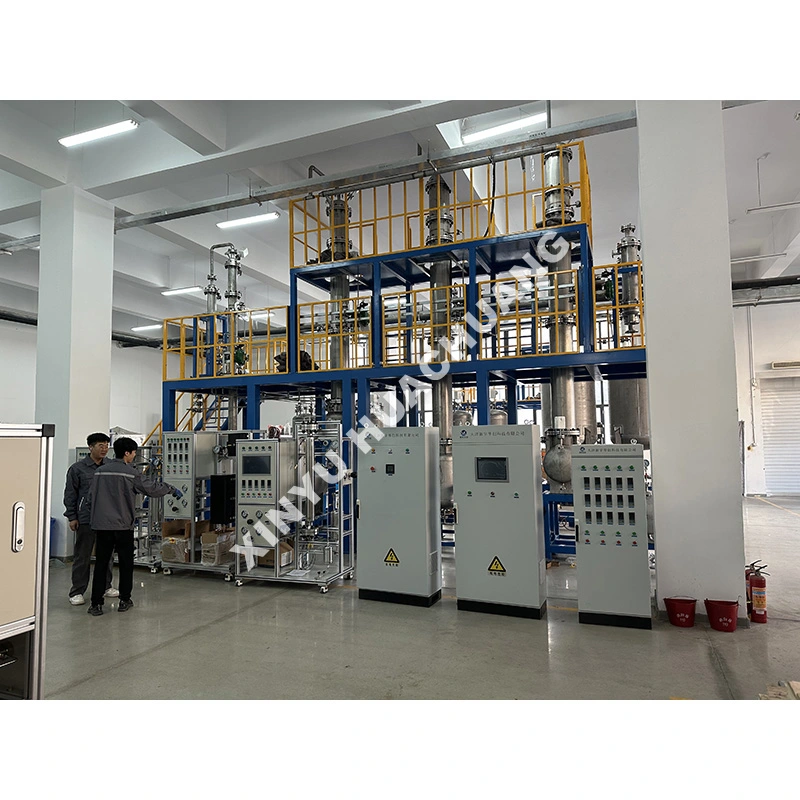

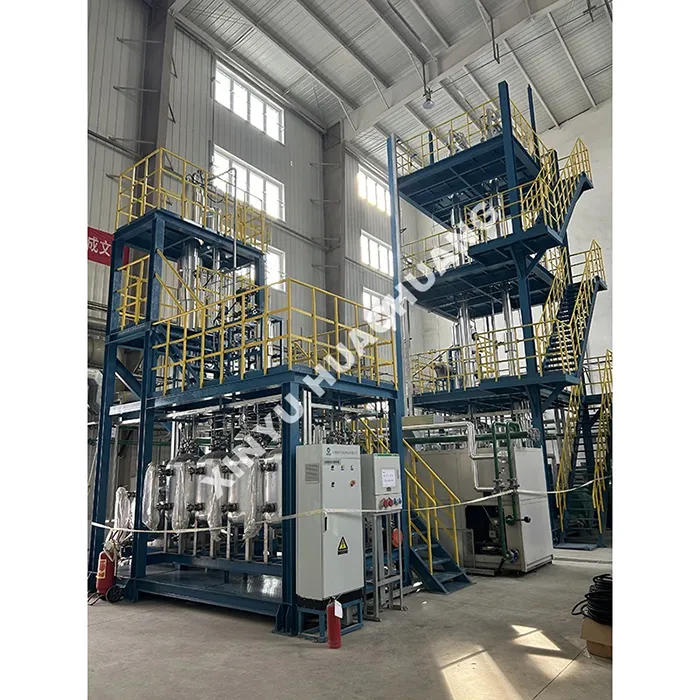

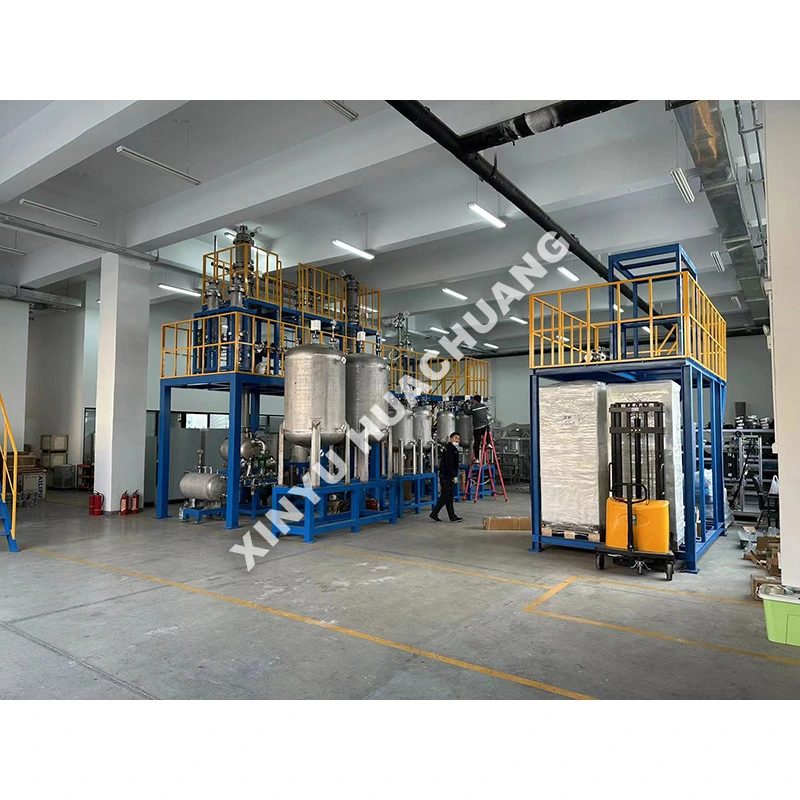

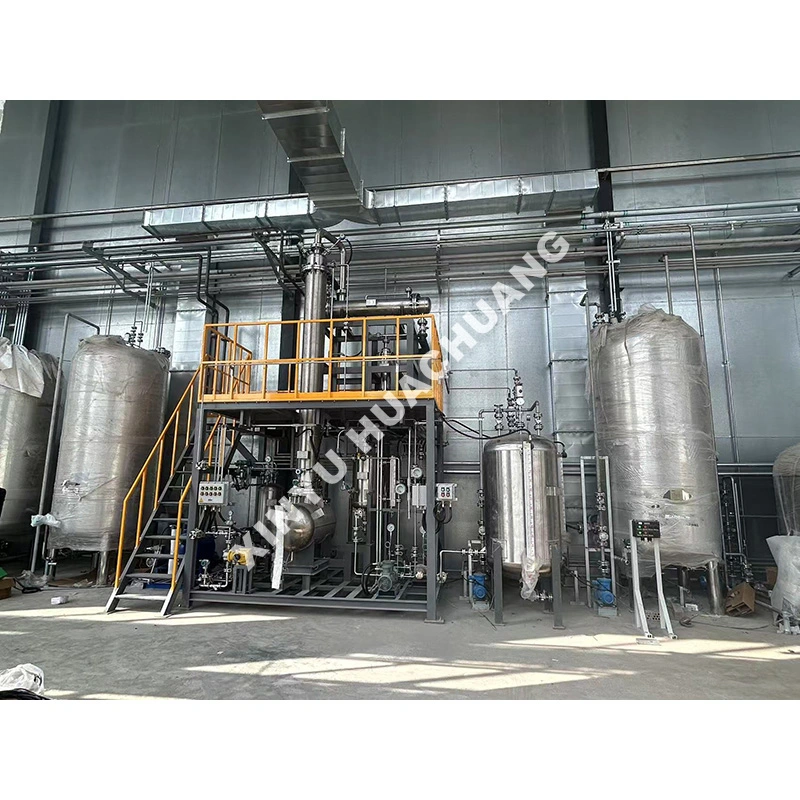

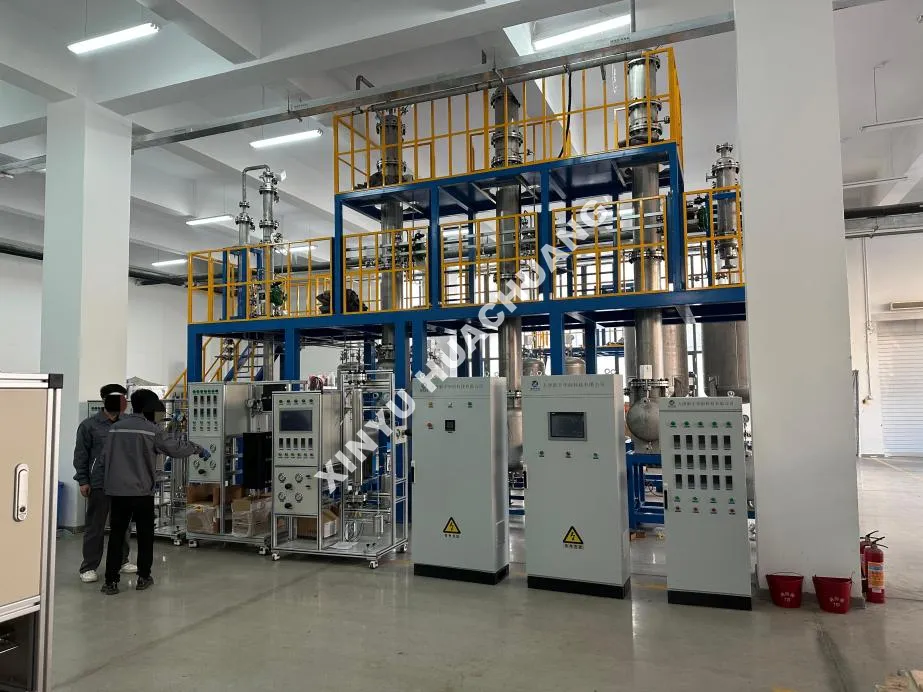

Unité de distillation continue à quatre colonnes sous vide poussé

L'unité de distillation continue à quatre colonnes sous vide poussé XINYU HUACHUANG est un système de séparation avancé de qualité industrielle spécialement conçu pour le fractionnement continu de mélanges liquides multi-composants complexes, sensibles à la chaleur et à point d'ébullition élevé. Conçue pour maximiser l’efficacité de la séparation tout en minimisant la dégradation thermique, cette unité utilise une configuration de distillation continue en quatre étapes dans des conditions de vide profond. Équipée d'une automatisation PLC intelligente, d'un contrôle automatisé du taux de reflux et de verrouillages de sécurité à plusieurs niveaux, l'unité garantit un fonctionnement stable et sans surveillance à long terme tout en fournissant des données de pureté hautement reproductibles pour la production commerciale et l'optimisation des processus.

Mécanisme de fonctionnement

L'unité de distillation continue à quatre colonnes sous vide poussé fonctionne selon le principe de distillation fractionnée continue sous vide profond. La charge liquide est dosée en continu dans la colonne primaire. Le vide poussé abaisse considérablement les points d’ébullition des composants, empêchant ainsi la fissuration thermique et la polymérisation. Au fur et à mesure que le mélange est chauffé dans le rebouilleur, la vapeur monte à travers les composants internes de la colonne (garnissage structuré ou plateaux à haut rendement), subissant une condensation et une revaporisation répétées. La cascade à quatre colonnes permet la séparation précise de mélanges complexes en plusieurs fractions de haute pureté. Les composants légers sont soutirés en continu du haut de la première colonne, les fractions intermédiaires sont collectées dans les colonnes suivantes et les résidus lourds sont évacués du rebouilleur final. L’ensemble du processus continu est méticuleusement géré par l’unité de distillation continue à quatre colonnes sous vide poussé pour maintenir des gradients thermiques précis et une efficacité de séparation optimale.

Où brille-t-il ?

● Séparation de précision à quatre colonnes : la conception en cascade à plusieurs étages permet la séparation simultanée de jusqu'à quatre fractions de produit distinctes à partir d'une seule matière première, maximisant ainsi le rendement et la pureté du produit.

● Protection contre le vide profond : le fonctionnement sous vide poussé (jusqu'à 10 Pa) réduit considérablement les points d'ébullition, ce qui le rend idéal pour le traitement de matériaux sensibles à la chaleur, de polymères et de composés à haut point d'ébullition sans dégradation thermique.

● Composants internes à haute efficacité : comprend un emballage structuré personnalisable ou des plateaux hautes performances pour obtenir un nombre de plaques théorique élevé et une pureté de séparation de niveau PPM.

● Automatisation intelligente des API : le système de contrôle centralisé permet un fonctionnement à long terme sans surveillance, un ajustement automatisé du taux de reflux et un enregistrement des données en temps réel pour la température, la pression et les débits.

● Construction robuste et sûre : construit avec une métallurgie haut de gamme (par exemple, SS316L, Hastelloy) et des verrouillages de sécurité à plusieurs niveaux (protection contre la surchauffe, la surpression et la chaleur sèche) pour garantir un fonctionnement sûr.

Spécifications techniques

Où est-ce applicable ?

● Chimie fine et produits pharmaceutiques : purification continue des ingrédients pharmaceutiques actifs (API) sensibles à la chaleur et des intermédiaires de grande valeur.

● Traitement des polymères et des résines : séparation des monomères, des oligomères et des solvants à haut point d'ébullition dans la synthèse des polymères.

● Huiles essentielles et extraits naturels : séparation douce et continue des terpènes délicats, des parfums et des extraits de plantes.

● Solvants spéciaux : purification ultra-haute des solvants organiques à point d'ébullition élevé ou thermiquement instables.

● Alimentation et boissons : concentration d'arômes naturels, purification de l'alcool et extraction de composés bioactifs.

Précautions d'utilisation

● Maintenance du système de vide : assurez-vous que le système de vide (pompes, condenseurs, pièges) fonctionne de manière stable avant d'introduire la matière première. Les fluctuations du vide entraîneront des variations du point d’ébullition et compromettront l’efficacité de la séparation.

● Chauffage progressif : utilisez les rampes de chauffage programmables de l'automate pour éviter une vaporisation soudaine et une inondation de colonne, en particulier lors du démarrage du système sous vide.

● Refroidissement avant l'arrêt : arrêtez toujours l'alimentation et maintenez le vide et le débit d'eau de refroidissement jusqu'à ce que la température du système descende en dessous de 80 ℃ pour empêcher le produit résiduel de se dégrader dans le rebouilleur chaud.

● Détection des fuites : inspectez régulièrement tous les joints sous vide, les joints et les brides pour déceler les fuites. Même une entrée d'air mineure peut perturber le niveau de vide et introduire de l'oxygène, entraînant une oxydation du produit.

Guide d'entretien

● Quotidiennement : vérifiez le niveau de vide, le débit d'eau de refroidissement et la température du fluide caloporteur. Inspectez le système pour déceler tout bruit inhabituel, fuite ou vibration provenant des pompes et des compresseurs.

● Hebdomadaire/mensuel : Nettoyez ou remplacez les pré-filtres de matière première pour éviter que de gros résidus n'encrassent le garnissage de la colonne. Inspectez tous les joints PTFE et les garnitures mécaniques pour déceler toute usure et remplacez-les si nécessaire.

● Trimestriel : étalonnez les capteurs de température, les jauges à vide, les contrôleurs de débit massique et les contrôleurs de taux de reflux pour maintenir la précision de la séparation. Inspectez le système de chauffage pour des performances uniformes.

● Post-opération : suivez toujours une séquence d'arrêt appropriée : arrêtez l'alimentation, maintenez le reflux pour nettoyer la colonne et refroidissez le système sous vide avant de le vidanger et de le stocker pour éviter l'oxydation ou l'absorption d'humidité.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Pourquoi cette unité fonctionne-t-elle sous vide poussé plutôt que sous pression atmosphérique ?

R : Le vide profond abaisse considérablement les points d’ébullition des composants du mélange. Cela empêche la fissuration thermique et la polymérisation qui se produiraient à des températures plus élevées, ce qui rend l'unité essentielle pour séparer les composés sensibles à la chaleur tels que les intermédiaires organiques à point d'ébullition élevé, les extraits naturels et les monomères polymères.

Q2 : Comment la cascade à quatre colonnes permet-elle une séparation précise des mélanges complexes ?

R : Chaque colonne de la cascade gère une tâche de séparation spécifique. Les composants légers sont soutirés en continu du haut de la première colonne, les fractions intermédiaires sont collectées dans les colonnes suivantes et les résidus lourds sont évacués du rebouilleur final. Cette approche par étapes permet de séparer avec précision des mélanges complexes en plusieurs fractions de haute pureté en une seule opération continue.

Q3 : Quels types d’éléments internes de colonne sont utilisés dans cette unité sous vide poussé ?

R : Les colonnes sont équipées de garnitures structurées ou de plateaux à haute efficacité. Au fur et à mesure que la vapeur monte à travers ces composants internes, elle subit une condensation et une revaporisation répétées, enrichissant progressivement les fractions cibles. Le choix entre l'emballage et les plateaux dépend des exigences spécifiques de séparation et des propriétés physiques de la matière première.

Q4 : Comment l'unité maintient-elle des gradients thermiques précis sur les quatre colonnes ?

R : L'ensemble du processus continu est méticuleusement géré par le système de contrôle intégré de l'unité, qui régule avec précision les températures du rebouilleur, les fonctions du condenseur et les niveaux de vide dans chaque colonne. Cela garantit que le gradient thermique optimal est maintenu simultanément dans chaque colonne, offrant ainsi une efficacité de séparation et une pureté de produit constantes.

Q5 : Qu'est-ce qui différencie cette unité d'un système de distillation standard à deux colonnes ?

R : Un système standard à deux colonnes ne peut diviser un flux qu’en un nombre limité de coupes. La cascade à quatre colonnes offre beaucoup plus d'étapes de séparation, permettant le fractionnement précis de mélanges complexes en quatre flux de produits distincts ou plus. Ceci est essentiel lorsque la matière première contient plusieurs composants précieux qui doivent chacun être récupérés avec une pureté élevée.
