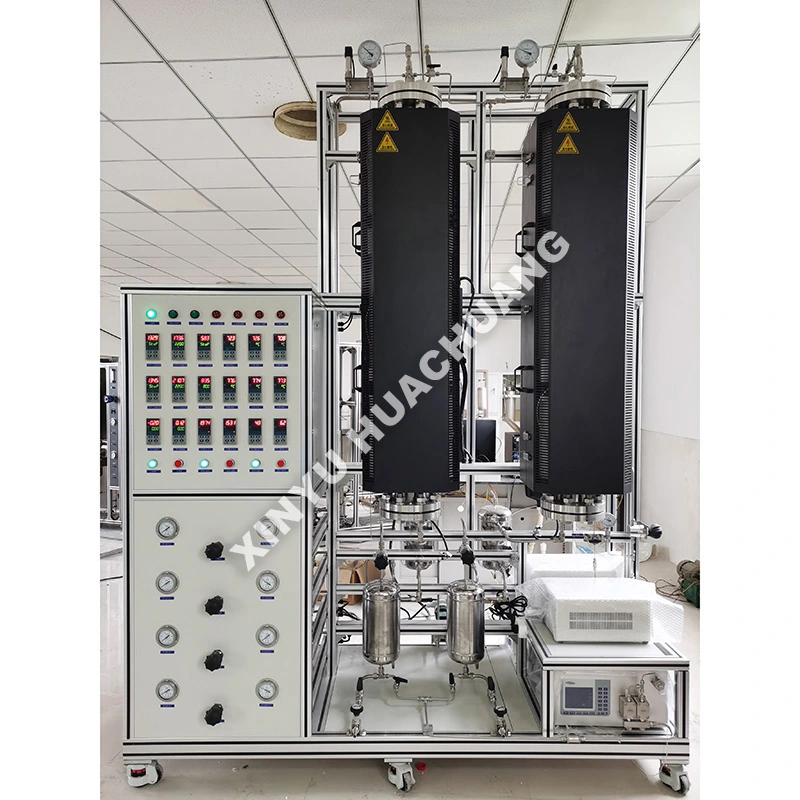

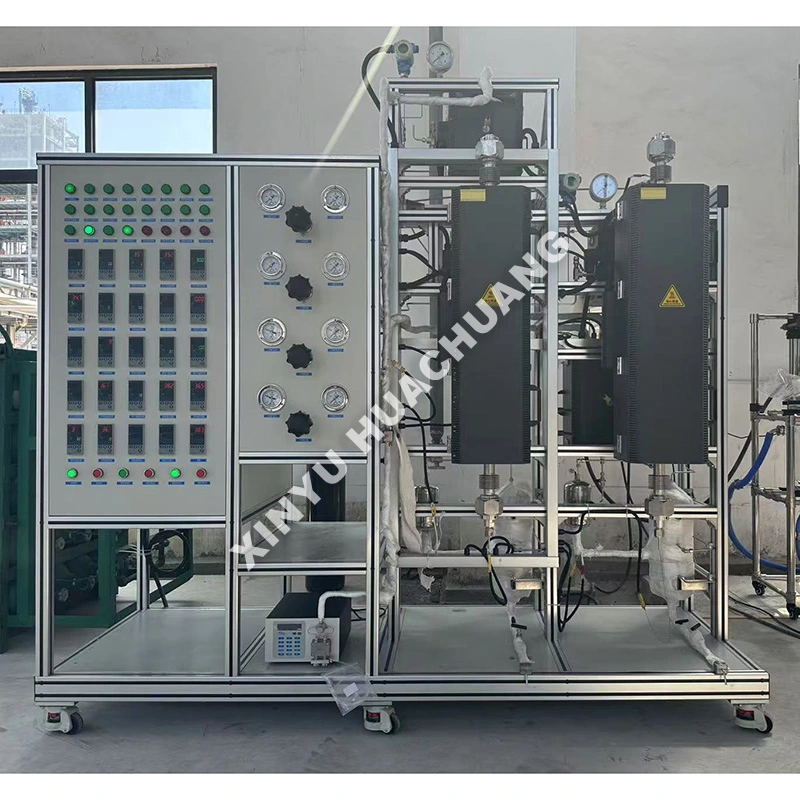

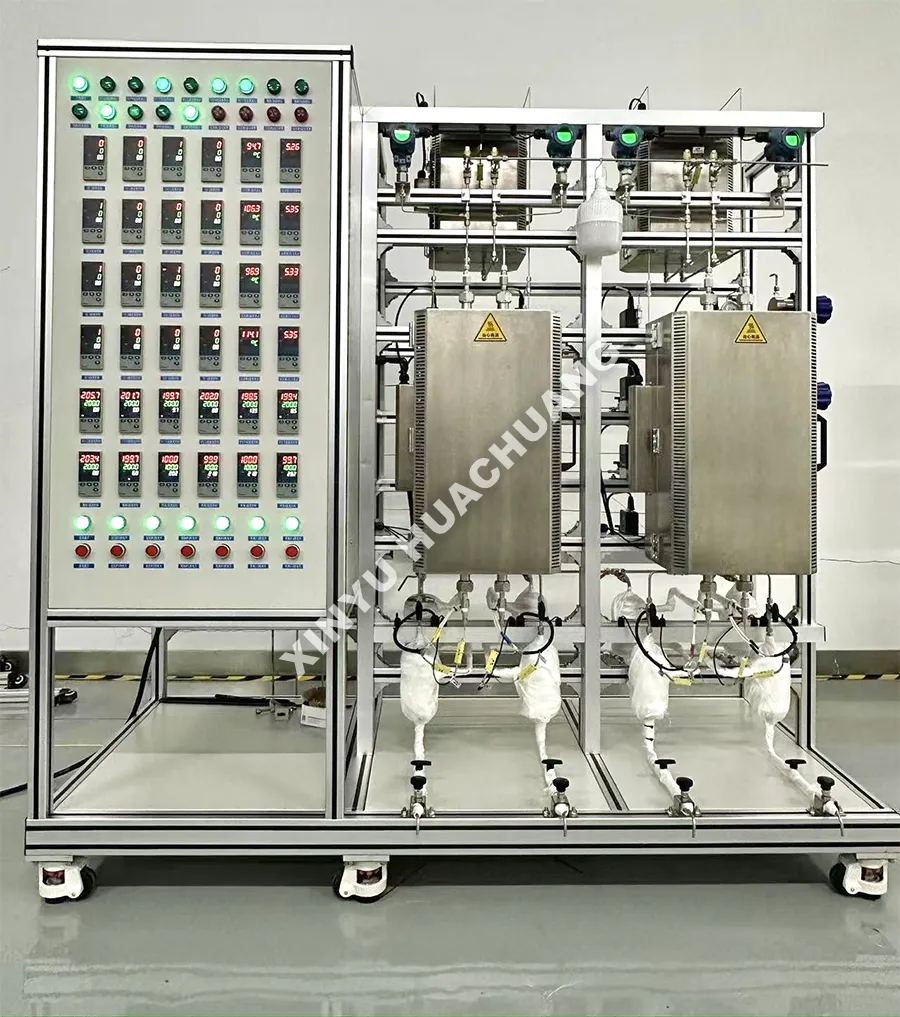

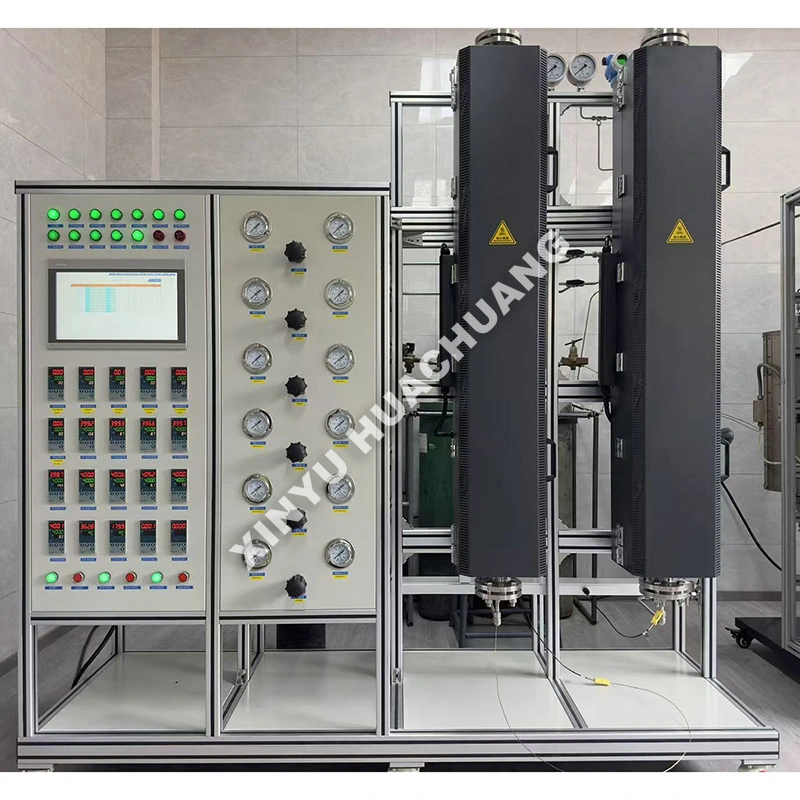

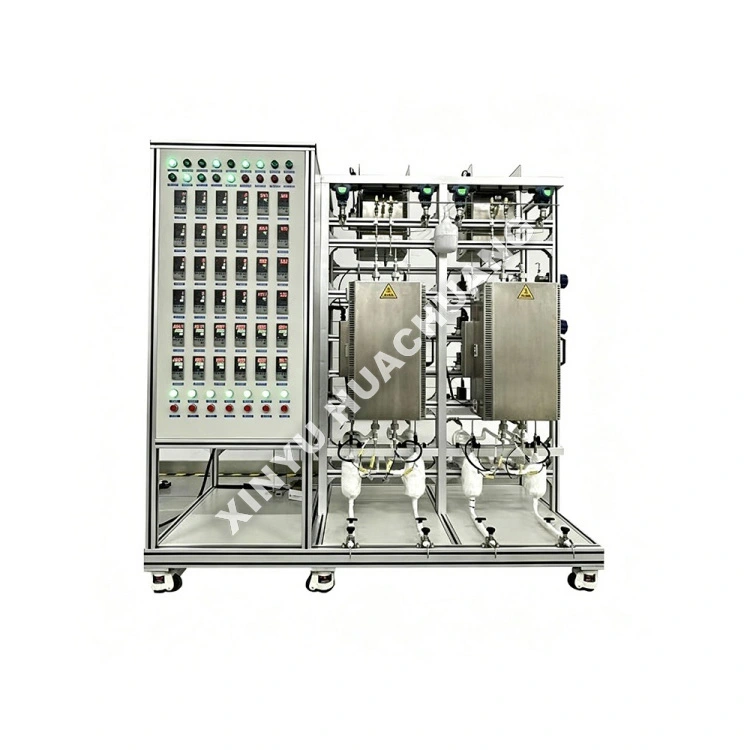

Unité de synthèse Fischer-Tropsch multicanal

L'unité de synthèse Fischer-Tropsch multicanal XINYU HUACHUANG est un système de réacteur de laboratoire avancé à haut débit spécialement conçu pour la recherche sur la conversion du gaz de synthèse (CO + H2). Conçue pour accélérer la R&D dans les technologies gaz-liquide (GTL) et charbon-liquide (CTL), cette unité dispose de plusieurs canaux de réaction parallèles indépendants. Il permet aux chercheurs d'évaluer simultanément différentes formulations de catalyseurs (par exemple, à base de fer, à base de cobalt) ou différentes conditions de fonctionnement sous des paramètres identiques. Équipé de contrôleurs de débit massique précis, d'un chauffage à haute température et d'une automatisation intelligente par API, il réduit considérablement les cycles expérimentaux tout en garantissant des données hautement reproductibles pour une mise à l'échelle industrielle.

Qu’est-ce qu’une unité de synthèse Fischer-Tropsch multicanal ?

Une unité de synthèse Fischer-Tropsch multicanal est un appareil d'essai parallèle spécialisé qui intègre plusieurs tubes de réacteur identiques et indépendants à lit fixe ou à lit en suspension dans un système unique et unifié. Chaque canal est équipé de ses propres lignes d'alimentation en gaz de synthèse, de capteurs de température et de contrôles de pression dédiés. Cette conception permet aux chercheurs de mener plusieurs expériences FT exactement en même temps, maximisant le débit du laboratoire et fournissant des données fiables sur la distribution des produits d'hydrocarbures, les taux de conversion du CO et la sélectivité C5+ basées sur la distribution Anderson-Schulz-Flory (ASF).

Quels sont les avantages distinctifs ?

● Efficacité à haut débit : l'unité de synthèse Fischer-Tropsch multicanal mène plusieurs expériences simultanément, réduisant ainsi le temps requis pour le criblage et l'optimisation du catalyseur FT jusqu'à 75 % par rapport aux unités monocanal.

● Contrôle de canal indépendant : chaque canal fonctionne avec ses propres MFC et zones de température, permettant des tests flexibles de différents rapports H2/CO, températures ou catalyseurs sans interférence croisée.

● Comparabilité des données garantie : tous les réacteurs partagent le même four de chauffage et le même collecteur de source de gaz, garantissant des environnements thermiques et d'alimentation identiques pour une comparaison juste et précise des catalyseurs.

● Automatisation intelligente de l'API : le contrôle centralisé de l'API gère tous les canaux, automatisant l'enregistrement des données, la génération de courbes historiques et le fonctionnement à long terme sans surveillance.

● Espace et rentabilité : la consolidation de plusieurs réacteurs dans un seul emplacement permet d'économiser un espace de laboratoire précieux et de réduire la consommation globale des services publics (électricité, gaz, eau de refroidissement).

Spécifications techniques

Domaines d'application

● Gas-to-Liquids (GTL) et Coal-to-Liquids (CTL) : criblage de catalyseurs et optimisation des processus pour la conversion du gaz de synthèse en carburants liquides.

● Power-to-Liquids (PtL) et Biomass-to-Liquids (BTL) : recherche sur l'utilisation de l'hydrogène vert et du CO2 pour les carburants synthétiques durables.

● R&D sur les catalyseurs : évaluation parallèle des catalyseurs à base de fer (Fe) et de cobalt (Co), y compris des études d'activité, de sélectivité et de désactivation/durée de vie.

● Recherche cinétique : collecte de données cinétiques fiables pour la modélisation des réacteurs et la conception à grande échelle industrielle.

● Matières premières chimiques : étudier la production d'oléfines légères, de cires et de lubrifiants synthétiques à partir de gaz de synthèse.

Du concept à la caisse : notre cycle de construction de bout en bout

1. Confirmation des exigences : Comprenez les besoins spécifiques du client en matière de tests FT, les ratios de gaz de synthèse et les paramètres de fonctionnement pour personnaliser la proposition technique.

2. Conception et ingénierie : finalisez les dessins CAO, les diagrammes P&ID et les schémas électriques pour le système multicanal.

3. Fabrication de précision : usinage CNC des composants du réacteur haute pression, assemblage du collecteur d'alimentation en gaz et fabrication de l'armoire de commande PLC.

4. Tests en usine : tests de pression stricts, étalonnage de l'uniformité de la température sur tous les canaux et débogage de la logique PLC.

5. Emballage et expédition : Emballage en caisse en bois sans fumigation standard pour l'exportation avec fixation interne sécurisée pour la logistique mondiale.

6. Installation et assistance : fournissez des manuels complets en anglais, des guides d'installation vidéo et une assistance technique en ligne gratuite pour un fonctionnement fluide.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Comment l'unité de synthèse multicanaux Fischer-Tropsch gère-t-elle le dégagement de chaleur exothermique sévère inhérent aux réactions FT à travers des canaux parallèles ?

R : Contrairement aux réacteurs standards, notre unité utilise une conception d’échange thermique hautement intensifiée pour chaque insert à micro-canal ou à lit fixe. Le système utilise des contrôleurs de température PID multizones indépendants pour chaque canal afin de maintenir des conditions isothermes. Cette gestion thermique précise évite les « points chauds » localisés, garantissant une sélectivité élevée en C5+ et empêchant la désactivation du catalyseur lors d'un criblage parallèle à haute productivité.

Q2 : Comment l'unité gère-t-elle la séparation complexe des produits multiphasiques (cire, eau et hydrocarbures légers) pour chaque canal individuel ?

R : Chaque canal est équipé d’un module dédié de condensation automatique et de collecte de liquide à plusieurs étages. Ce système sépare indépendamment les cires FT lourdes, les sous-produits aqueux et les hydrocarbures légers à des températures contrôlées. Cela empêche la contamination croisée entre les canaux et garantit un fonctionnement continu et sans surveillance, sans risque de colmatage par la cire dans les lignes d'analyse en aval.

Q3 : Le système peut-il évaluer simultanément avec précision les catalyseurs utilisant du gaz de synthèse avec différents ratios H2/CO ?

R : Oui. L'unité de synthèse multicanal Fischer-Tropsch est dotée de contrôleurs de débit massique (MFC) totalement indépendants et de haute précision pour chaque canal. Cela permet aux chercheurs d'exécuter différentes compositions d'alimentation en parallèle, par exemple en testant un catalyseur au cobalt avec H2/CO = 2,0 dans le canal 1, tout en évaluant un catalyseur au fer avec H2/CO = 1,0 dans le canal 2 dans des conditions thermiques identiques.

Q4 : Comment l'unité garantit-elle que la répartition du débit reste parfaitement équilibrée sur tous les canaux pendant un fonctionnement continu à long terme ?

R : Pour garantir des conditions hydrodynamiques identiques pour une comparaison équitable des catalyseurs, le système utilise des distributeurs de débit usinés avec précision et des régulateurs de contre-pression (BPR) individuels pour chaque canal. L'API industriel surveille en permanence la chute de pression dans chaque réacteur, compensant automatiquement tout écart mineur de débit provoqué par la sédimentation du lit de catalyseur ou l'accumulation de cire.

Q5 : Quelles mesures de sécurité spécifiques sont mises en œuvre pour gérer les mélanges d'hydrogène et de monoxyde de carbone à haute pression dans une configuration multicanal ?

R : La sécurité est primordiale dans les opérations FT parallèles. L'unité dispose d'une matrice de sécurité centralisée avec des soupapes de surpression individuelles et des vannes d'arrêt d'urgence pour chaque canal. En cas d'emballement de température ou d'anomalie de pression dans un réacteur spécifique, le PLC isole instantanément ce canal et déclenche une séquence automatique de purge à l'azote, garantissant ainsi que les canaux restants continuent de fonctionner en toute sécurité.
