Emballage en carton ondulé

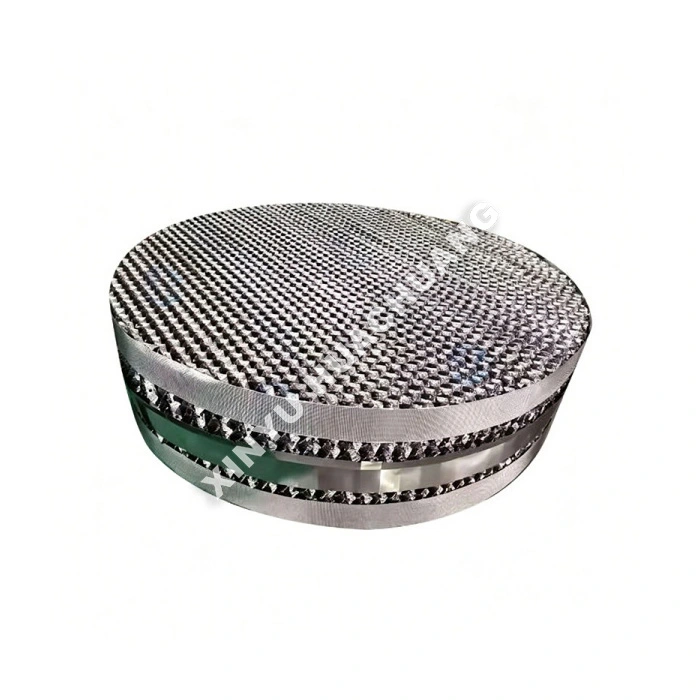

La garniture ondulée en plaque XINYU HUACHUANG est une garniture structurée de qualité supérieure conçue pour maximiser l'efficacité et la capacité de séparation dans les colonnes de distillation, d'absorption et de stripping. Conçu avec des angles d'ondulation précis et des surfaces perforées, cet emballage favorise une distribution uniforme du liquide et un excellent mouillage de la surface. La garniture ondulée en plaques améliore considérablement le transfert de masse tout en maintenant une faible perte de charge, ce qui en fait une mise à niveau idéale pour les nouvelles conceptions de colonnes et la rénovation des tours existantes.

Qu'est-ce que l'emballage en carton ondulé ?

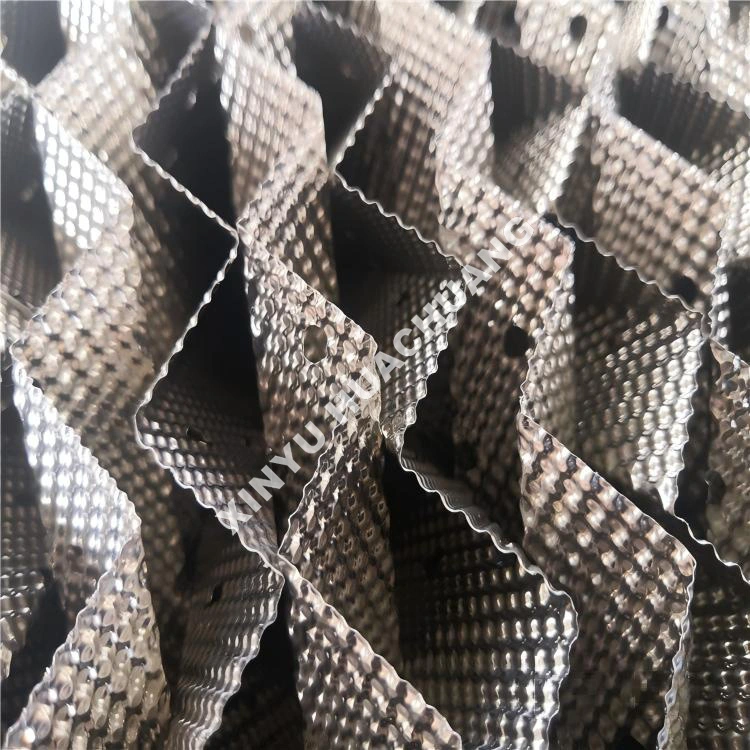

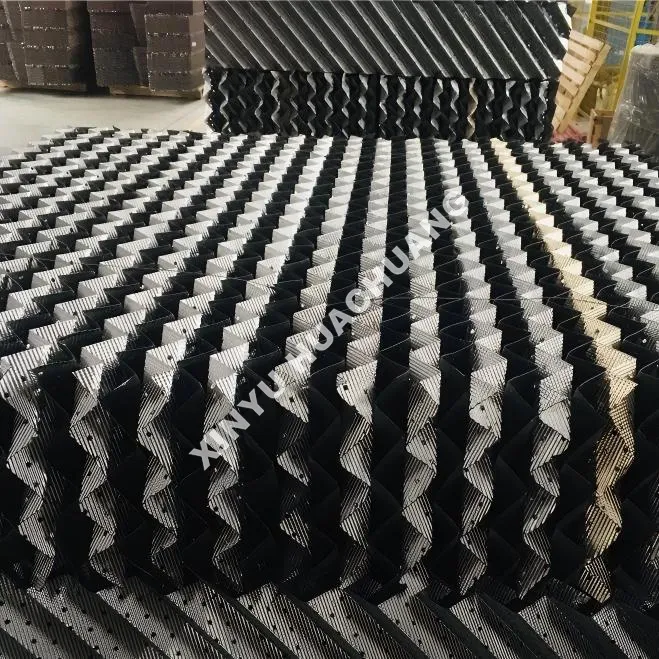

L'emballage en tôle ondulée est un type d'emballage en tour structuré fabriqué à partir de tôles perforées gaufrées avec des ondulations de canal. Ces feuilles sont empilées en couches alternées, généralement selon un angle de 45° ou 30°, pour créer un chemin d'écoulement continu et ouvert pour la vapeur et le liquide. Cette conception conserve la structure à haute efficacité de l'emballage en gaze métallique, mais offre une résistance mécanique et des propriétés antisalissure supérieures. Il est largement utilisé pour remplacer les emballages aléatoires ou les plateaux dans les tours industrielles afin d'augmenter le débit, d'améliorer la pureté du produit et de réduire la consommation d'énergie.

Qu’est-ce qui le distingue ?

● Efficacité de transfert de masse élevée : Les canaux ondulés et les perforations favorisent un mélange vapeur-liquide intense et une répartition uniforme du liquide, permettant d'obtenir un nombre de plaques théorique élevé.

● Faible chute de pression : la géométrie ouverte et structurée permet à la vapeur de s'écouler en douceur, réduisant considérablement la consommation d'énergie par rapport au conditionnement aléatoire traditionnel.

● Haute capacité et antisalissure : le grand taux de vide et la surface lisse empêchent le colmatage, ce qui le rend parfaitement adapté aux systèmes contenant des particules ou sujets à la polymérisation.

● Matériaux personnalisables : disponibles dans une large gamme de métaux, notamment le SS304, le SS316L, l'acier au carbone, l'aluminium et le bronze cuivré pour s'adapter à des environnements chimiques spécifiques.

● Installation facile : conçu avec des dimensions précises et des grilles de support, garantissant une installation rapide et sécurisée à l'intérieur de la tour.

Spécifications techniques

Où peut-il être utilisé ?

● Produits pétrochimiques : séparation éthylbenzène/styrène, purification des acides gras et fractionnement du pétrole brut.

● Traitement chimique : séparation cyclohexanone/cyclohexanol, purification du caprolactame et processus d'absorption/désorption.

● Chimie fine et produits pharmaceutiques : récupération de solvants de haute pureté et séparation des matériaux sensibles à la chaleur.

● Protection de l'environnement : absorption des gaz résiduaires, désulfuration et traitement des eaux usées.

La chaîne de fabrication complète

1. Préparation des matières premières : Découpe de précision de tôles de haute qualité en fonction des exigences spécifiques du modèle.

2. Gaufrage et perforation : Estampage des tôles pour créer des canaux d'ondulation uniformes et des micro-perforations pour une distribution optimale du liquide.

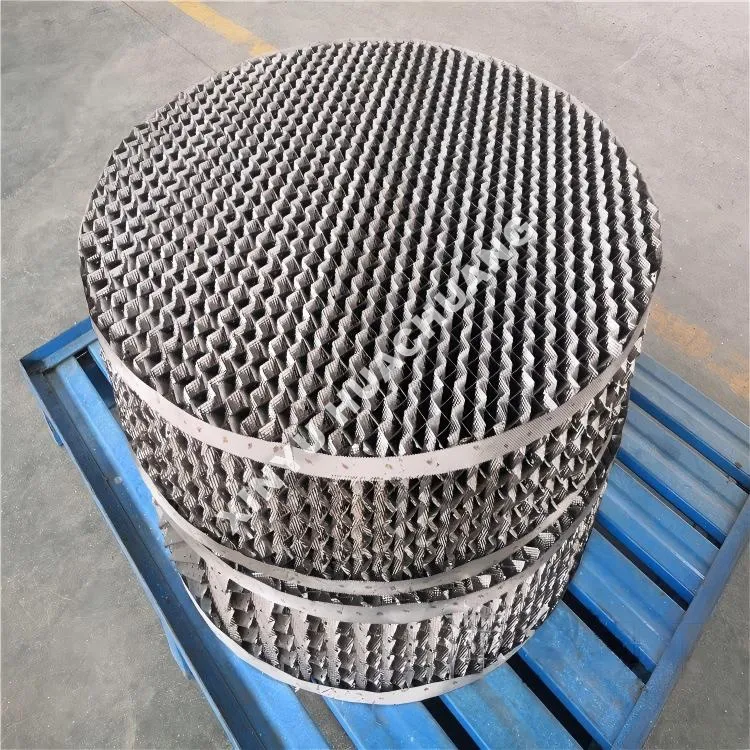

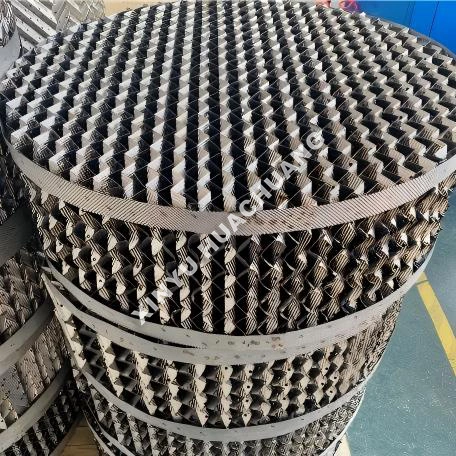

3. Empilage et assemblage : empiler les tôles ondulées dans des directions alternées et les fixer dans des blocs modulaires standard à l'aide de bandes en acier inoxydable.

4. Inspection qualité : tests rigoureux des dimensions des blocs, de la surface et de l'intégrité structurelle pour garantir le strict respect des paramètres de conception.

5. Emballage et expédition : emballé en toute sécurité dans des caisses ou des palettes en bois avec un emballage de protection pour éviter toute déformation pendant la logistique et le transport mondiaux.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Qu’est-ce qui différencie l’emballage en carton ondulé de l’emballage aléatoire ?

R : Contrairement au garnissage aléatoire qui est déversé sans serrer dans la colonne, le garnissage ondulé en plaques est constitué de tôles perforées gaufrées avec des ondulations de canal et empilées en couches alternées à des angles de 45° ou 30°. Cela crée des chemins de flux continus et organisés qui offrent un débit plus élevé, une meilleure pureté du produit et une consommation d'énergie inférieure par rapport à la disposition chaotique d'un emballage aléatoire.

Q2 : Pourquoi l’emballage en tôle ondulée est-il préféré à l’emballage en gaze métallique dans certaines applications ?

R : Bien que les deux soient des garnitures structurées, la garniture ondulée en plaques offre une résistance mécanique et des propriétés antisalissure supérieures. L'emballage en gaze métallique est plus fragile et a tendance à se boucher en cas de service sale. Lorsque le processus implique des particules, des tendances à la polymérisation ou un encrassement important, la garniture en carton ondulé constitue une solution plus robuste et plus facile à entretenir.

Q3 : L’emballage en tôle ondulée peut-il remplacer les plateaux existants dans une colonne d’exploitation ?

R : Oui. De nombreuses tours industrielles initialement équipées de plateaux peuvent être équipées d'une garniture en tôle ondulée pour augmenter la capacité, améliorer l'efficacité de la séparation et réduire les chutes de pression. La conception structurée offre généralement un débit plus élevé et une consommation d'énergie inférieure sans nécessiter une nouvelle coque de colonne.

Q4 : Quels angles d'ondulation sont disponibles et comment affectent-ils les performances ?

R : Les feuilles sont généralement empilées à des angles de 45° ou 30°. Une disposition à 45° offre une efficacité de transfert de masse plus élevée, ce qui la rend idéale pour les séparations de haute pureté. Une disposition à 30° offre une perte de charge plus faible et une capacité plus élevée, mieux adaptée à la distillation sous vide et aux applications à haut débit.

Q5 : Quels matériaux sont utilisés pour fabriquer des emballages en carton ondulé ?

R : La garniture est fabriquée à partir de tôles perforées dans divers matériaux, notamment le SS304, le SS316L, l'acier au carbone et des alliages spécialisés comme l'Hastelloy ou le titane pour les environnements hautement corrosifs. Le choix du matériau dépend du milieu de traitement, de la température de fonctionnement et des exigences en matière de corrosion.
