L'emballage en treillis métallique structuré XINYU HUACHUANG est un milieu de séparation haut de gamme conçu pour maximiser l'efficacité du transfert de masse dans les colonnes de distillation, d'absorption et de stripping. Caractérisé par sa surface élevée et ses canaux d'écoulement ouverts, cette garniture structurée en treillis métallique assure un contact vapeur-liquide uniforme tout en maintenant une chute de pression exceptionnellement faible. C'est le choix idéal pour moderniser les tours existantes ou concevoir de nouvelles colonnes où une pureté et une efficacité énergétique élevées sont essentielles.

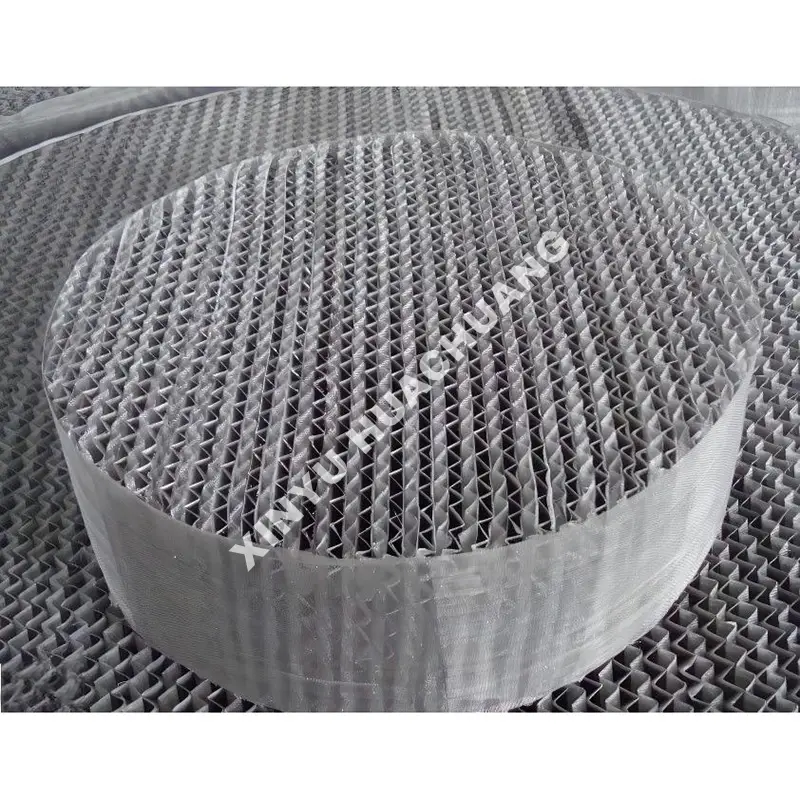

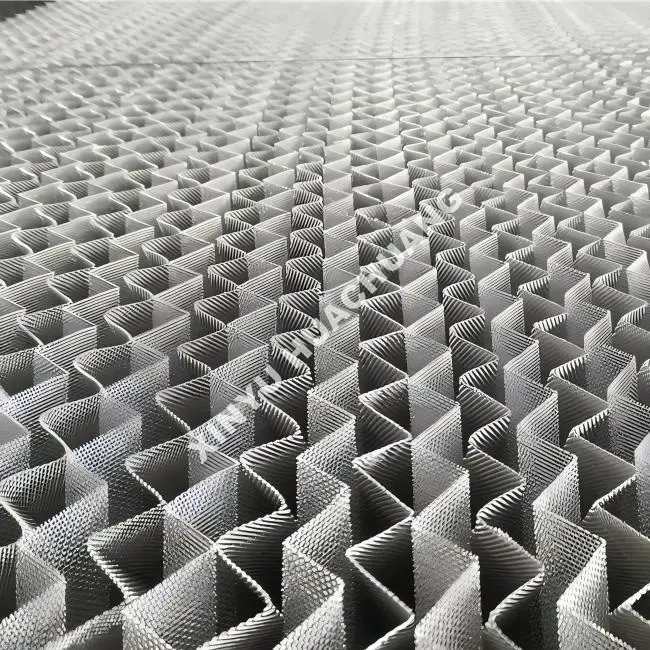

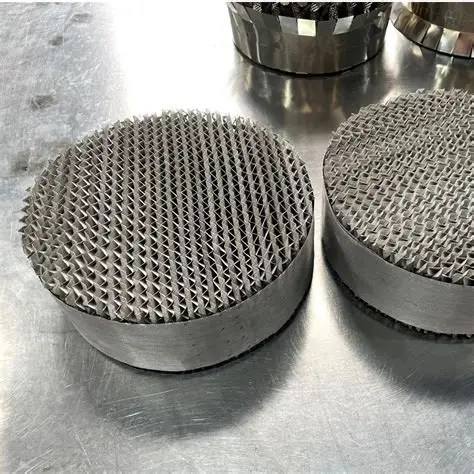

L'emballage structuré en treillis métallique est un type d'emballage structuré composé de feuilles de gaze métallique ondulée empilées en couches alternées. Le treillis métallique serti crée une structure géométrique ouverte très efficace qui favorise une excellente distribution du liquide et un mouillage de la surface. Contrairement au conditionnement aléatoire, ses circuits d'écoulement organisés minimisent la résistance, ce qui le rend particulièrement adapté à la distillation sous vide, aux matériaux sensibles à la chaleur et aux séparations de haute pureté dans les industries chimiques et pharmaceutiques.
● Haute efficacité de séparation : fournit une grande surface spécifique pour un contact vapeur-liquide intense, atteignant un nombre de plaques théorique par mètre élevé.
● Chute de pression ultra-faible : la structure en treillis métallique ouvert offre une résistance minimale au flux de vapeur, réduisant considérablement la consommation d'énergie, en particulier dans les opérations sous vide.
● Excellente distribution du liquide : garantit une répartition uniforme du liquide sur toute la section transversale de la colonne, empêchant ainsi la canalisation et maximisant l'utilisation du garnissage.
● Haute capacité et anti-salissure : un taux de vide élevé empêche le colmatage, ce qui le rend adapté aux systèmes présentant des tendances aux particules ou à l'encrassement.
● Matériaux personnalisables : disponibles en SS304, SS316L, Hastelloy, aluminium et autres alliages pour répondre aux exigences spécifiques de compatibilité chimique.
|
Paramètre |
Spécification |
|
Modèles courants |
BX (500 m²/m³), CY (700 m²/m³), AX (250 m²/m³) |
|
Surface spécifique |
250 ~ 700 m²/m³ |
|
Taux de vide |
90% ~ 95% |
|
Angle d'ondulation |
45° (type Y) / 30° (type X) |
|
Matériaux disponibles |
SS304, SS316L, Hastelloy, aluminium, bronze cuivré |
|
Diamètre de la tour |
Personnalisable en fonction des exigences du projet |
● Définir les exigences de séparation : déterminez la pureté requise et le nombre d'étapes théoriques. Les modèles à plus grande surface (par exemple CY) offrent une meilleure séparation mais une chute de pression légèrement plus élevée.
● Évaluer la pression de fonctionnement : pour la distillation sous vide ou les matériaux sensibles à la chaleur, donnez la priorité aux modèles à faible perte de charge (par exemple, BX ou AX) pour maintenir un fonctionnement stable.
● Évaluer les propriétés de la matière première : si la matière première contient des particules ou est sujette à la polymérisation, sélectionnez un modèle avec des ouvertures de maille plus grandes et un taux de vide plus élevé pour éviter l'encrassement.
● Compatibilité des matériaux : choisissez l'alliage métallique approprié en fonction de l'agressivité chimique de votre processus. La norme SS316L couvre la plupart des applications, tandis que les environnements hautement corrosifs nécessitent de l'Hastelloy ou des alliages spécialisés.
● Vérification des matériaux : inspection stricte des treillis métalliques et des tôles entrants pour garantir qu'ils répondent aux normes métallurgiques spécifiées et aux exigences de résistance à la corrosion.
● Précision dimensionnelle : mesure précise de l'angle d'ondulation, de l'espacement des couches et des dimensions des blocs pour garantir une distribution uniforme du débit et un ajustement approprié de la tour.
● Intégrité structurelle : Test de la tension du treillis métallique et de la résistance du cerclage pour garantir que l'emballage conserve sa structure géométrique pendant l'installation et le fonctionnement.
● Qualité de la surface : inspection visuelle et microscopique pour vérifier des surfaces propres et sans bavures qui favorisent un mouillage optimal du liquide et évitent un encrassement prématuré.

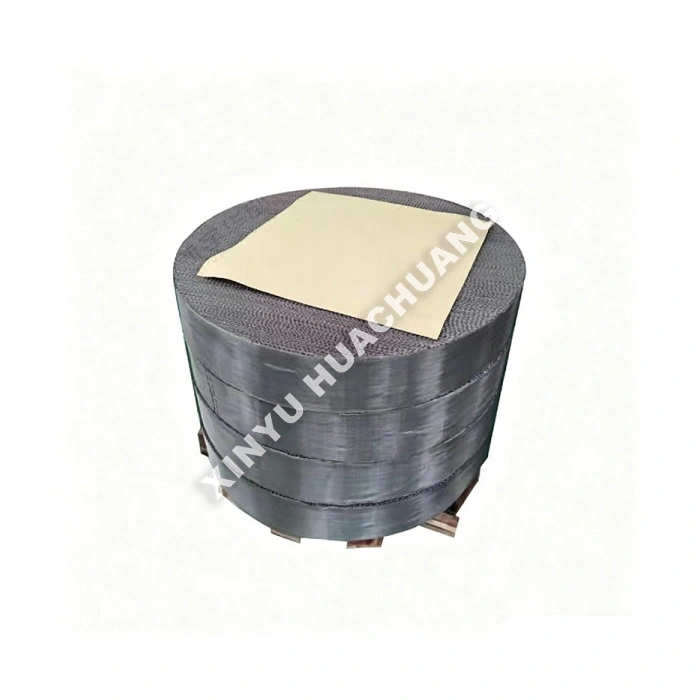

● Emballage et expédition : emballage sécurisé dans des caisses de protection pour éviter toute déformation, garantissant ainsi que l'emballage structuré en treillis métallique arrive en parfait état pour la logistique mondiale.
Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.
Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.
Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.
R : Le treillis métallique ondulé crée une structure géométrique ouverte efficace avec une surface spécifique extrêmement grande. Le treillis métallique ondulé favorise une excellente distribution du liquide et un excellent mouillage de la surface, garantissant que presque toutes les parties de l'emballage participent au transfert de masse, obtenant ainsi une efficacité de séparation exceptionnelle.
R : Les chemins d'écoulement organisés de la garniture structurée en treillis métallique minimisent la résistance à l'écoulement de la vapeur, ce qui entraîne une chute de pression exceptionnellement faible par étage théorique. Dans la distillation sous vide, même de petites chutes de pression peuvent augmenter les températures d'ébullition et provoquer une dégradation thermique des matériaux sensibles à la chaleur. Cette conception à faible résistance est donc essentielle.
R : Sa faible chute de pression maintient les températures d'ébullition aussi basses que possible sous vide, minimisant ainsi le stress thermique sur les composés sensibles. Combiné à une distribution uniforme du liquide et à un temps de séjour court sur la surface du fil, le garnissage empêche le chauffage prolongé qui conduit à la décomposition ou à la polymérisation.
R : Les industries chimiques et pharmaceutiques sont les principaux utilisateurs, en particulier pour les séparations de haute pureté, la distillation chimique fine et la purification des ingrédients pharmaceutiques actifs. Il est également utilisé dans la fabrication de parfums et d’arômes, où l’intégrité et la pureté du produit sont primordiales.
R : Les garnitures structurées en treillis métallique sont plus susceptibles à l'encrassement car leurs ouvertures à mailles fines peuvent être bloquées par des particules ou des dépôts de polymères. L'emballage en tôle ondulée, avec ses canaux ouverts plus grands, gère mieux le service sale. Il est donc préférable de réserver les emballages en treillis métallique aux flux de processus propres ou préfiltrés où une efficacité maximale est la priorité.
