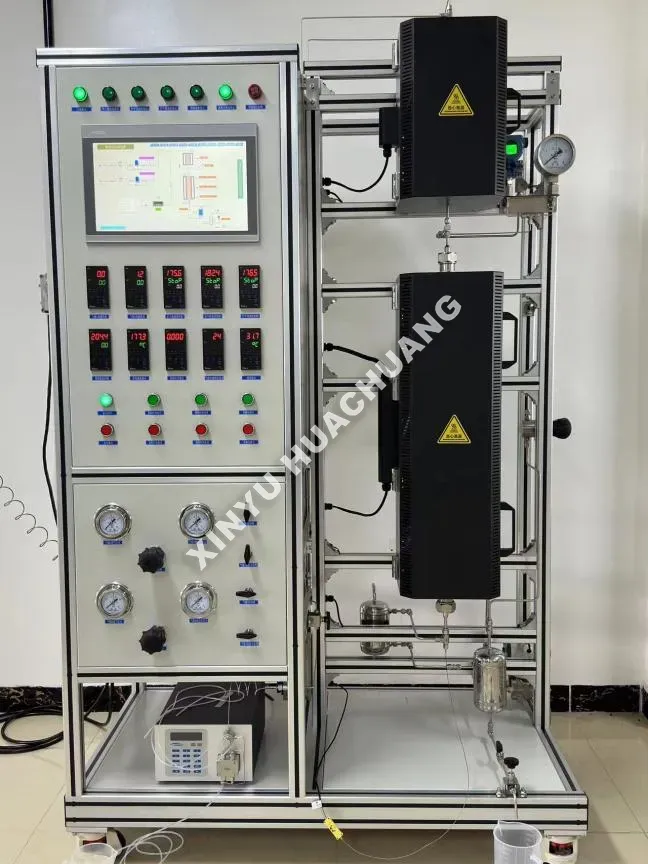

Unité de réaction à lit fixe Catalyst

L'unité de réaction à lit fixe XINYU HUACHUANG Catalyst est un système de réacteur de laboratoire hautement automatisé conçu pour une recherche précise sur la catalyse hétérogène. Conçu pour simuler des environnements de réaction industriels gaz-solide ou liquide-solide, il contrôle avec précision la température, la pression et les débits. Équipée d'une automatisation PLC intelligente et de verrouillages de sécurité à plusieurs niveaux, cette unité est idéale pour le criblage de catalyseurs, les études cinétiques et la mise à l'échelle des processus dans les domaines pétrochimiques, énergétiques et environnementaux.

Qu'est-ce qu'une unité de réaction à lit fixe Catalyst ?

Une unité de réaction à lit fixe Catalyst est un appareil d'essai chimique spécialisé dans lequel les particules de catalyseur solides sont emballées dans un lit fixe à l'intérieur d'un réacteur tubulaire. Les réactifs (gaz ou liquide) passent en continu à travers ce lit fixe, où ils s'adsorbent sur les sites actifs du catalyseur et subissent une conversion chimique en produits. Le fluide s'écoule régulièrement à travers le lit garni avec un minimum de mélange en retour, fournissant un environnement hautement stable pour évaluer l'activité, la sélectivité et la durée de vie du catalyseur dans des conditions contrôlées.

Spécifications techniques

Principales fonctionnalités

● Conversion et sélectivité élevées : la caractéristique d'écoulement piston du lit fixe garantit un long temps de contact entre les réactifs et les catalyseurs, minimisant les réactions secondaires et maximisant le rendement du produit cible.

● Faible attrition du catalyseur : étant donné que le lit de catalyseur reste complètement stationnaire, il n'y a pratiquement aucune usure mécanique ni attrition de particules, ce qui prolonge considérablement la durée de vie du catalyseur et réduit les coûts d'exploitation.

● Chauffage multizone précis : les contrôleurs de température PID multizones avancés garantissent un profil isotherme sur l'ensemble du lit catalytique, éliminant les points chauds et garantissant des données cinétiques hautement reproductibles.

● Conception modulaire et personnalisable : configuration flexible de préchauffeurs, de condenseurs, de séparateurs gaz-liquide et d'analyseurs en ligne (GC/MS) pour répondre à des exigences expérimentales spécifiques.

● Sécurité de qualité industrielle : équipé de soupapes de surpression automatiques, de détecteurs de fuites et de boutons d'arrêt d'urgence pour garantir un fonctionnement sûr pendant l'hydrogénation à haute pression ou les réactions exothermiques.

Précautions d'utilisation

● Chargement correct du catalyseur : emballez toujours le catalyseur de manière uniforme pour éviter la canalisation (là où le gaz contourne le catalyseur). Utilisez de la laine de quartz inerte ou des billes de céramique en haut et en bas pour soutenir le lit et répartir le flux de gaz.

● Préchauffage et purge : purgez toujours le système avec un gaz inerte (par exemple, N2 ou Ar) avant de chauffer. Ne chauffez jamais le réacteur sans flux de gaz pour éviter une surchauffe locale et des dommages au catalyseur.

● Prévention de la condensation : si la réaction produit des hydrocarbures lourds ou de l'eau, assurez-vous que tous les pipelines et vannes en aval sont correctement soumis à un traçage thermique (par exemple > 150 ℃) pour éviter la condensation et les blocages.

● Arrêt sécurisé : après l'expérience, arrêtez d'abord l'alimentation en liquide, puis continuez à faire circuler le gaz tout en refroidissant le réacteur à température ambiante avant de le dépressuriser.

Erreurs courantes et méthodes correctes

● Erreur : chauffer le réacteur vide ou chauffer sans flux de gaz. Méthode correcte : établissez toujours un flux de gaz stable avant d'allumer le radiateur pour garantir un transfert de chaleur uniforme et protéger le thermocouple.

● Erreur : remplir le catalyseur de manière trop serrée ou inégale. Méthode correcte : Chargez le catalyseur par petits lots, en tapotant doucement le réacteur pour garantir une densité uniforme. Évitez toute force excessive pour éviter d’écraser les pastilles de catalyseur.

● Erreur : ignorer la surveillance des chutes de pression. Méthode correcte : Surveillez régulièrement le manomètre d'entrée/sortie. Une augmentation soudaine de la chute de pression indique un blocage du lit ou une cokéfaction ; réduire le débit d'alimentation ou régénérer le catalyseur immédiatement.

● Erreur : ouvrir le système sous pression. Méthode correcte : vérifiez toujours que la pression du système est revenue aux niveaux atmosphériques et que la température est inférieure à 50 ℃ avant de desserrer les raccords.

Expédition et emballage

● Emballage professionnel : l'unité de réaction à lit fixe Catalyst est solidement emballée dans des caisses en bois conformes aux normes d'exportation sans fumigation. Tous les instruments sensibles (MFC, panneaux PLC) sont enveloppés dans une mousse antichoc et un film résistant à l'humidité.

● Fixation des composants : les pipelines et réacteurs internes sont fermement fixés avec des supports en acier pour éviter tout dommage pendant le fret maritime ou aérien.

● Documentation : un manuel d'utilisation complet en anglais, des schémas électriques, des diagrammes P&ID et une liste de colisage sont inclus dans une pochette étanche pour documents attachée à la caisse.

● Logistique mondiale : nous acceptons les conditions EXW, FOB, CIF et DDP, fournissant des services de livraison porte-à-porte aux laboratoires et installations de recherche du monde entier.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

FAQ

Q1 : Quels sont les principaux avantages de l’utilisation d’une unité de réaction à lit fixe Catalyst pour la recherche catalytique ?

R : L'unité de réaction à lit fixe Catalyst offre une structure simple et un fonctionnement très stable, ce qui la rend idéale pour un traitement continu. Étant donné que les particules de catalyseur restent stationnaires, l'usure mécanique est minimisée, prolongeant ainsi considérablement la durée de vie du catalyseur. De plus, le débit de fluide se rapproche du débit piston avec un minimum de rétro-mélange, ce qui offre une excellente sélectivité de réaction et des données cinétiques très précises pour la R&D.

Q2 : Comment le système évite-t-il les « points chauds » ou l'emballement de la température lors de fortes réactions exothermiques ?

R : Le contrôle de la température est essentiel dans les systèmes à lit fixe. Notre unité de réaction à lit fixe Catalyst est équipée d'un contrôle de température PID indépendant multizone (zones de préchauffage, de réaction et d'isolation) pour garantir un profil de température uniforme. Pour les réactions hautement exothermiques, nous proposons des modèles spécialisés de réacteurs d'échange de chaleur (tels que des réacteurs multitubulaires) et des verrouillages de sécurité avancés qui arrêtent automatiquement l'alimentation ou déclenchent une ventilation d'urgence si la température du lit dépasse les limites de sécurité.

Q3 : Cette unité peut-elle gérer différentes phases de réactifs et comment le système d'alimentation est-il géré ?

R : Oui, l’unité est très polyvalente. Il peut être configuré pour des réactions gaz-solide, liquide-solide ou gaz-liquide-solide (lit d'écoulement). Le système d'alimentation utilise des contrôleurs de débit massique (MFC) de haute précision pour les gaz et des pompes doseuses haute pression sans impulsion pour les liquides, garantissant des rapports stoechiométriques exacts et des débits stables, essentiels pour des résultats expérimentaux reproductibles.

Q4 : Quelles mesures de sécurité sont en place pour les opérations impliquant des températures et des pressions élevées ?

R : La sécurité est notre priorité absolue. L'unité de réaction à lit fixe Catalyst présente une conception de sécurité robuste à plusieurs niveaux combinant matériel et logiciel. Il comprend des systèmes de purge automatique à l'azote pour empêcher les mélanges de gaz explosifs, des alarmes de surchauffe et de surpression et des protocoles d'arrêt d'urgence. Le corps du réacteur est construit à partir d'alliages de première qualité résistant aux hautes températures et aux hautes pressions (par exemple SS316L, Hastelloy) pour garantir un fonctionnement sûr dans des conditions extrêmes.

Q5 : Comment le système de contrôle industriel PLC + PC Software améliore-t-il le processus d'évaluation ?

R : L'architecture intégrée du logiciel PLC industriel + PC assure un contrôle entièrement automatisé du chauffage, du débit de gaz/liquide et de l'enregistrement des données, réduisant ainsi considérablement les erreurs manuelles. Le système permet une surveillance en temps réel des paramètres critiques, un enregistrement automatique des données historiques et une génération de courbes de tendance. Cette acquisition de données intelligente permet aux chercheurs de suivre avec précision l’activité du catalyseur, les taux de conversion et la sélectivité lors de tests continus à long terme.
