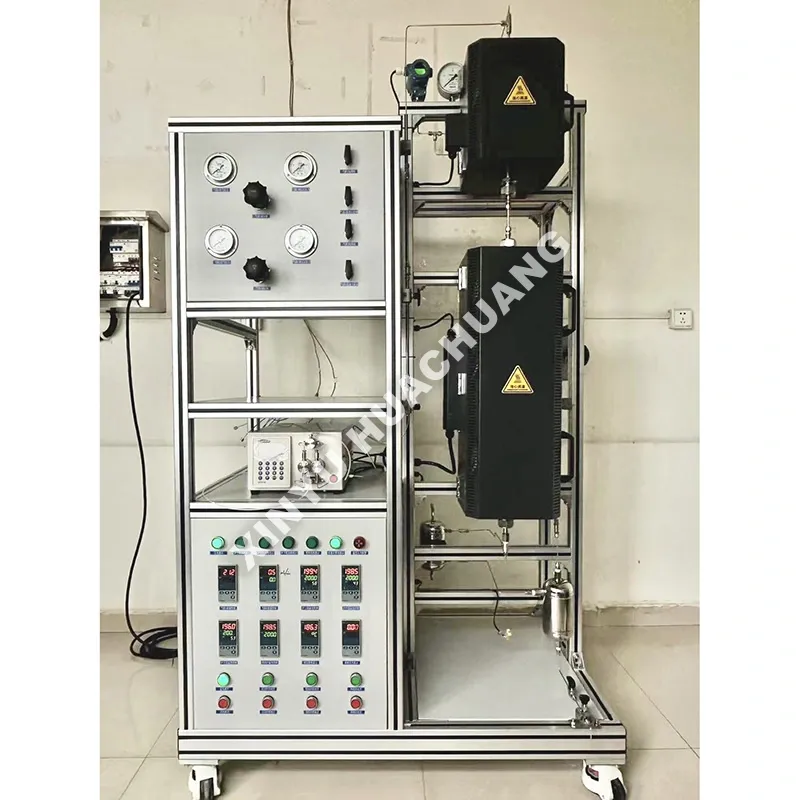

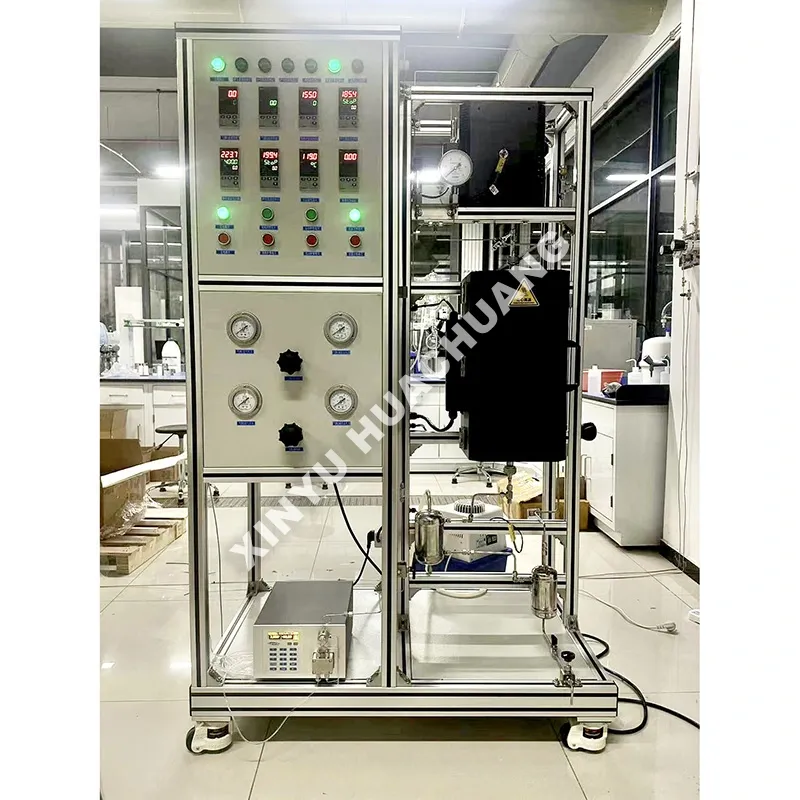

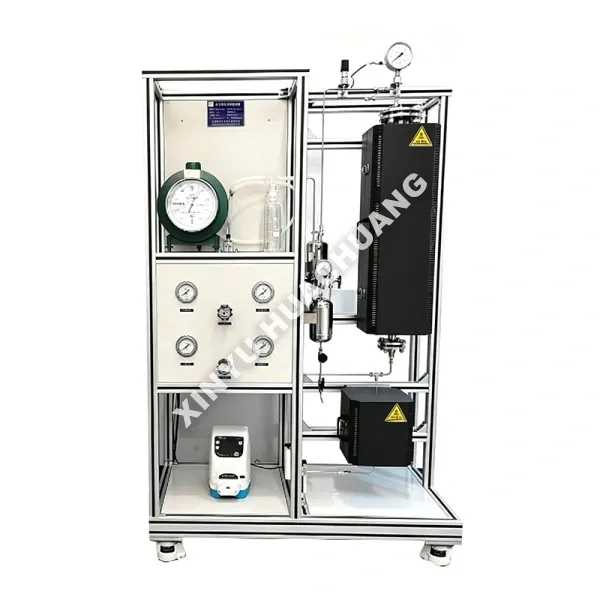

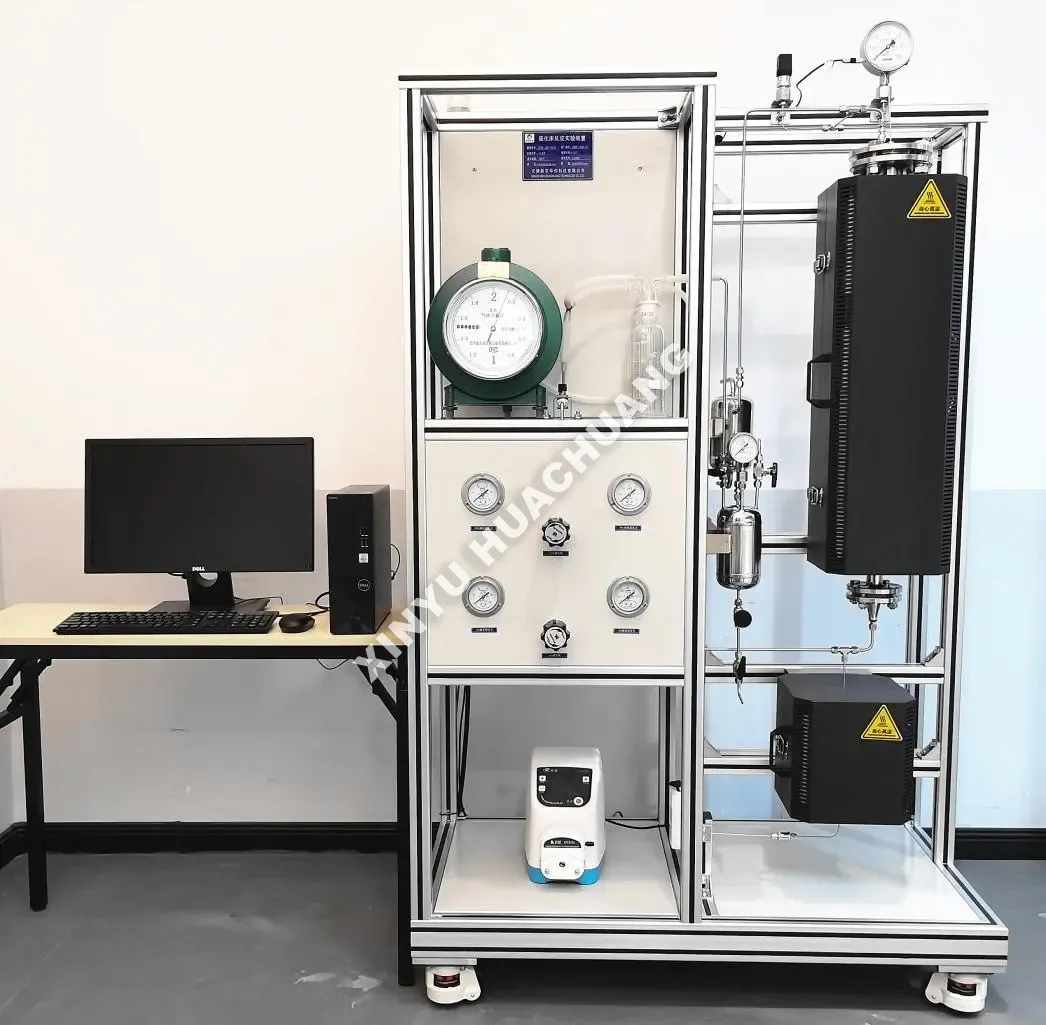

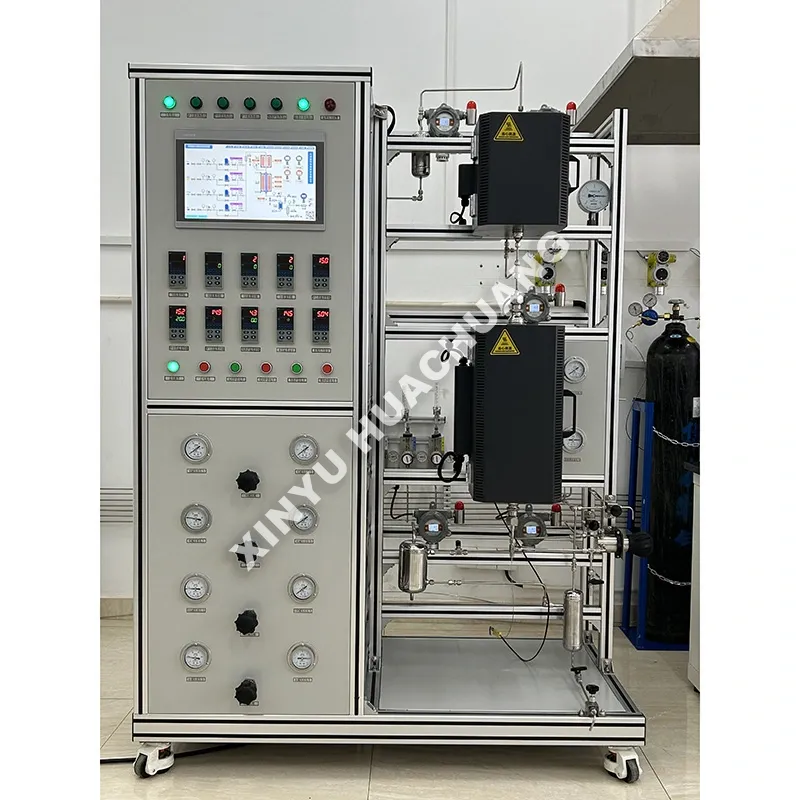

Unité d'évaluation à lit fluidisé PLC

L'unité d'évaluation à lit fluidisé XINYU HUACHUANG PLC est un réacteur de laboratoire avancé conçu pour des tests précis de catalyseurs et des recherches cinétiques. Conçu avec un contrôle PLC intelligent et une architecture modulaire, il simule avec précision les états de fluidisation industrielle (fluidisation bouillonnante, turbulente et rapide). Le système dispose d'un contrôle précis de la température de ± 1 ℃ et de verrouillages de sécurité avancés, garantissant une reproductibilité élevée des données. Idéal pour la R&D, les tests à l’échelle pilote et l’optimisation des processus dans les domaines pétrochimiques et environnementaux.

Qu'est-ce qu'une unité d'évaluation à lit fluidisé PLC ?

Une unité d’évaluation à lit fluidisé PLC est un appareil d’ingénierie de réaction hautement automatisé à l’échelle du laboratoire. Il utilise un contrôleur logique programmable (PLC) pour réguler avec précision le débit, la température et la pression du gaz, en mettant en suspension les particules solides de catalyseur dans un flux de fluide en mouvement. Cela crée un état fluide qui maximise la zone de contact gaz-solide, élimine les points chauds et fournit des données hautement reproductibles pour l'évaluation des performances du catalyseur et la recherche sur la cinétique de réaction.

Quels sont les avantages distinctifs ?

● Automatisation intelligente de l'API : avec un contrôle entièrement automatisé du chauffage, du débit de gaz et de l'enregistrement des données, l'unité d'évaluation à lit fluidisé PLC réduit considérablement les erreurs manuelles et garantit un fonctionnement stable à long terme.

● Transfert de chaleur et de masse supérieur : un mélange intense de particules garantit une température de lit uniforme et évite les « points chauds », ce qui le rend idéal pour les réactions exothermiques fortes.

● Hautement personnalisable : la conception modulaire permet une configuration flexible des dimensions du réacteur, des plages de pression/température de fonctionnement et des instruments d'analyse en ligne.

● Simulation industrielle : reproduit avec précision la dynamique réelle des fluides industriels (bouillonnement, turbulence, fluidisation rapide) pour combler le fossé entre la recherche en laboratoire et la mise à l'échelle commerciale.

● Sécurité complète : équipé de verrouillages de sécurité à plusieurs niveaux (protection contre la surchauffe, la surpression et les fuites de gaz) pour protéger à la fois le personnel et l'équipement.

Spécifications techniques

Domaines d'application

● Produits pétrochimiques : craquage catalytique fluide (FCC), transformation du méthanol en oléfines (MTO), déshydrogénation des alcanes.

● Énergie et produits chimiques du charbon : synthèse Fischer-Tropsch, gazéification de la biomasse, liquéfaction du charbon.

● Catalyse environnementale : Combustion catalytique de COV, dénitrification des fumées (DeNOx).

● Nouveaux matériaux : dépôt chimique en phase vapeur (CVD) pour les nanotubes de carbone, synthèse de graphène.

● Recherche universitaire : études fondamentales sur l'écoulement multiphasique, le transfert de chaleur et le transfert de masse.

Processus de production

1. Confirmation des exigences : Comprenez les besoins de test spécifiques du client et personnalisez la proposition technique.

2. Conception et ingénierie : finalisez les dessins CAO, les P&ID et les schémas électriques.

3. Fabrication de précision : usinage CNC des composants du réacteur et assemblage de l'armoire de commande PLC.

4. Tests en usine : tests de pression stricts, étalonnage de l'uniformité de la température et débogage de la logique PLC.

5. Emballage et expédition : Emballage en caisse en bois standard pour l'exportation avec un support logistique mondial.

6. Installation et assistance : fournissez des conseils d'installation en ligne et une assistance technique à vie.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions

Q1 : Quel est le principal avantage de l’utilisation d’une unité d’évaluation à lit fluidisé PLC par rapport aux réacteurs à lit fixe traditionnels ?

R : Contrairement aux réacteurs à lit fixe qui souffrent souvent de « points chauds » et d'une répartition inégale de la température, notre unité d'évaluation à lit fluidisé PLC crée un environnement thermique très uniforme en raison du mélange intense de particules solides. Cela le rend exceptionnellement adapté aux réactions exothermiques fortes et permet la circulation et la régénération continues des catalyseurs, simulant avec précision les états de fluidisation industrielle pour des données cinétiques très fiables.

Q2 : Comment le système de contrôle industriel PLC + PC Software garantit-il la précision et la sécurité lors des évaluations à haute température ?

R : L'unité utilise une architecture logicielle PLC + PC industrielle pour un fonctionnement entièrement automatisé et une gestion complète des données. Le PLC utilise une régulation adaptative PID et des algorithmes de contrôle en boucle fermée pour maintenir les fluctuations de température à ± 1 ℃ et la pression à ± 0,1 MPa. Parallèlement, le logiciel PC fournit une interface conviviale pour la surveillance en temps réel, l'interrogation des données historiques et le suivi des courbes. De plus, il est doté de verrouillages de sécurité à plusieurs niveaux (y compris des arrêts d'urgence en cas de surchauffe, de surpression et de panne de courant) pour garantir un fonctionnement sûr et sans surveillance pendant les tests à long terme.

Q3 : Cette unité d'évaluation peut-elle gérer différents types de matières premières et des processus de réaction complexes ?

R : Absolument. L'unité présente une conception hautement modulaire avec des contrôleurs de débit massique (MFC) de précision pour les gaz et des pompes doseuses de haute précision pour les liquides. Que vous effectuiez un craquage catalytique, une gazéification de biomasse, une synthèse Fischer-Tropsch ou une combustion de COV, le système peut être personnalisé avec des préchauffeurs, des atomiseurs et des matériaux de réacteur spécialisés appropriés (par exemple, Inconel 625 ou SS316L) pour gérer divers milieux et empêcher la cokéfaction.

Q4 : Comment le système gère-t-il l'attrition du catalyseur et la séparation des produits pendant un fonctionnement continu ?

R : Pour maintenir une qualité de fluidisation optimale et éviter la perte de fines de catalyseur, l'unité est équipée d'un système de séparateur cyclone à deux étages avec des revêtements résistants à l'usure, atteignant un taux de récupération de poudre fine de plus de 95 %. La boucle de circulation du catalyseur intégrée permet un refroidissement, une régénération et un retour précis vers le réacteur en continu, garantissant une densité de lit stable et une évaluation très précise de la durée de vie du catalyseur.

Q5 : Est-il possible d'intégrer l'analyse de produit en ligne avec le système PLC pour la surveillance des données en temps réel ?

R : Oui. L'unité d'évaluation à lit fluidisé PLC est conçue avec des capacités complètes d'acquisition de données. Il peut s'intégrer de manière transparente aux chromatographes en phase gazeuse (GC) ou aux spectromètres de masse (MS) en ligne. Le système industriel PLC + PC Software synchronise automatiquement les données de composition du produit en temps réel avec les paramètres opérationnels (température, pression, débits), calculant instantanément les taux de conversion et la sélectivité pour accélérer considérablement vos cycles de R&D et d'optimisation des processus.
