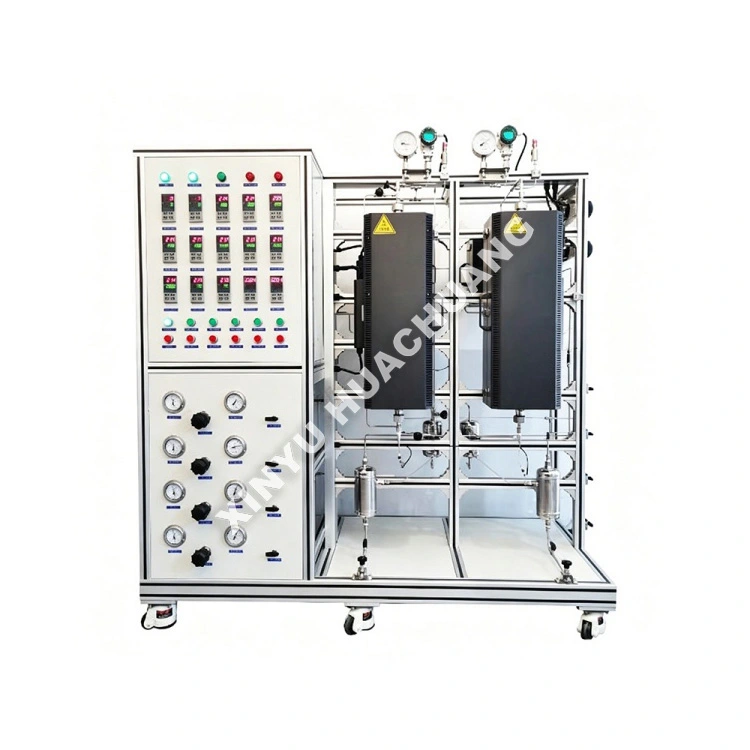

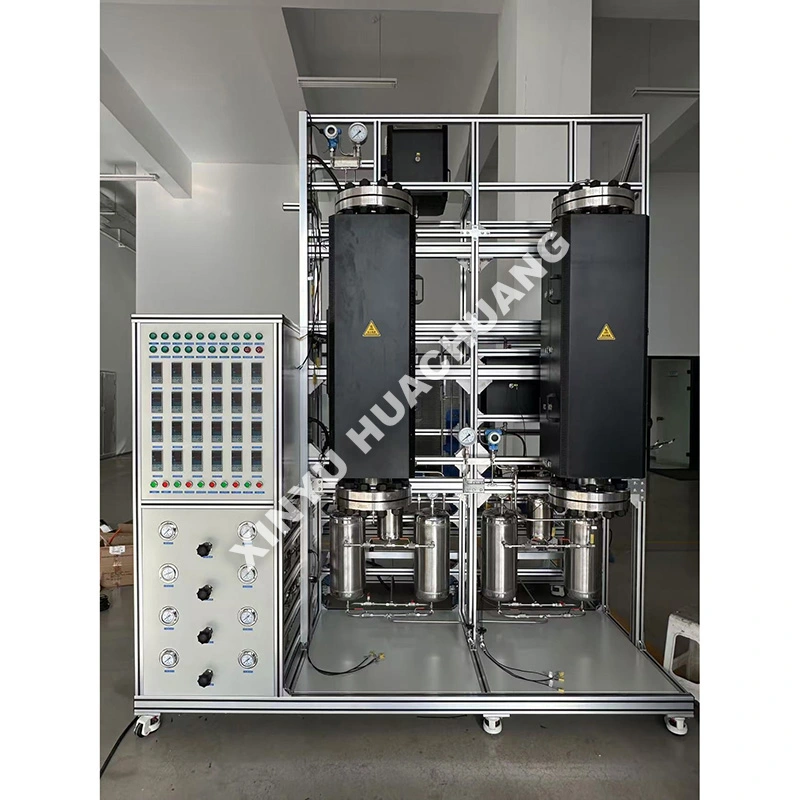

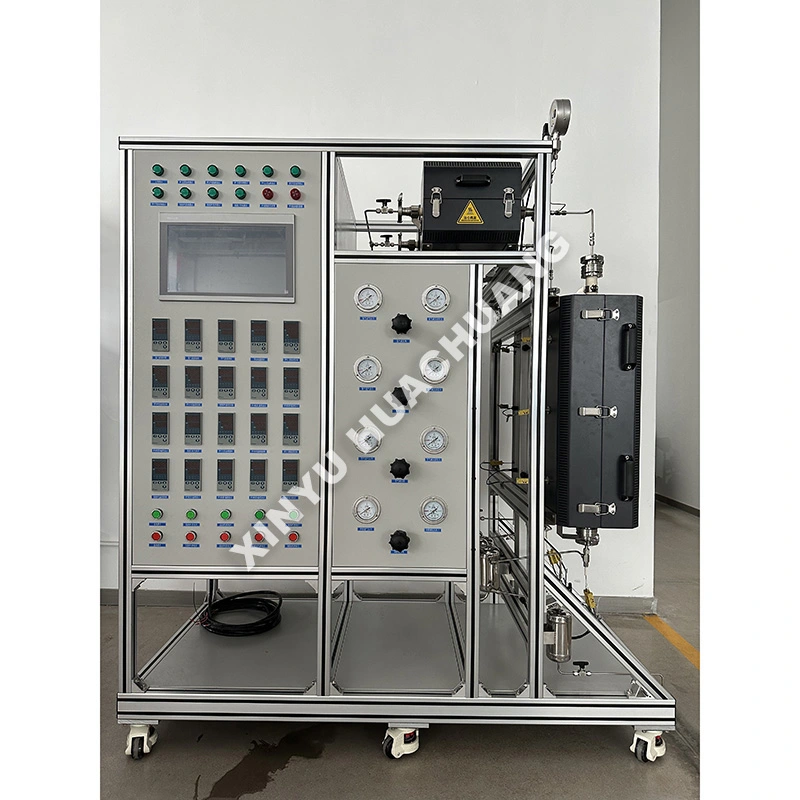

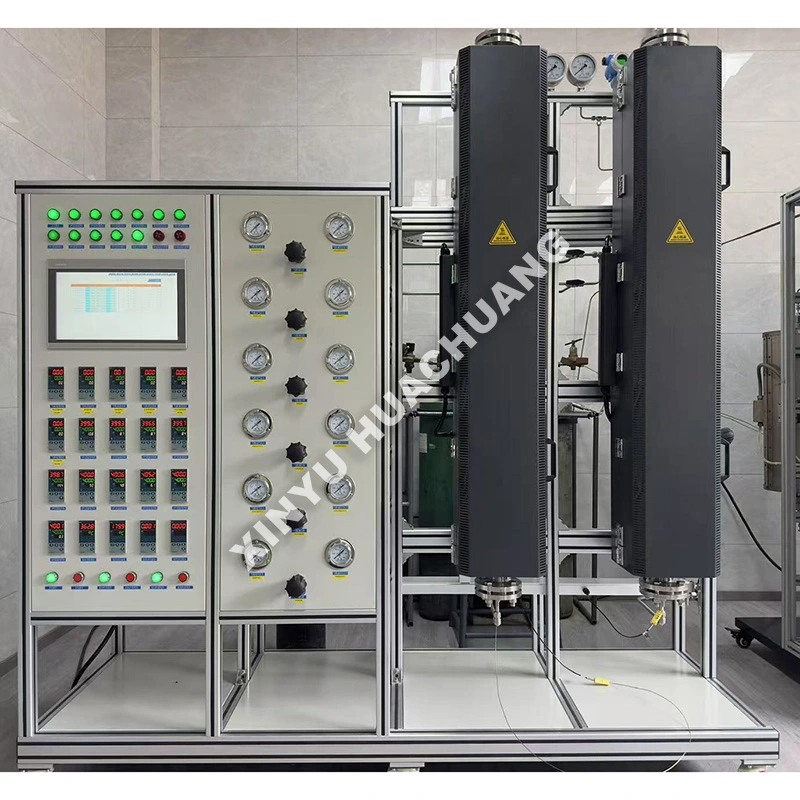

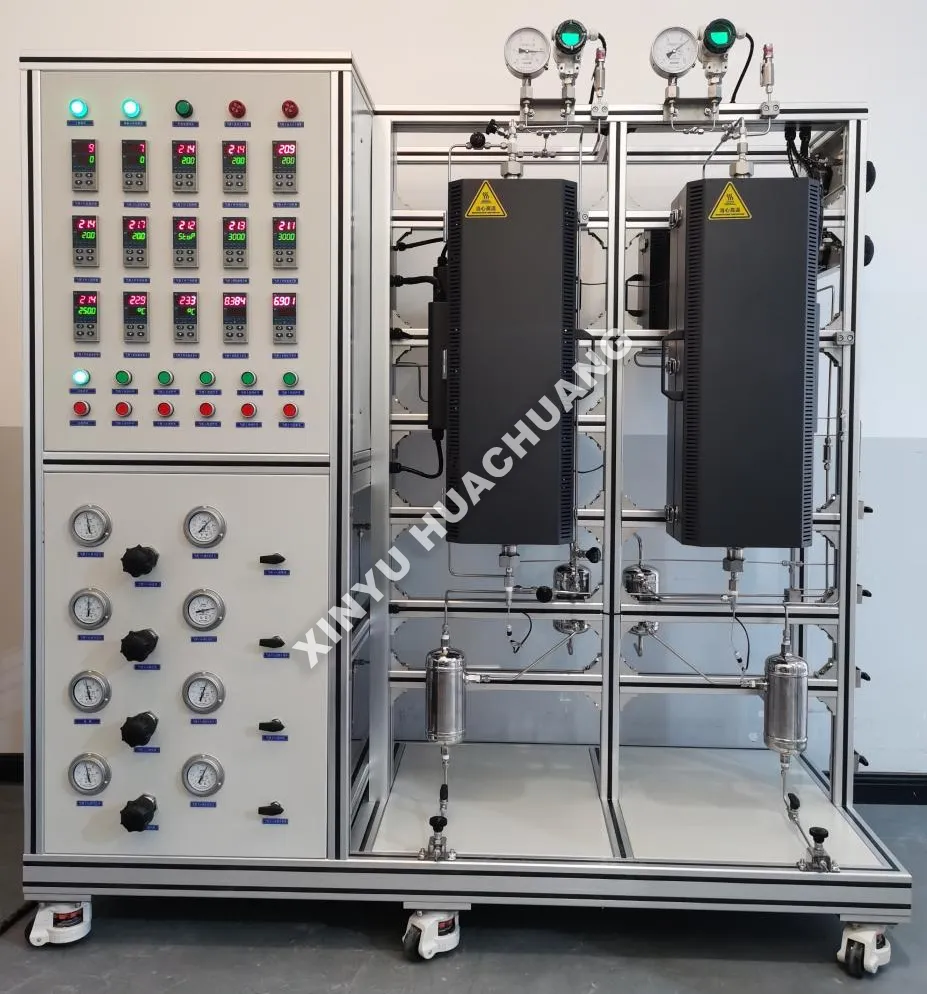

Unité d'évaluation à double réacteur

L'unité d'évaluation à double réacteur XINYU HUACHUANG est un système de laboratoire à haute efficacité conçu pour accélérer le criblage des catalyseurs et l'optimisation des processus. Doté de deux canaux de réaction parallèles indépendants, il permet l’évaluation simultanée de différents catalyseurs ou de conditions opératoires variables sous des paramètres identiques. Équipée de contrôleurs de débit massique précis, d'un chauffage multizone et d'une automatisation intelligente par API, cette unité réduit considérablement les cycles expérimentaux tout en garantissant des données hautement reproductibles et comparables pour une mise à l'échelle industrielle.

Principe de fonctionnement

● Mécanisme de base : l'unité d'évaluation à double réacteur fonctionne selon un principe de flux plug-flow parallèle. Les réactifs sont dosés avec précision via des contrôleurs de débit massique et distribués dans deux tubes de réacteur indépendants. Les réactions gaz-solide ou liquide-solide se produisent dans les lits catalytiques fixes, et les produits sont analysés en ligne pour évaluer les taux de conversion et la sélectivité.

● Matériaux de réacteur : pour s'adapter à divers environnements chimiques, nous proposons des matériaux de réacteur haut de gamme, notamment du quartz de haute pureté (pour la résistance à la corrosion et la visibilité), le SS316L (pour les applications standard à haute pression), l'Hastelloy et l'Inconel (pour des températures extrêmement élevées et des conditions hautement corrosives).

● Intégration des processus : l'unité d'évaluation à double réacteur est très polyvalente et s'associe parfaitement à divers processus catalytiques, notamment la réduction catalytique sélective (SCR), la synthèse Fischer-Tropsch, la transformation du méthanol en oléfines (MTO), l'oxydation des COV et la gazéification de la biomasse. Il s'intègre également parfaitement aux instruments d'analyse en ligne tels que GC, FTIR ou MS.

Spécifications techniques

Guide de sélection

● Définissez votre processus : identifiez clairement le type de réaction (par exemple, hydrogénation hautement exothermique et à haute pression) pour déterminer la température, la pression et le matériau du réacteur requis.

● Parallèle ou série : choisissez le fonctionnement en parallèle pour comparer différents catalyseurs dans des conditions identiques. Choisissez la connexion en série si vous devez simuler des réacteurs industriels à plusieurs étages ou étudier des produits intermédiaires.

● Besoins analytiques : déterminez le nombre de points d'échantillonnage. Les réacteurs doubles nécessitent au moins une vanne d'échantillonnage à 2 ou plusieurs ports, ou deux GC pour une analyse en ligne simultanée.

● Considération de mise à l'échelle : si une mise à l'échelle future est prévue, sélectionnez un diamètre de réacteur et un volume de lit de catalyseur qui correspondent aux dimensions de votre usine pilote pour garantir la transférabilité des données cinétiques.

Comparaison de produits

Pourquoi nous choisir

● Tarification directe d'usine : en tant que fabricant d'origine, nous éliminons les intermédiaires et proposons des prix très compétitifs sans compromettre la qualité.

● Capacité de personnalisation approfondie : de la métallurgie des réacteurs à la logique de contrôle, notre équipe d'ingénierie adapte chaque détail à vos besoins spécifiques en matière de recherche catalytique.

● Fiabilité de qualité industrielle : construit avec des composants de premier ordre (par exemple, des MFC haut de gamme, des automates industriels) et des tests rigoureux en usine, garantissant une stabilité à long terme pour un fonctionnement sans surveillance 24h/24 et 7j/7.

● Assistance après-vente complète : nous fournissons une assistance technique à vie, des didacticiels vidéo en anglais et un dépannage à distance via des appels vidéo pour garantir que votre R&D ne s'arrête jamais.

● Qualité certifiée ISO : chaque unité est soumise à des tests de pression stricts, à une détection de fuite et à un étalonnage de l'uniformité de la température avant expédition, soutenus par notre système de gestion de la qualité ISO.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions (FAQ)

Q1 : Comment l'unité d'évaluation à double réacteur gère-t-elle la synchronisation de l'analyse des produits pour deux réacteurs parallèles ?

R : Contrairement aux unités standard, notre système est doté d'une matrice de vannes de commutation multiports intelligente. Cela permet à l'automate industriel d'alterner automatiquement les effluents du réacteur A et du réacteur B dans un seul analyseur en ligne (par exemple, GC ou FTIR) à des intervalles précis. Cela garantit que les deux réacteurs partagent le même instrument analytique de haute précision sans contamination croisée, ce qui réduit considérablement les coûts d'équipement tout en maintenant une stricte comparabilité des données.

Q2 : Les deux réacteurs peuvent-ils fonctionner simultanément sous des régimes de pression complètement différents ?

R : Oui. Alors que de nombreux systèmes doubles partagent un collecteur de gaz commun, notre unité d'évaluation à double réacteur comprend des boucles de régulateur de contre-pression (BPR) entièrement indépendantes pour chaque réacteur. Cela permet au réacteur A de fonctionner à pression atmosphérique pour l'évaluation du craquage thermique, tandis que le réacteur B fonctionne à 10 MPa pour les tests d'hydrogénation à haute pression, le tout dans le même encombrement.

Q3 : Comment le système empêche-t-il la contamination croisée lors de l'utilisation d'un four de chauffage commun pour les deux réacteurs ?

R : Les réacteurs doubles sont logés dans un seul four mais sont physiquement isolés par des chicanes d’isolation thermique haute performance. De plus, chaque réacteur est équipé de son propre réseau de thermocouples dédié connecté à des boucles de contrôle PID indépendantes. Cela garantit que même si un réacteur subit une forte réaction exothermique, la température du réacteur adjacent reste totalement inchangée.

Q4 : L'unité prend-elle en charge les tests différentiels où un réacteur sert de référence ?

R : Absolument. Le logiciel PC dispose d'un mode de suivi de base "Maître-Esclave". Vous pouvez configurer le réacteur A pour faire fonctionner un catalyseur de référence standard dans des conditions fixes, tandis que le réacteur B teste un nouveau catalyseur avec des paramètres variables. Le logiciel superpose automatiquement les courbes de conversion et de sélectivité du réacteur B par rapport à la référence en temps réel du réacteur A, mettant instantanément en évidence les écarts de performances.
