Unité d'évaluation SCR à double réacteur

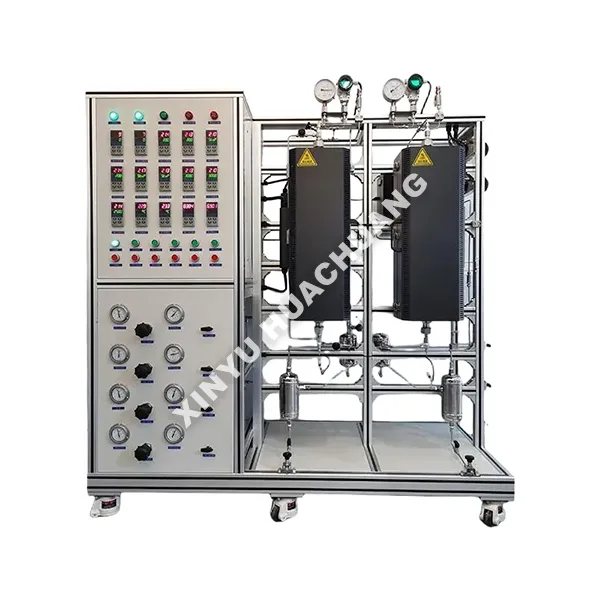

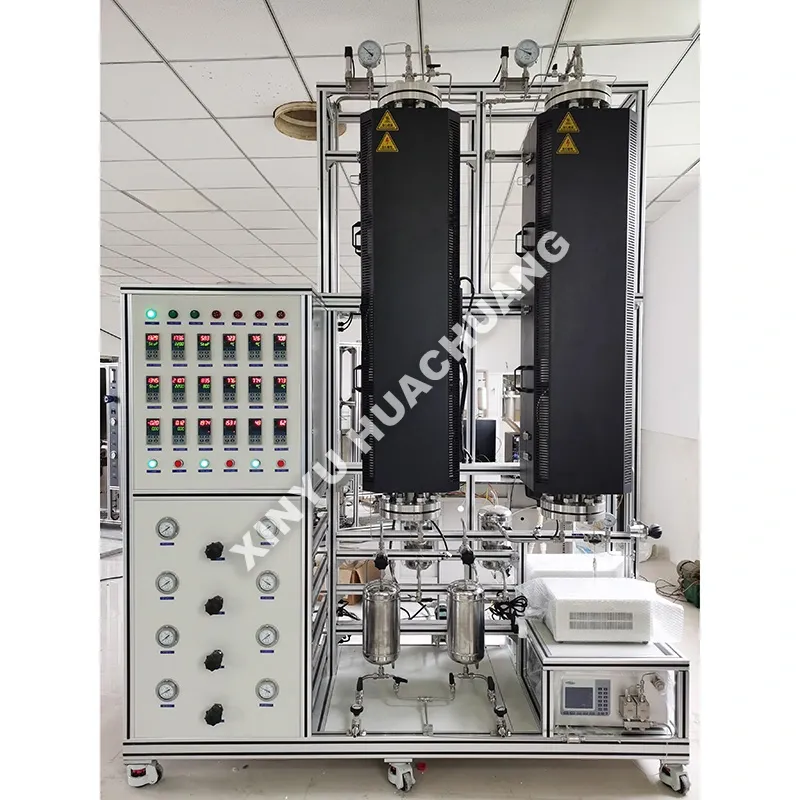

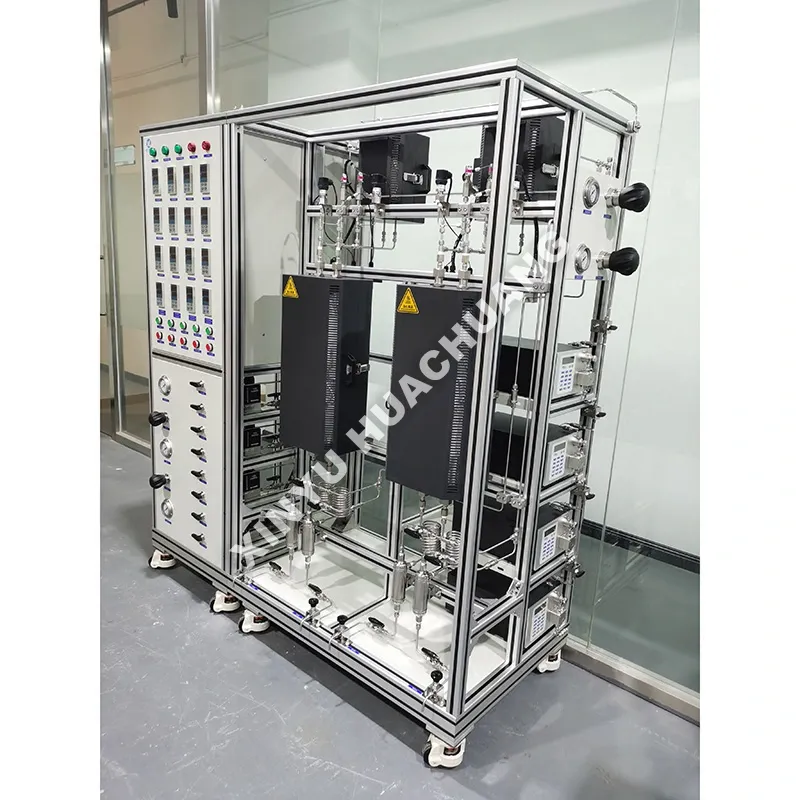

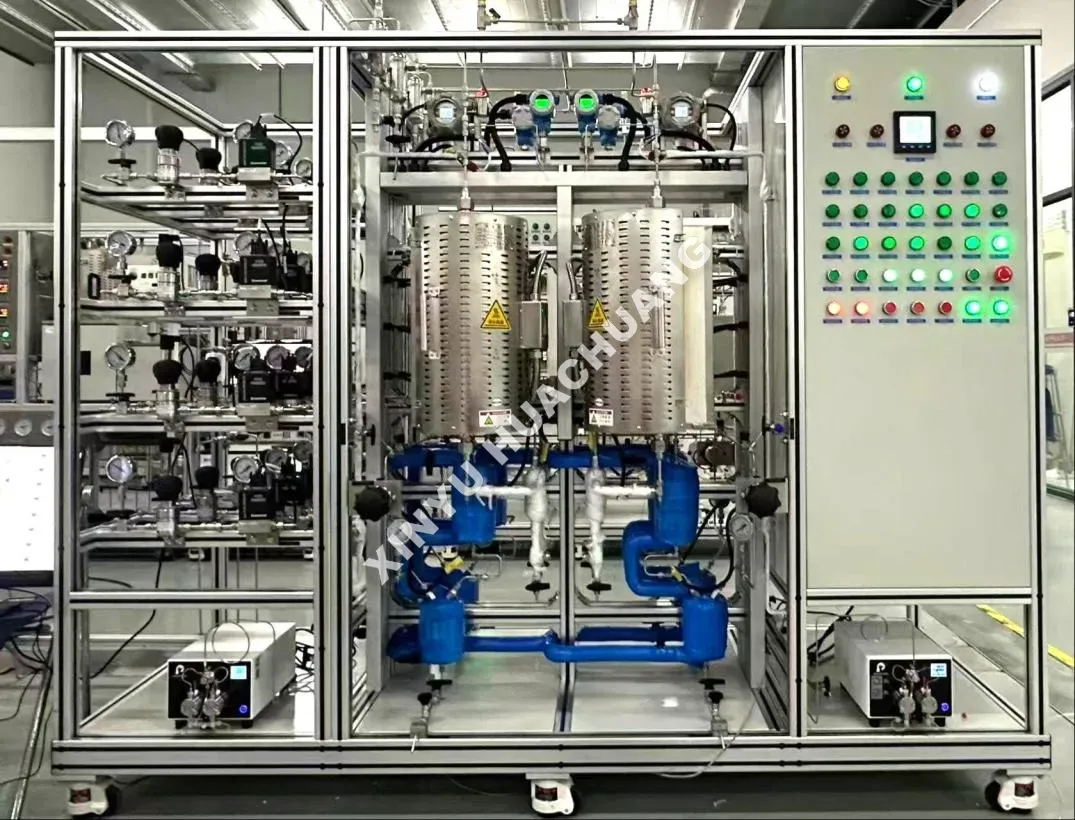

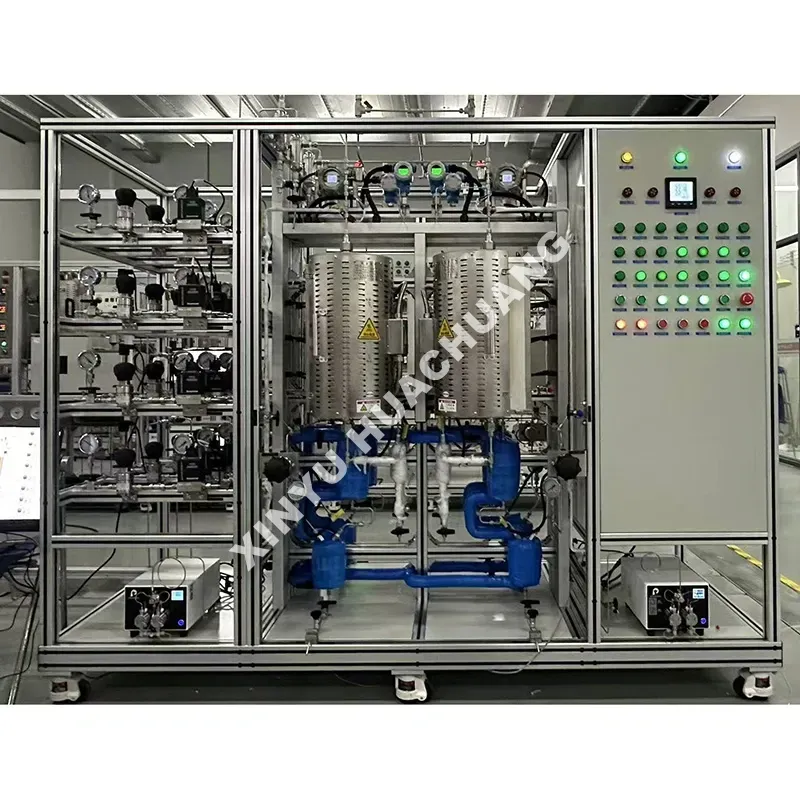

L'unité d'évaluation à double réacteur XINYU HUACHUANG SCR est un système de laboratoire avancé conçu pour des tests précis de réduction catalytique sélective (SCR). Doté d'une conception parallèle à deux canaux, il permet l'évaluation simultanée de différents lots de catalyseurs dans des conditions identiques. Équipé d'un contrôle PLC intelligent et de contrôleurs de débit massique de haute précision, il simule avec précision les compositions des gaz de combustion industriels, fournissant des données hautement reproductibles pour l'efficacité de la conversion des NOx et l'analyse des fuites d'ammoniac.

Principe de fonctionnement

L'unité d'évaluation à double réacteur SCR fonctionne en simulant les conditions réelles d'échappement industriel. Un mélange de gaz de combustion simulé (NO, Nh2, O2, N2 et H2O) est généré et dosé avec précision via des régulateurs de débit massique. Le flux gazeux est ensuite préchauffé et dirigé vers deux canaux de réacteur parallèles et indépendants. À l'intérieur des réacteurs, le catalyseur SCR facilite la réduction des NOx en azote (N2) et en eau (H2O) inoffensifs. Un système d'analyse en ligne avancé (tel que des détecteurs FTIR ou à chimiluminescence) surveille en permanence la composition des gaz à l'entrée et à la sortie de chaque réacteur, calculant automatiquement les taux de conversion des NOx et les taux d'échappement d'ammoniac en temps réel.

Avantages clés

● Tests parallèles à haute efficacité : la conception à double réacteur double le débit des tests, permettant une comparaison directe et intuitive de différents catalyseurs sous des paramètres identiques, ce qui permet d'économiser du temps et des coûts.

● Contrôle précis des paramètres : des contrôleurs de débit massique de haute précision et des systèmes de chauffage multizones garantissent un contrôle précis de la température (± 1 ℃), des débits de gaz et des rapports ammoniac/azote.

● Évaluation complète des performances : capable de tester des mesures critiques, notamment l'efficacité de la conversion des NOx, la fuite d'ammoniac, le taux de génération de N2O et la conversion SO2/SO3.

● Automatisation intelligente : le contrôle intégré PLC-PC permet un enregistrement automatisé des données, la génération de courbes historiques et un fonctionnement à long terme sans surveillance.

● Conception robuste et sûre : les réacteurs sont construits à partir de matériaux résistants à la corrosion (par exemple, quartz ou SS316L), dotés de verrouillages de sécurité à plusieurs niveaux pour une protection contre la surchauffe et la surpression.

Spécifications techniques

Où est-il utilisé ?

● Production d'électricité : évaluation des performances des catalyseurs SCR pour les centrales électriques au charbon, au gaz et à la biomasse.

● Automobile et marine : Test des catalyseurs DeNOx pour les gaz d'échappement des moteurs diesel, les systèmes SCR des moteurs marins et les engins mobiles non routiers.

● Émissions industrielles : Criblage de catalyseurs pour les fours à ciment, les aciéries, l'incinération des déchets et les usines de traitement chimique.

● R&D et université : recherche cinétique fondamentale, optimisation de la formulation de catalyseurs et études d'empoisonnement/désactivation.

Précautions d'utilisation

● Sécurité du gaz : assurez-vous toujours que les bouteilles de gaz sont solidement fixées et testées contre les fuites avant utilisation. Nh2 et NO sont des gaz toxiques ; fonctionner dans un endroit bien ventilé ou sous une hotte.

● Séquence de chauffage : purgez toujours les réacteurs avec du gaz inerte (N2) avant de chauffer. Ne chauffez jamais le système sans flux de gaz pour éviter d'endommager le catalyseur ou de surchauffer le réacteur.

● Refroidissement : après le test, laissez le système refroidir naturellement avec le flux de gaz. Ne pas refroidir de force avec de l'eau et ne pas ouvrir le four à des températures élevées.

● Prévention de la condensation : lors des tests avec de la vapeur d'eau, assurez-vous que les lignes d'échantillonnage et les tuyaux d'échappement sont chauffés/isolés pour éviter la condensation et la corrosion.

Guide d'entretien

● Quotidiennement : vérifiez la pression des bouteilles de gaz, vérifiez les lectures du MFC et inspectez les systèmes de traitement des gaz d'échappement (par exemple, les épurateurs) pour garantir des émissions sûres.

● Hebdomadaire/mensuel : Nettoyez ou remplacez les filtres à gaz et les pièges à humidité. Inspectez les joints et les tubes du réacteur pour déceler tout signe de corrosion ou de fuite.

● Testimaire : étalonnez les contrôleurs de débit massique et les capteurs de température pour maintenir la précision des tests. Vérifiez le serrage des connexions électriques dans l'armoire de l'automate.

● Manipulation des catalyseurs : chargez et déchargez soigneusement les catalyseurs pour éviter de les écraser ou de générer de la poussière, ce qui peut modifier la chute de pression du lit et affecter la précision des tests.

Service après-vente et assistance

Chez XINYU HUACHUANG, nous nous engageons à fournir un support après-vente complet et fiable pour garantir le fonctionnement continu et efficace de votre équipement. Notre équipe de service dédiée est toujours prête à vous aider.

Couverture de garantie complète

Nous sommes fiers d'offrir une garantie de deux ans sur nos équipements. Pendant cette période, nous fournissons des services gratuits de maintenance et de réparation pour tout problème lié à la qualité, à l'exclusion de ceux causés par un mauvais fonctionnement, des modifications non autorisées ou un cas de force majeure. Pour les équipements au-delà de la période de garantie de deux ans, nous continuons à proposer des services de maintenance à vie, facturant uniquement le coût des pièces de rechange et de la main d'œuvre.

Mécanisme de réponse rapide

Nous offrons une assistance téléphonique d'ingénierie professionnelle 7 × 24 heures. Dès réception d'une notification de défaut, notre équipe technique répondra dans les 24 heures et fournira une solution viable. Si un service sur site est requis, nos ingénieurs professionnels arriveront dans vos locaux dans un délai d’une semaine. Dans des circonstances particulières où l'équipement ne peut pas être réparé, nous le remplacerons sans condition par une nouvelle unité ou fournirons une unité de remplacement pendant la période de garantie de deux ans, ou prendrons les mesures nécessaires pour rétablir un fonctionnement normal.

Foire aux questions

Q1 : Quel est le principal avantage de la conception à double réacteur dans cette unité d’évaluation ?

R : La configuration à double réacteur permet de tester simultanément deux catalyseurs différents ou deux conditions de fonctionnement différentes dans des environnements gazeux identiques. Ces tests parallèles éliminent les variables, accélérant considérablement le processus de sélection et fournissant des données comparatives très précises pour l'optimisation du catalyseur et l'analyse comparative des performances.

Q2 : Cette unité peut-elle simuler des conditions réelles complexes de gaz de combustion, telles que celles contenant du dioxyde de soufre et de la vapeur d'eau ?

R : Oui, absolument. L'unité est équipée de contrôleurs de débit massique (MFC) de précision et de systèmes de vaporisation spécialisés capables d'introduire avec précision des mélanges gazeux complexes. Il est spécifiquement conçu pour évaluer les performances anti-empoisonnement des catalyseurs et leur stabilité à long terme dans des environnements difficiles contenant du SO.₂, H₂O, métaux alcalins et poussière.

Q3 : Comment le système de contrôle industriel PLC + PC Software garantit-il l’exactitude des données d’évaluation ?

R : L'unité utilise une architecture logicielle PLC + PC industrielle avancée pour obtenir un contrôle entièrement automatisé du chauffage, du débit de gaz et de l'enregistrement des données. Le PLC utilise des algorithmes adaptatifs PID pour maintenir les fluctuations de température à ±1℃, tandis que le logiciel PC enregistre en continu les concentrations de gaz d'entrée/sortie en temps réel. Cela réduit considérablement les erreurs manuelles et garantit des données hautement reproductibles et fiables pour calculer l’efficacité de conversion des NOx et le rejet d’ammoniac.

Q4 : Quels types de catalyseurs SCR peuvent être testés à l’aide de cette unité d’évaluation ?

R : L'unité est très polyvalente et peut s'adapter à diverses formes de catalyseurs, notamment les types en nid d'abeille, en plaques et ondulés, ainsi que des échantillons de poudre ou de particules. La conception modulaire du réacteur et les accessoires personnalisables permettent des changements rapides, ce qui le rend adapté pour tout tester, des catalyseurs frais à l'échelle du laboratoire aux monolithes industriels de taille réelle.

Q5 : Est-il possible d'intégrer des instruments d'analyse de gaz en ligne pour une surveillance des performances en temps réel ?

R : Oui. L'unité d'évaluation à double réacteur SCR est conçue avec des interfaces d'acquisition de données complètes pour s'intégrer de manière transparente aux analyseurs en ligne tels que FTIR (spectroscopie infrarouge à transformée de Fourier), CLD (détecteurs de chimiluminescence) ou chromatographes en phase gazeuse. Cette intégration permet une surveillance haute fréquence en temps réel des NOx, NH₃, et N₂O concentrations, calculant instantanément les taux de conversion et la sélectivité pour accélérer vos cycles de R&D.
